61
РЕГУЛИРОВКИ
Регулировка положения руля

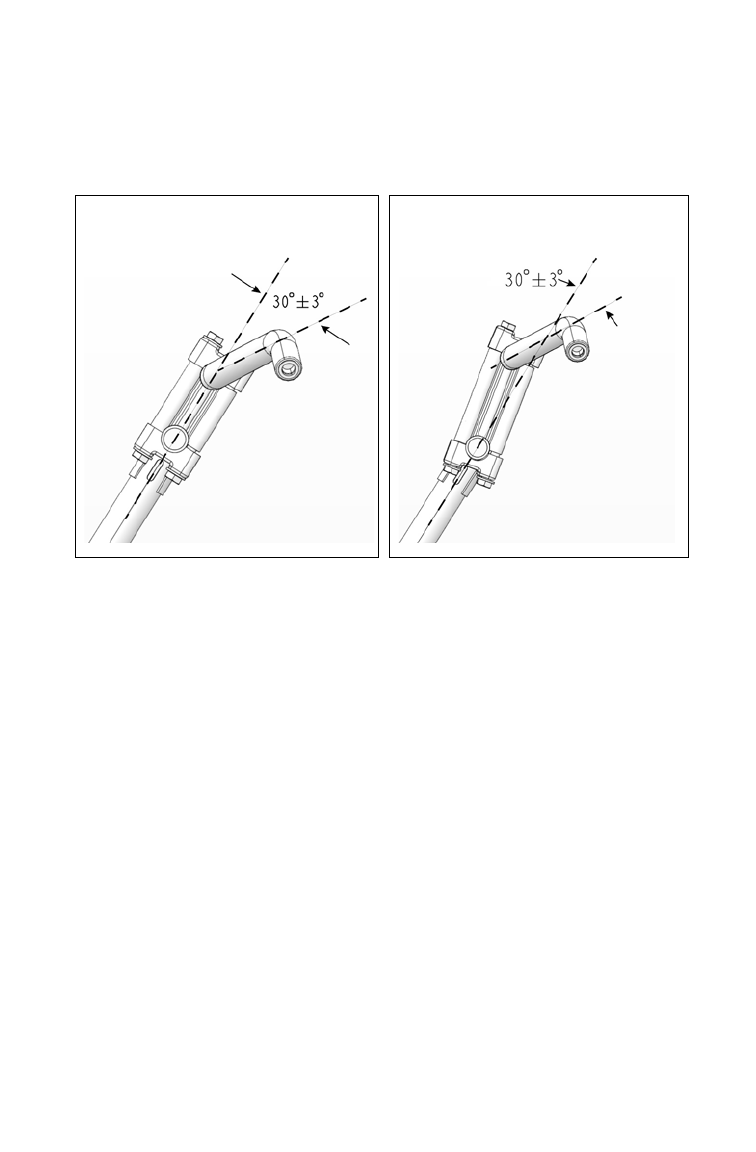

Угол наклона руля
Руль имеет возможность регулировки. Заводские настройки указаны
ниже.
1. Ослабьте верхние 4 болта крепления проставки руля.
2. Установите требуемый наклон. Убедитесь, что при полной
перекладке руля влево и вправо рычаг тормоза, рычаг дроссель-
ной заслонки и сам руль движутся плавно, без заеданий, и не
касаются топливного бака, ветрового стекла и других частей
снегохода. При необходимости регулировки органов управле-
ния на руле, отпустите винты крепления, немного поверните
органы управления, затем затяните винты необходимым момен-
том. См. стр. 62.
ПРИМЕЧАНИЕ:
Не допускайте растягивания проводов. Это приведет к
повреждению подогрева рукояток руля.
3. Затяните болты крепления.
Момент затяжки:
20 Нм
Модели PRO-S - 30°
Модели PRO-Х - 30°
