ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Тормозная система
Тормозная жидкость
Заменяйте тормозную жидкость как минимум раз в 2 года. Используйте
жидкость POLARIS DOT4. На стр. 137 указаны каталожные номера про-
дуктов POLARIS.
ВНИМАНИЕ!
После открытия флакона тормозной жидкости утилизируйте
неиспользованную жидкость. Оставшуюся во флаконе тормозную жидкость
хранить или использовать запрещается. Тормозная жидкость
гигроскопична, что означает, что она быстро набирает влагу из воздуха.
Наличие влаги приводит к снижению температуры кипения тормозной
жидкости и ранней потере эффективности тормозов, следовательно,
несчастному случаю или серьезной травме.
ВНИМАНИЕ!
Не допускается попадание грязи или мусора под крышку
главного цилиндра. Для обеспечения перемещения диафрагмы
предусмотрены отводные прорези, и если они забьются, подача тормозной
жидкости под диафрагму будет ограничена, что повлияет на
функционирование тормозной системы.
ПРИМЕЧАНИЕ:
Тормозная жидкость может повредить бирки, краску и
некоторые детали из пластмассы. При разбрызгивании тормоз-
ной жидкости немедленно вытирайте появившиеся капли.

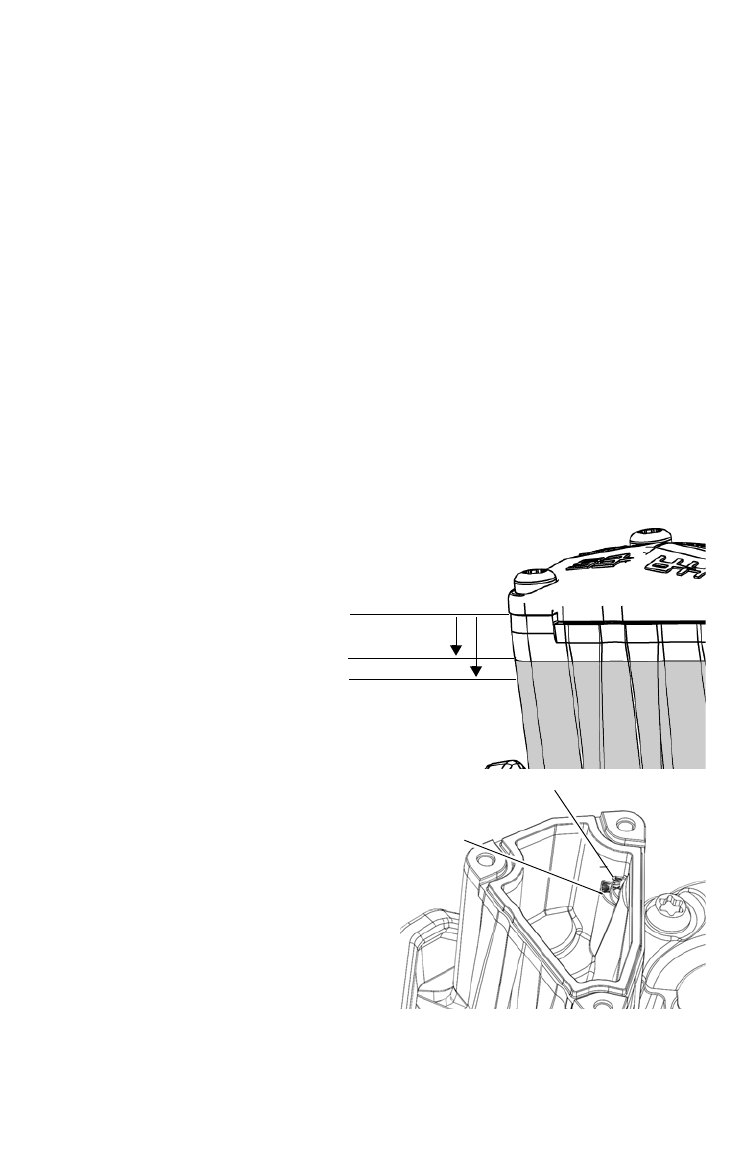

Уровень тормозной
жидкости
Разместите рукоятки руля таким
образом, чтобы бачок тормозной
жидкости находился как можно
ближе к уровню. Проверьте уро-
вень тормозной жидкости через
бачок (выделен на рисунке). Если
уровень ниже отметки MIN
(минимум), добавьте тормозную
жидкость POLARIS DOT 4.
Тормозная жидкость
заднего тормоза
ПРЕДОСТЕРЕЖЕНИЕ!
Не
допускайте попадания грязи или
воды в бачок тормозной жидкости.
1. Снимите крышку бачка и диаф-
рагму.
2. Добавьте рекомендуемую тор-
мозную жидкость до отметки
MAX.
3. Установите диафрагму.
4. Установите крышку и винты.
Момент затяжки:
1.2-1.4 Нм
Мин. 10 мм
Макс. 8 мм
MIN
MAX
