ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Вариатор

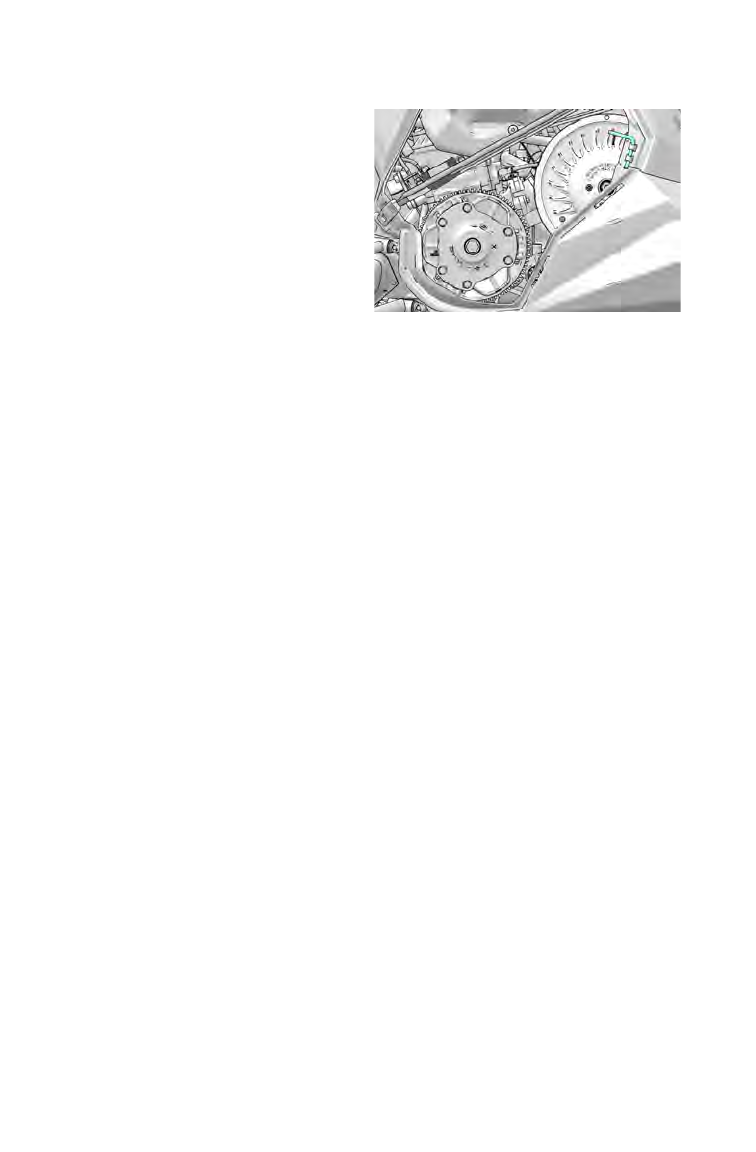

Периодически проверяйте отсут-
ствие повреждений, износа или
следов от ремня на шкивах вариа-
тора. Для обеспечения оптималь-
ной работы очищайте шкив
очистителями на не углеводород-
ной основе, например на изопро-
пиловом спирте.
ВНИМАНИЕ!
Если обороты
захвата ремня вариатора более
высокие, по сравнению с обыч-
ными, или присутствует необыч-
ная вибрация / ход переключения, немедленного обратитесь к дилеру. Не
эксплуатируйте снегоход до тех пор, пока его не отремонтируют.
Любое обслуживание и ремонт вариатора должны выполняться авторизо-
ванным дилером POLARIS. Любое несанкционированное изменение
вариатора, например добавление или удаление грузов, влечет аннулирова-
ние гарантии.
ПРИМЕЧАНИЕ:
Подшипники грузов и роликов в вариаторах Polaris изго-
товлены из материала, не допускающего смазки. Не смазывайте
элементы вариатора.
Юстировка вариатора
Регулировка вариатора это очень сложная процедура требующая высокой
точности выполнения. Обратитесь к дилеру. Для проверки требуется спе-
циальный инструмент.
