ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Вариатор
Снятие приводного ремня
ПРИМЕЧАНИЕ:
Не пытайтесь снять ремень вариатора после движения
задним ходом. Снимайте ремень вариатора только после движе-
ния снегоходапередним ходом, для предотвращения поврежде-
ния компонентов. Поверните ведомый шкив вариатора на 1/4
оборота вперед для того, чтобы убедится в нормальном зацепле-
нии перед снятием ремня.
1. Заглушите двигатель
после работы снего-
хода на переднем ходу.
2. Выключите зажигание.
Подождите пока дви-
жущие части полно-
стью остановятся.
3. Включите стояночный
тормоз.
4. Снимите левую боко-
вую панель.
5. Поверните ведомый
шкив вариатора на 1/4
оборота вперед для
того, чтобы убедится в
нормальном зацепле-
нии.
6. Извлеките L-образный
ключ. См. стр. 96. Уста-
новите ключ в отвер-
стие на внешнем
фланце.
7. Вращайте ключ по
часовой стрелке, пока
фланцы не разойдутся
на достаточное расстоя-
ние.
8. Возьмитесь за ремень
между шкивами и потя-
ните его вверх и назад, чтобы снять.

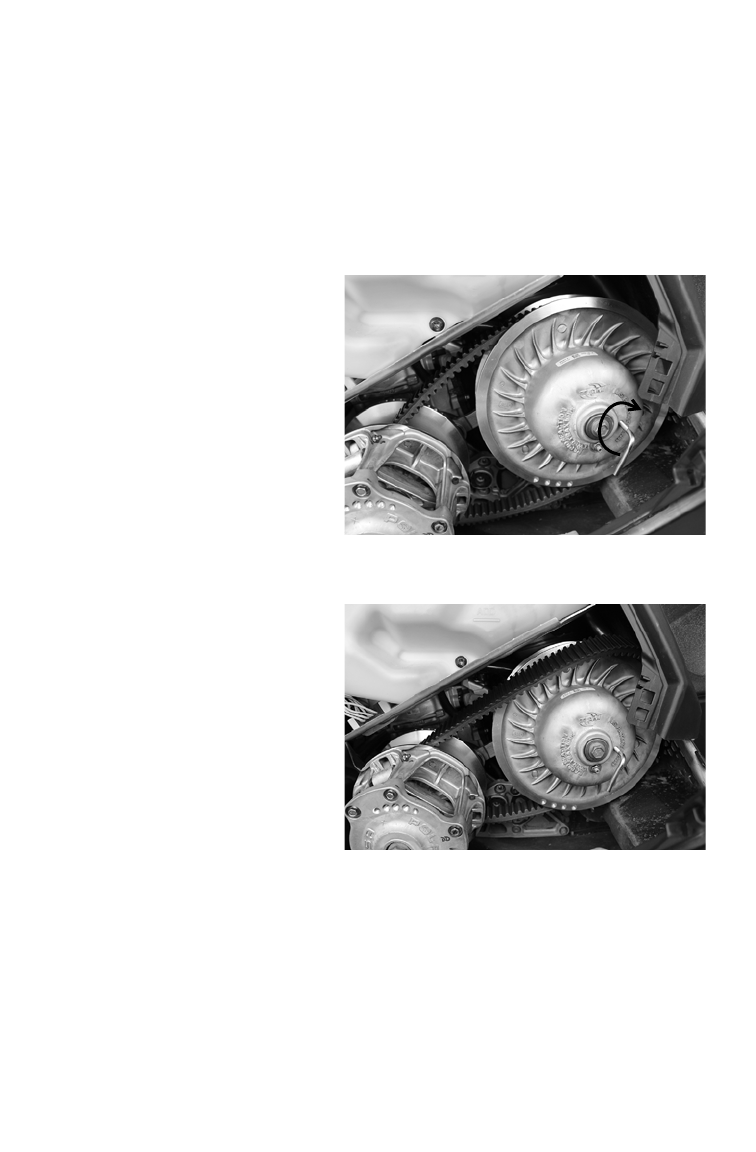

Шаг 7
Шаг 8
