28
ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ

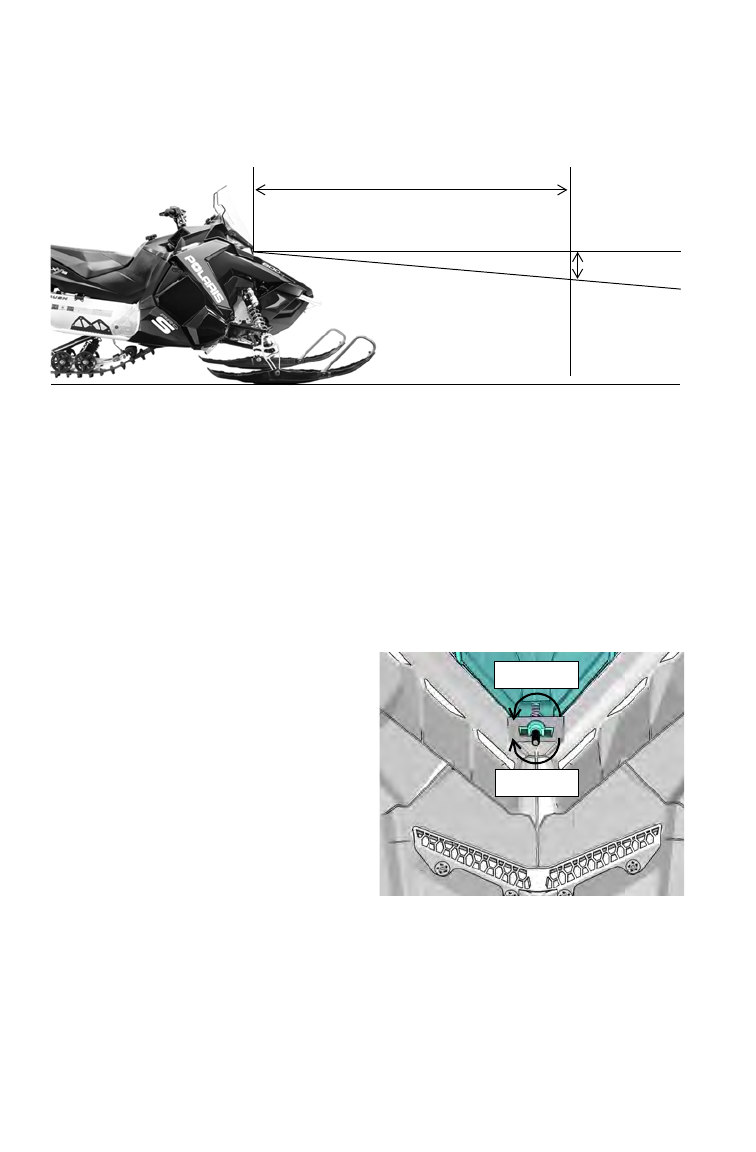

Регулируемые фары
Порядок действий при регулировке фары в вертикальной плоскости дол-
жен быть следующим.
1. Установите снегоход в хорошо проветриваемом помещении на
ровной горизонтальной площадке перед вертикальной стеной
на расстоянии 7,6 метра от стены.
2. Расположите водителя или какой-либо предмет, сопоставимый
по своему весу с весом водителя, на сиденье или на подножки
туннеля.
3. Измерьте расстояние от земли до центра фары и сделайте
отметку на стене на этом уровне.
4. Запустите двигатель. Включите дальний свет фар.
5. Наблюдайте пучок света
фары на стене. Наиболее
яркая часть светового пятна
должна быть на 5 см ниже
метки, оставленной на стене.
6. В случае необходимости
производите настройки c
помощью регулятора фар;
доступ к регулятору фар
возможен через левую
боковую панель. Для наклона
фары вниз поверните
регулятор по часовой стрелке. Для наклона фары вверх
поверните регулятор против часовой стрелки.
5 см
Геометрическая ось
7.6 м
X
Опустить
Поднять
