63
РЕГУЛИРОВКИ

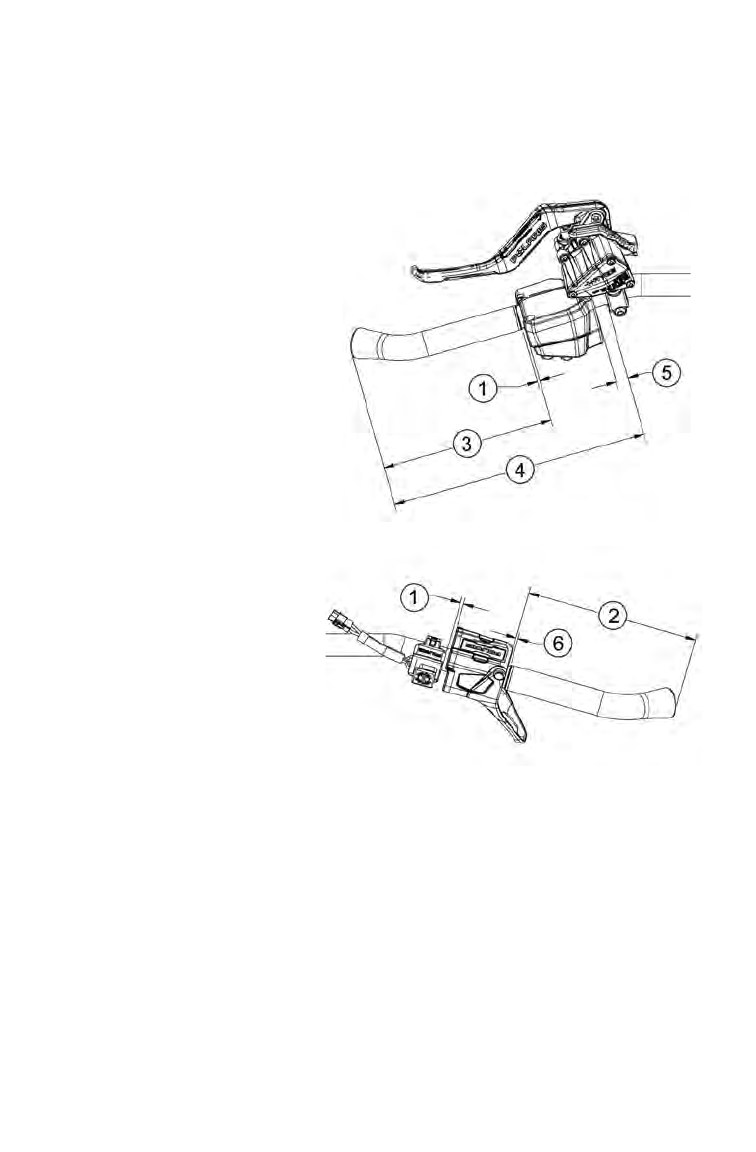

Расположение основных элементов руля
Для размещения элементов руля, согласно спецификации производителя,
руководствуйтесь следующими иллюстрациями и размерами.
Параметры для регулировки элементов руля
1.
3 мм
2.
169 мм
3.
170 мм
4.
254 мм
5.
12 мм
6.
2 мм
