БЕЗОПАСНОСТЬ

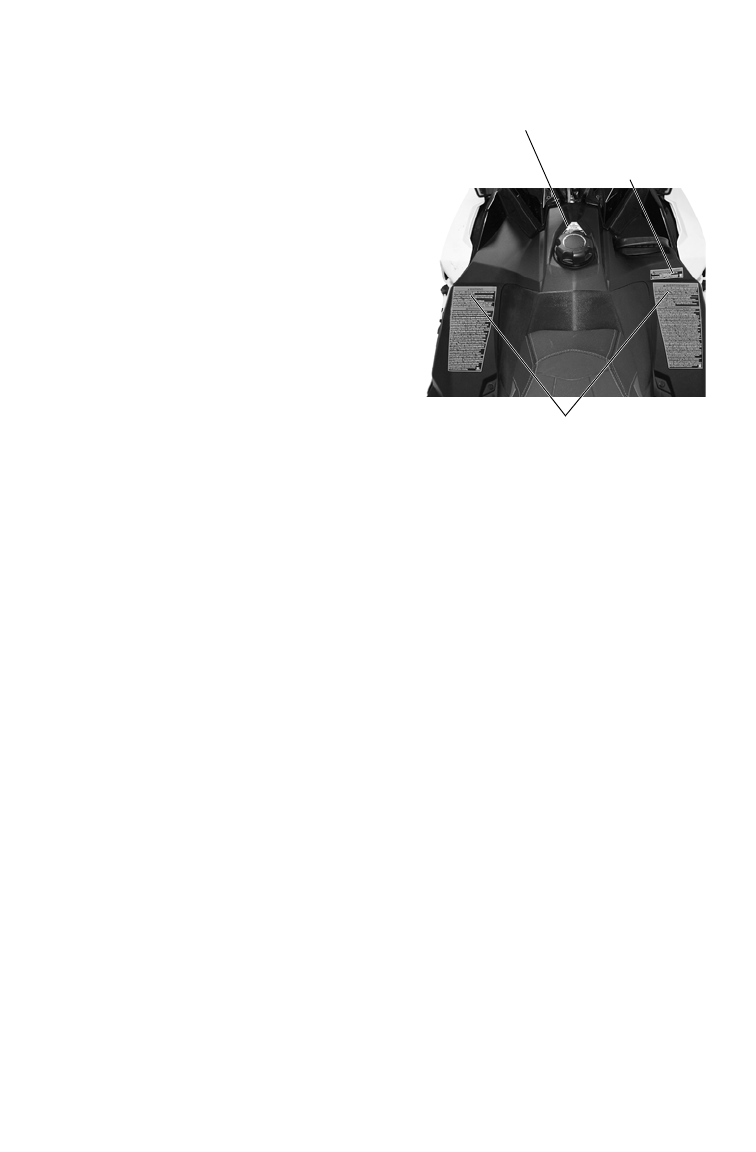

Предупредительные таблички и их расположение
Запрещение перевозки
пассажира
ВНИМАНИЕ
Снегоход рассчитан только
на одного водителя и одного
пассажира. ПЕРЕВОЗКА
ПАССАЖИРОВ ЗАПРЕЩЕНА
7181012
Требования к топливу
НЕЭТИЛРОВАННЫЙ БЕНЗИН
БЕЗ ЭТАНОЛА, С
ОКТАНОВЫМ ЧИСЛОМ НЕ
МЕНЕЕ 95. РЕКОМЕНДУЕТСЯ
БЕНЗИН С ОКТАНОВЫМ
ЧИСЛОМ 98 И ВЫШЕ. Для
обеспечения максимальной
производительности см. наклейку на левой боковой панели
для правильной установки датчика.
7181061
Предупреждающая табличка реверса
ВНИМАНИЕ
Движение задним ходом даже на малой скорости опасно и
может стать причиной серьезных травм или гибели. Чтобы
предотвратить потерю управления:
• Следите за обстановкой сзади.
• Не делайте резких поворотов.
• Включайте и выключайте реверс только после полной
остановки.
• Рукоятку акселератора нажимайте плавно и медленно.
ПРИМЕЧАНИЕ: Более подробную информацию можно найти в
Руководстве пользователя.
При необходимости использования электронного реверса:
• Остановите снегоход, сбросьте обороты до холостых, нажмите
желтую кнопку на левой рукоятке. Мигающий индикатор
свидетельствует об активности режиме реверса.
• Нажмите кнопку снова для продолжения движения вперед
7176779
Предупреждающая табличка
реверса
Требования к топливу
Запрещение
перевозки пассажира
