95
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

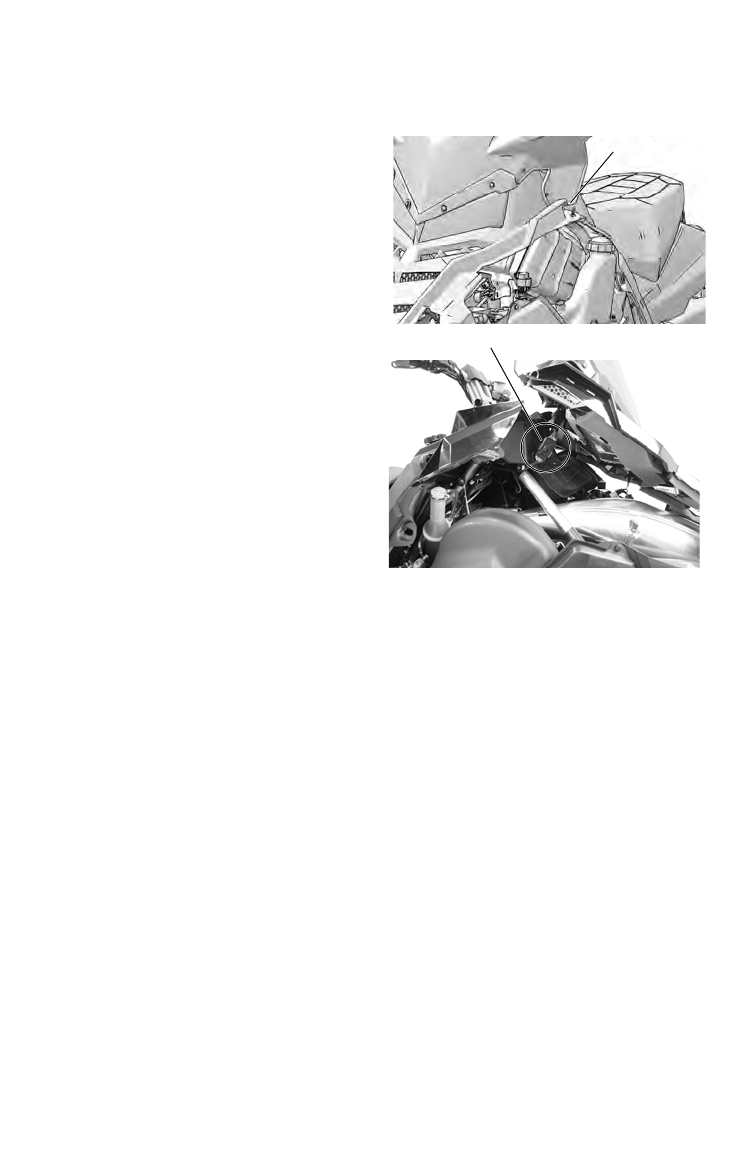

Снятие и установка капота
1. Снимите боковые панели.
2. Поверните фиксирующие
винты на 1/4 оборота на
верхних углах капота.
3. Отключите проводку при-
борной панели.
4. Снимите капот в сборе.
5. Для установки капота
вставьте защелки в ответ-
ные части в передней
части снегохода.
6. Установите капот в нуж-
ное положение и закре-
пите его фиксирующими
винтами на 1/4 оборота.
Закрутите болты.
7. Подключите проводку.
8. Установите боковые
панели.
Фиксаторный
винт на 1/4
оборота
Проводка
