126
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Рычаги передней подвески
Регулировка направляющих осей передних рычагов
Оси верхних и нижних рычагов имеют возможность регулировки для сни-
жения износа втулок.
ПРИМЕЧАНИЕ:

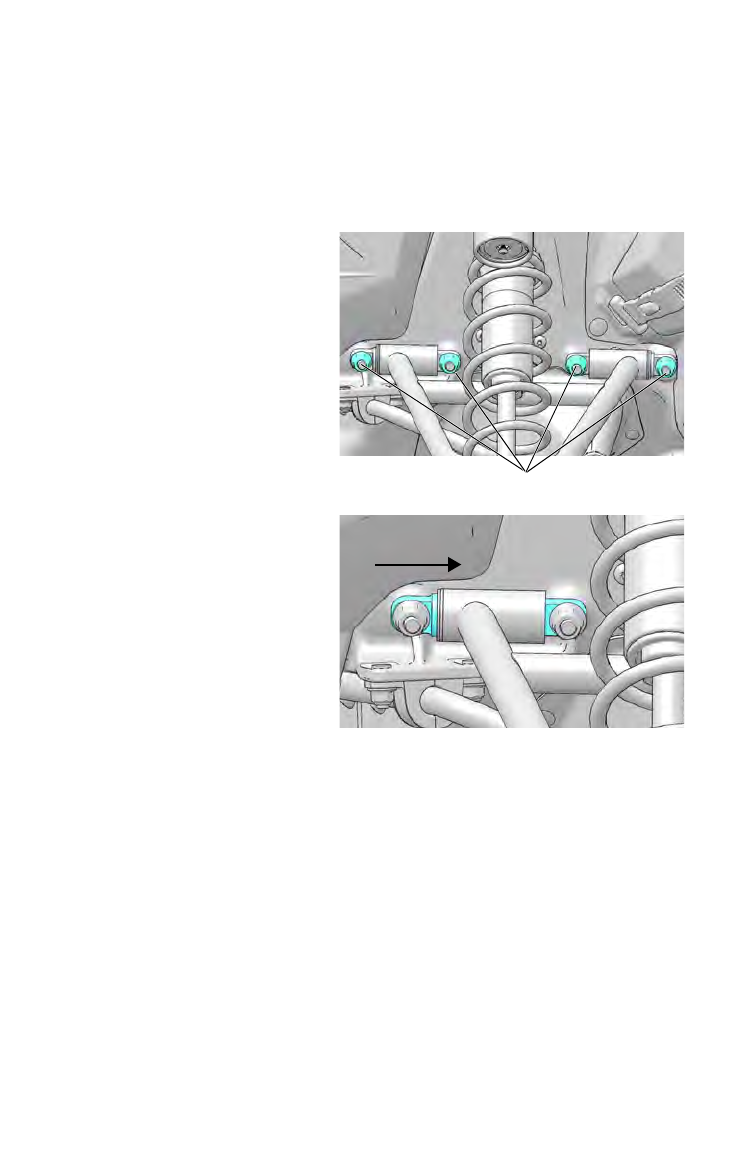

Изображен верхний рычаг. Процедура регулировки
нижнего рычага аналогична.
1. Отпустите четыре
контргайки.
2. Надавите на стержень
по направлению к
рычагу подвески со сто-
роны втулки.
3. Удерживая стержень на
месте, затяните контр-
гайки.
Момент затяжки:
41 Нм
Отпустите гайки
