ОРГАНЫ УПРАВЛЕНИЯ, УЗЛЫ И МЕХАНИЗМЫ
Система DET
Система DET работает для снижения вероятности повреждения двигателя
из-за использования некачественного топлива, включая специальный
защитный режим.
При возникновении чрезмерной детонации в двигателе индикатор Check
Engine будет включен или периодически одномоментно включаться. При
активации системы DET произойдет снижение мощности двигателя и
оборотов. Как правило, это временное явление, и никаких действий с
вашей стороны не требуется. Двигатель вернется в нормальный режим
автоматически.
В случае возникновения критической детонации индикатор Check Engine
начнет мигать с постоянным периодом.

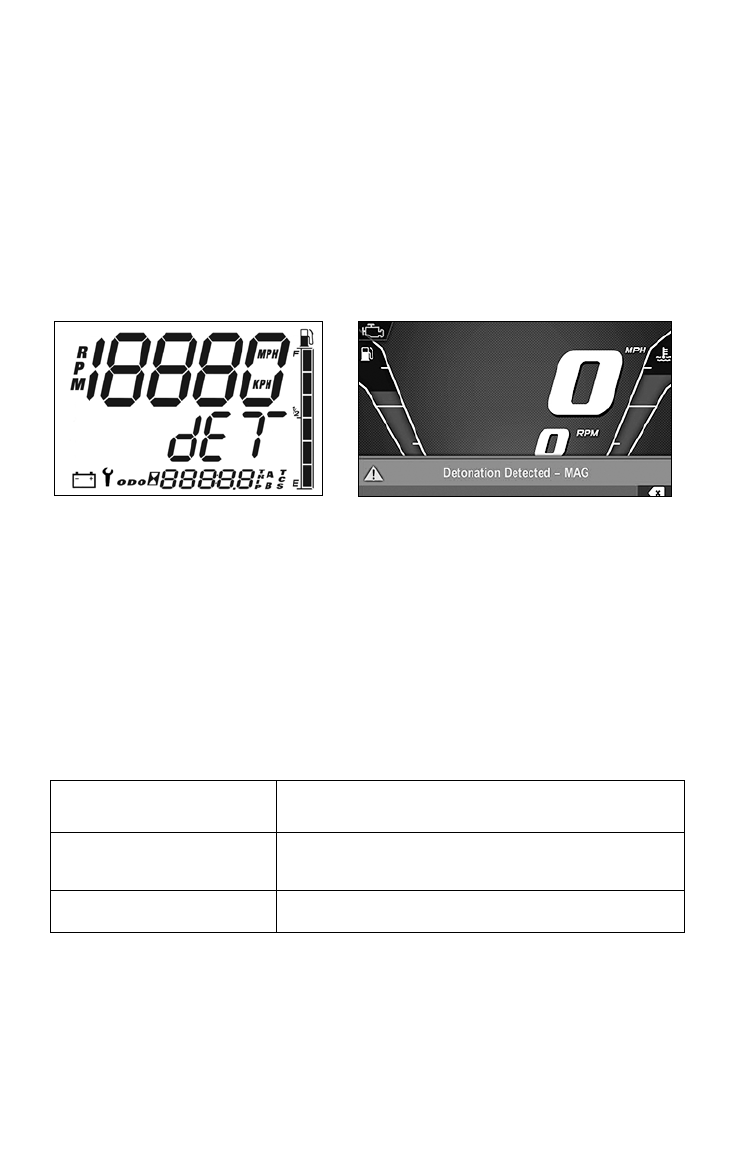

• На стандартном цифровом приборе отобразится “dET”.
• На интерактивном цифровом приборе (IDD) отобразится надпись
“Detonation Detected - MAG (или PTO)”.
Двигатель войдет в режим "возвращение домой", и обороты коленчатого
вала двигателя будут ограничены 6500 об/мин. Двигатель останется в дан-
ном режиме до момента выключения.
Индикатор
Check Engine
Индикатор
Включен или периодиче-
ски одномоментно вклю-
чается
Обнаружена чрезмерная детонация
Мигает с постоянной
периодичностью
Критическая детонация, мощность ограни-
чена.
Стандартный цифровой прибор
Интерактивный цифровой дисплей (IDD)
