81

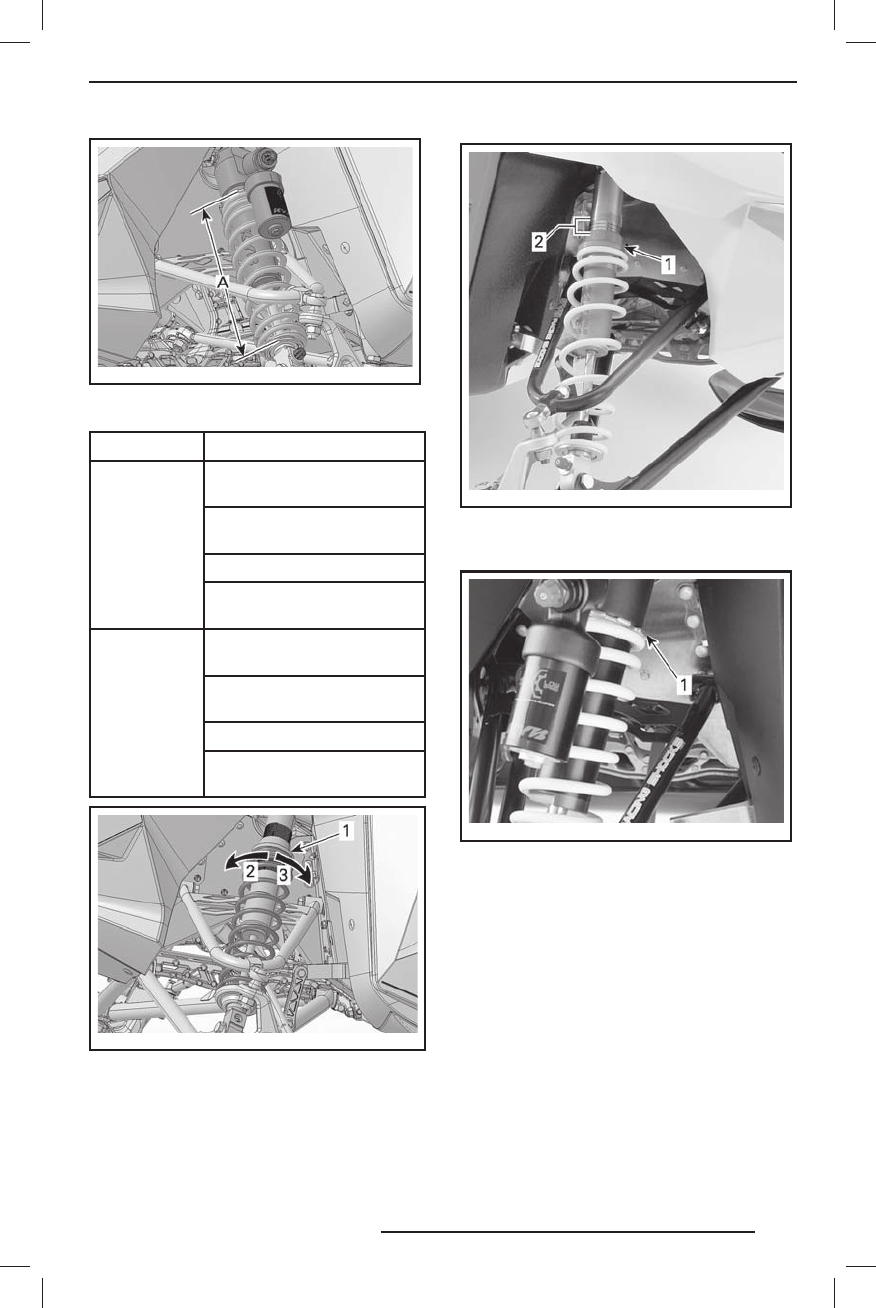

mmo2 010 -003 -02 0_ e
ТИПОВОЙ ВАРИАНТ
A . Максимум 270 мм, лыжи подняты над землёй
ДЕЙСТВИЕ
РЕЗУЛЬТАТ
Увеличение
предвари-
тельного
натяжения
Более жёсткая передняя
подвеска
Выше передняя часть сне-
гохода
Более точное управление
Улучшение демпфирова-
ния неровностей
Уменьшение
предвари-
тельного
натяжения
Более мягкая передняя
подвеска
Ниже передняя часть сне-
гохода
Усилия на руле уменьшаются
Ухудшение демпфирова-
ния неровностей
mmo2 010 -003 -01 9_ a
ТИПОВОЙ ВАРИАНТ — РЕГУЛЯТОР КОЛЬЦЕВО -
ГО ТИПА
1. Рег улировочное кольцо предварительного
натяжения пру жины
2. Увеличить предварительный натяг
3. Уменьшить предварительный натяг
fmo2012-003-041_b
ПОК АЗАН K YB 36 R
1. Рег улировочное кольцо
2. Положения кольца
fmo2012-003-039_a
ПОК АЗАН K YB 40 PB HLCR
1. Рег улировочное кольцо
НАСТРОЙК А ПОДВЕСКИ СНЕГОХОД А
`13 Lynx REX 550_ETEC.indb 81
`13 Lynx REX 550_ETEC.indb 81
12.09.2012 11:47:50
12.09.2012 11:47:50
