120
ПРИМЕЧАНИЕ :
Заворачивайте рег ули -
ровочный винт, пока рука не встретит
ощу тимое сопротивление.
7. Зафиксируйте рег улировочный винт
натяжения цепи и затяните контргай-
к у указанным моментом.
ПРОВЕРЬТЕ МОМЕНТ ЗАТЯЖКИ
КОНТРГАЙКИ
(36 ± 3) Н•м
8. Установите глушитель.
Проверка ремня вариатора
Осмотрите ремень вариатора. Ремень
не должен иметь трещин, потёртостей,
признаков ненормального износа (не -
равномерный или односторонний износ,
отсутствие внутренних зубцов, разрывы
нитей армирующего корда и т. д.). Воз-
можные причины ненормального износа:
неправильная установка шкивов вариа-
тора, трогание снегохода при излишне
высоких оборотах двигателя, когда гу-
сеничная лента приморожена, начало
движения до прогрева двигателя, на -
личие задиров или загрязнение рабочих
поверхностей шкивов, попадание масла
на ремень или остаточные деформации
запасного ремня. Обратитесь к автори-
зованному дилеру Lynx.
Замена ремня вариатора
Снятие ремня вариатора
1. Снимите к люч DESS с конт ак тного
устройства.
2. Откройте левую боковую панель, см.
главу «
К АПОТ И БОКОВЫЕ ПАНЕЛИ
».
3. Снимите защитный кож у х, как описа-
но в разделе «
СНЯТИЕ ЗАЩИТНОГО
КОЖ У Х А РЕМНЯ ВАРИАТОРА
».

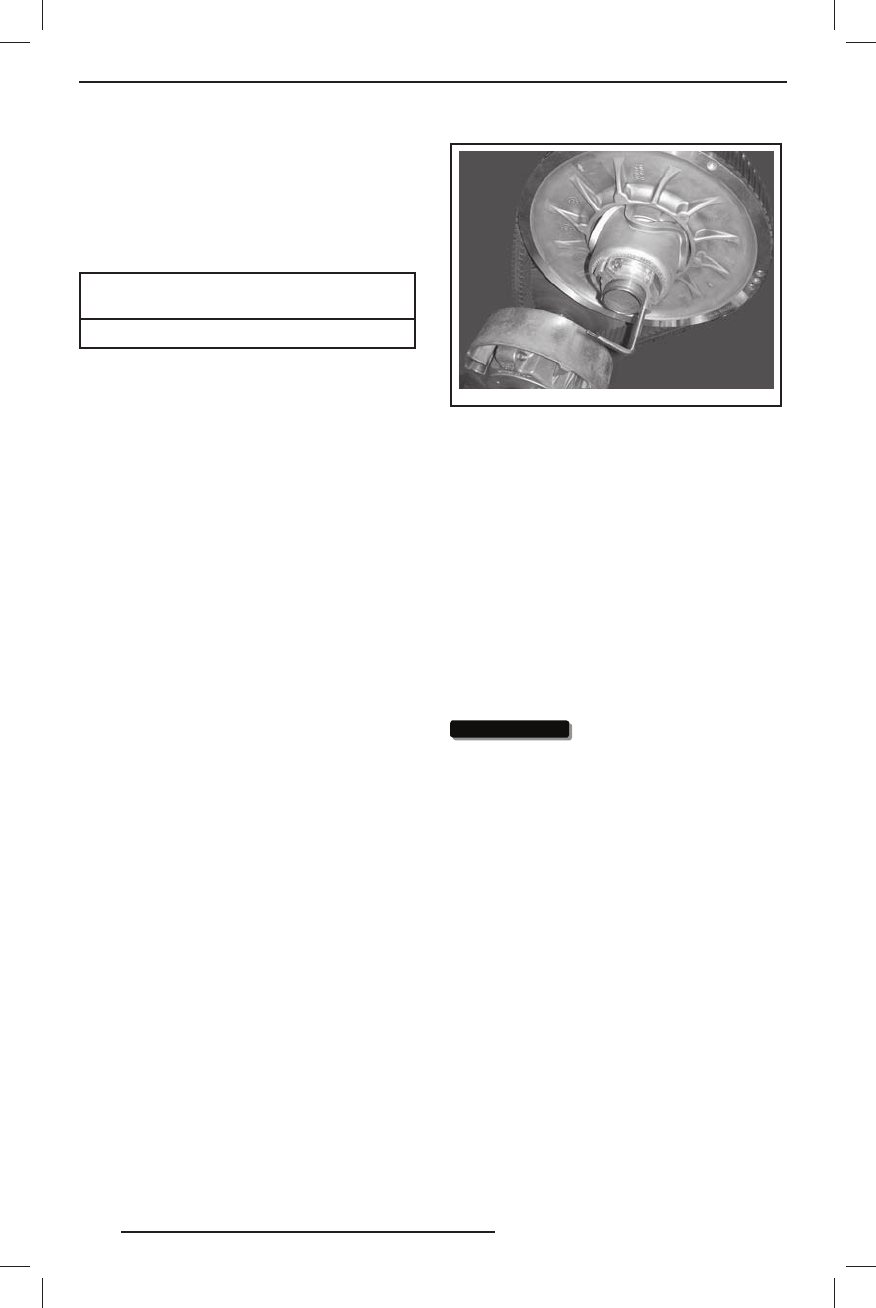

4. Что б ы р аз в е с т и фл анц ы в ед о м о го
шк ив а, в с т авьте с пец и а льн о е при -
способление, вход ящее в комплек т
возимого инструмента, в резьбовое
от в ер с т ие р ег ули р о в очн о й м уфт ы
( см. рисунок).
mmo2 012 -005 -98 0
ПРИСПОСОБЛЕНИЕ Д ЛЯ РАЗВЕДЕНИЯ ШКИВА
ВСТАВЛЕНО В РЕГУЛИРОВОЧНУЮ МУФТ У
5. Заворачивая приспособление, разве -
дите фланцы ведомого шкива.
6. Пер ет ащ ив р ем ень ч ер ез в ерх ний
край, снимите его сначала с ведомо -
го, а затем ведущего шкивов.
Установка ремня вариатора
1. При необходимости разведите флан-
ц ы в е д о м о го ш к и в а, с м. «
СНЯТИЕ
РЕМНЯ ВАРИАТОРА
».
2. На деньте р емень с н ач а л а н а вед у -
щий, а затем на ведомый шкивы ва -
риатора.
ВНИМАНИЕ
ВНИМАНИЕ
Во и з бежание раз р ы -
в а и л и п о в р е ж д е н и я ко р д а р е м н я
запрещ аетс я применять ус илие или
ка к и е -л и б о р ыч а г и д л я ус т а н о в к и
ре мн я на ме с то.
ПРИМЕЧАНИЕ :
М а кс и м а л ь н ы й с р о к
с л у ж бы р емня до с тигаетс я, ес ли р е -
мень ус тановлен таким образом, что
стрелки, нанесённые на нем, совпад а -
ют с направлением его рабочего дви -
жения.
СИСТЕМА ПРИВОД А
`13 Lynx REX 550_ETEC.indb 120
`13 Lynx REX 550_ETEC.indb 120
12.09.2012 11:47:51
12.09.2012 11:47:51
