54
mmo2 007 -009 -06 6_ n

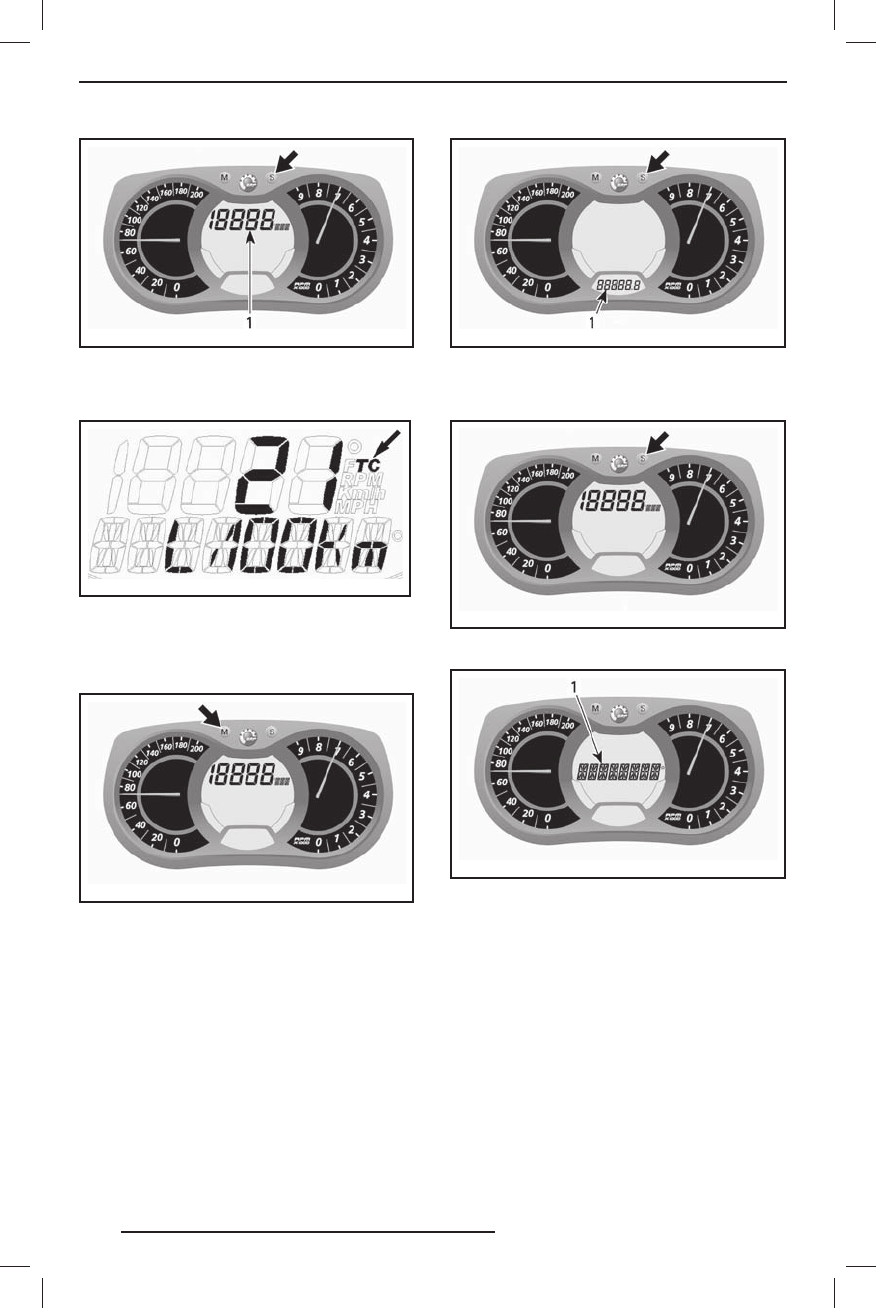

1. Суммарный расход топлива (TC )
Когд а реж им вк лючён, появится на д -
пись TC.
mmo2 008 -003 -02 1_ a
ТИПОВОЙ ВАРИАНТ
Д л я п о д т в е рж д ени я в ы б о р а р еж им а
на жмите кнопк у MODE ( M ) или подо -
ж дите 5 сек унд.
mmo2 007 -009 -06 6_ o
Д ля сброса показаний установите счёт-
чик пробега за поез дк у в режим TRIP
B, как под робно опис ано в параграфе
«
СЧЁТЧИК ПРОБЕГА ЗА ПОЕЗДК У «A»
ИЛИ «B
».
mmo2 007 -009 -06 6_ p
1. Режим счётчика пробега за поездк у (TRIP B )
Д ля сброса показаний нажмите и удер -
живайте кнопк у SET ( S ).
mmo2 007 -009 -06 6_ w
O) Дисплей сообщений
mmo2 007 -009 -06 6_ c
1. Дисплей сообщений
Обычные сообщения подробно описаны
в разделе «
ОРГАНЫ УПРАВЛЕНИЯ/ПРИ-
БОРЫ /ОБОРУДОВАНИЕ
».
Под робное опис ание непола док и со -
о бщений сис темы DESS приведено в
разделе «
ОРГАНЫ УПРАВЛЕНИЯ / ПРИ-
БОРЫ /ОБОРУДОВАНИЕ
».
P) Температура охлаждающей
жидкости
Сегментный индикатор, постоянно по -
казывающий температ у ру ох ла ж д аю -
щей жидкости двигателя.
ОРГАНЫ УПРАВЛЕНИЯ / ПРИБОРЫ / ОБОРУДОВАНИЕ
`13 Lynx REX 550_ETEC.indb 54
`13 Lynx REX 550_ETEC.indb 54
12.09.2012 11:47:49
12.09.2012 11:47:49
