56
mmo2 009 -009 -00 3_ a

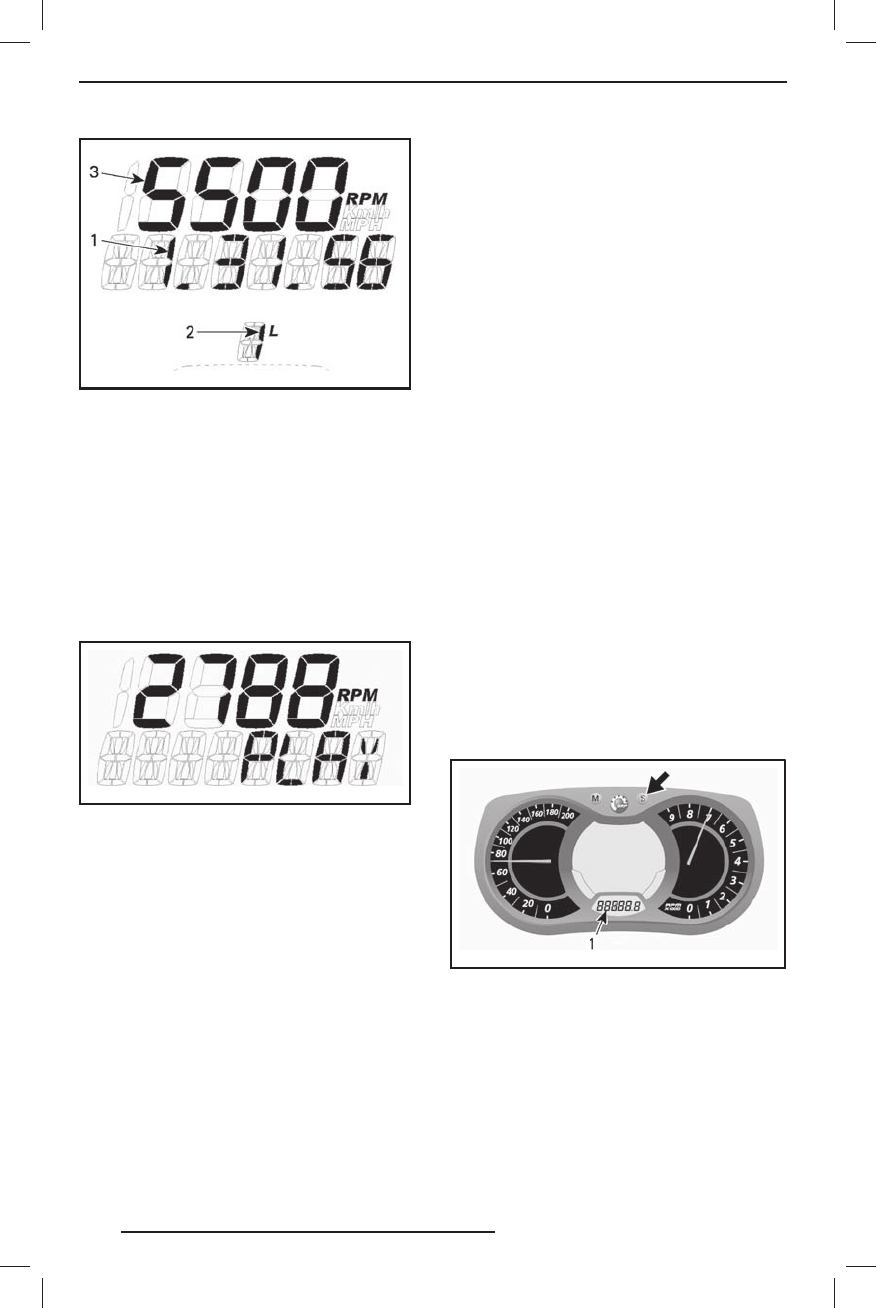

РЕ ЖИМ ЗАПИСИ
1. Время записи
2. Круг/ сессия
3. Выбранный режим
Д л я з а п и с и н о в о й с е с с и и, н а ж и м а й -
те кнопк у SET ( S ), пока на дисплее не
появится функция REC (запись). Повто -
рите ранее опис анную процедуру д ля
записи.
Просмотр записанных д анных:
Выберите функцию PL AY ( воспроизве -
дение).
mmo2 008 -007 -00 5_ a
ФУНКЦИЯ ВОСПРОИЗВЕДЕНИЯ
1. Нажмите кнопк у MODE ( M ) д ля вос -
произведения записанных д анных.
Все записанные данные (скорость, обо -
роты, з а д анная функция ) буду т одно -
временно отображены на дисплее.
2. Нажмите кнопку SET (S) для остановки
воспроизведения записанного круга
ИЛИ на жмите MODE ( M ) д ля пере -
ключения на другой записанный круг.
ПРИМЕЧАНИЕ :
Пр и н а ж ат ии к н о пк и
SET ( S ) остановиться время воспроиз -
в од имого к ру га, з атем ото бр азит ь с я
записанное время круга, и через 5 се -
к унд дисплей автоматически перейдёт
к следующему записанному круг у.
После воспроизведения всех записан -
ных кругов, на дисплее появится на д -
пись STOP.
Для повторного просмотра записанных
данных, нажмите кнопку SET (S) для воз-
врата к функции воспроизведения. По -
вторите процедуру, описанную выше.
Д ля записи оставшихся кругов, нажми-
те кнопк у SET ( S ) д ля перек лючения в
режим REC. Повторите ранее опис ан -
ную процедуру д ля записи.
Нажмите и удерживайте кнопку SET (S)
5 секунд для выхода из режима записи
кругов, появится ранее выбранный ре-
жим.
R) Пневматическая подвеска
Выводит предварительную установк у
положения амортизатора задней под -
вески и его действительное положение.
S) Режим консервации двигателя
E-TEC
Когд а запущена процеду ра консерва -
ции, отображается сообщение «OIL».
Настройка информационного
центра
Настройка часов
ПРИМЕЧАНИЕ :
Показания часов ото -
бра жаются только в 24 - часовом ф ор -
мате.
Нажимайте кнопк у SET ( S ) д ля выбора
режима часов.
mmo2 007 -009 -06 6_ p
1. Режим часов
Нажмите и удерживайте кнопк у SET ( S )
д ля ак тивизации режима настройки.
ОРГАНЫ УПРАВЛЕНИЯ / ПРИБОРЫ / ОБОРУДОВАНИЕ
`13 Lynx REX 550_ETEC.indb 56
`13 Lynx REX 550_ETEC.indb 56
12.09.2012 11:47:49
12.09.2012 11:47:49
