КЛЮЧ DESS/КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ

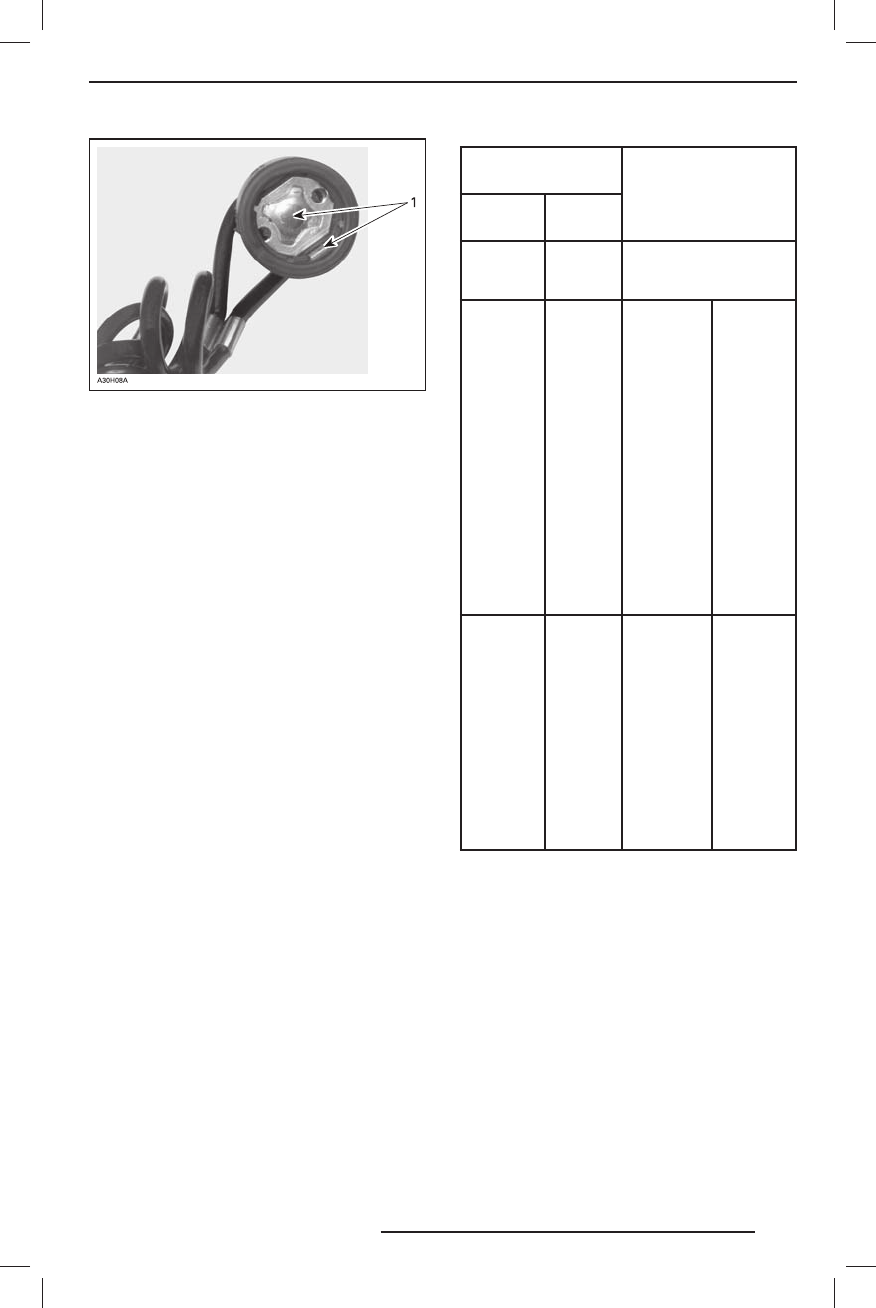

1. Отсутствие загрязнений и снега
Дополнительные ключи DESS
Дилер Lynx может запрограммировать
ЕСМ д ля работы с 8 -ю различными к лю -
чами DESS.
Рекомендуем приобрести у авторизо -
ванного дилера Lynx дополнительные
к л ю ч и D ES S . Ес л и В ы в л а д е е т е н е -
сколькими снегоход ами, оборудован -
ными системой DESS, авторизованный
дилер Lynx может запрограммировать
их таким образом, чтобы каж дый из них
мог работать с к лючами DESS от других
снегоходов.
Коды сигнальной лампы DESS
ПРИМЕЧАНИЕ :
Если, несмотря на при -
н я т ы е мер ы, п р ед у п р еж д ающ ие с иг-
налы не прекращ аются, обратитесь к
дилеру Lynx.
ПРЕДУПРЕЖД.
СИГНАЛЫ
ОПИСАНИЕ
СИГНАЛЫ
СООБ-
ЩЕНИЕ
2 корот-
ких
WEL-
COME...
Приветственное
сообщение —
правильный ключ
Короткие
звуковые
сигналы,
повторяю-
щие с не-
большой
частотой
CHECK
KEY
Невозмож-
но чтение
ключа (не-
надёжное
соедине-
ние)
Следите,
чтобы в
колпачке
шнура
безопас-
ности
не было
грязи и
снега.
Установи-
те ключ
и вновь
запустите
двигатель.
Снегоход
не может
быть при-
ведён в
движение.
Короткие
звуковые
сигналы,
повто-
ряющие с
высокой
частотой
BAD KEY
Неверный
или неза-
програм-
мирован-
ный ключ
Исполь-
зовать
правильно
запро-
грамми-
рованный
или пере-
програм-
мирован-
ный ключ.
Движение
снегохода
невоз-
можно.
6) Аварийный
выключатель двигателя
Вык люч атель д вигателя р ас п оложен
справа на руле.
Выключатель имеет нажимно-отжимную
конструкцию. Для аварийной остановки
двигателя выберите положение кнопки
OFF (выкл.) (нажата вниз) и одновремен-
но нажмите тормоз. Для пуска двигателя
кнопку следует перевести в положение
ON (отжата вверх).
