42

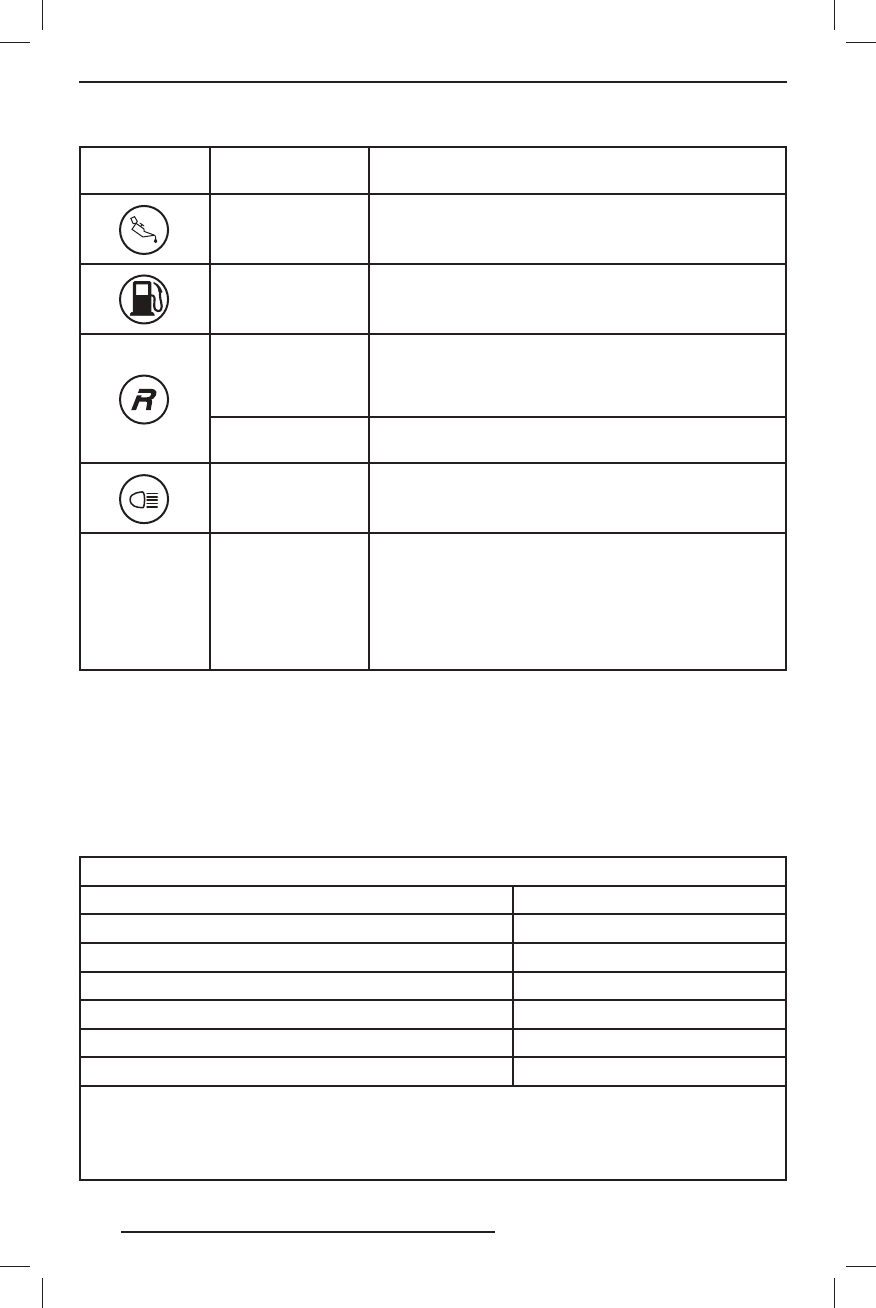

СИГНАЛЬНАЯ
ЛАМПА (-Ы)
ЗВУКОВОЙ
СИГНАЛ
ОПИСАНИЕ
Четыре коротких
звуковых сигнала
каждые 5 минут
Низкий уровень инжекционного масла. Остановите
снегоход в безопасном месте и долейте инжекцион-
ное масло.
—
Низкий уровень топлива. Дисплей показывает одно
деление. Дозаправьте топливо как можно раньше.
Продолжительные
сигналы, повторя-
ющиеся с неболь-
шой частотой
Реверс включён.
3 коротких звуко-
вых сигнала
Режим реверса не включился — попытайтесь снова.
—
Включён дальний свет фар.
—
—
E-TEC: Двигатель и/или инжекционное масло нуж-
даются в прогреве перед началом работы. Частота
вращения принудительно ограничена до момента до-
стижения необходимой температуры (до 10 минут во
время движения). Режим прогрева может включиться
после перезапуска, при эксплуатации при очень низ-
ких температурах.
5) Кнопка SET (S)
Кнопка используется для просмотра, на-
стройки и сброса параметров, отобража-
емых на многофункциональном дисплее.
Д л я с ох р ан ени я н а с т р о ек д в игатель
должен быть запущен.
ПРИМЕЧАНИЕ :
Можно так же пользо -
ваться кнопкой SET ( S ) на многофунк-
циональном перек люч ателе, которая
имеет аналогичное назначение.
Функциональные возможности информационного центра
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ИНФОРМАЦИОННОГО ЦЕНТРА
ФУНКЦИИ
600 HO E-TEC
A) Одометр
X
B) Счётчик пробега за поездку «A» или «B»
X
C) Счётчик моточасов
X
D) Уровень топлива
X
E) Температура охлаждающей жидкости
(1)
X
F) Режим консервации двигателя
X
X = символом X обозначаются стандартные функции;
Opt = дополнительное оборудование
N.A. = не доступно
(1) Для отображения температуры охлаждающей жидкости необходима установка дополнительного оборудования. Для по-
лучения дополнительной информации обращайтесь к авторизованному дилеру Lynx.
ОРГАНЫ УПРАВЛЕНИЯ / ПРИБОРЫ / ОБОРУДОВАНИЕ
