60
Все модели, кроме BoonDocker и Rave
800 E-TEC
fmo2012-009-006

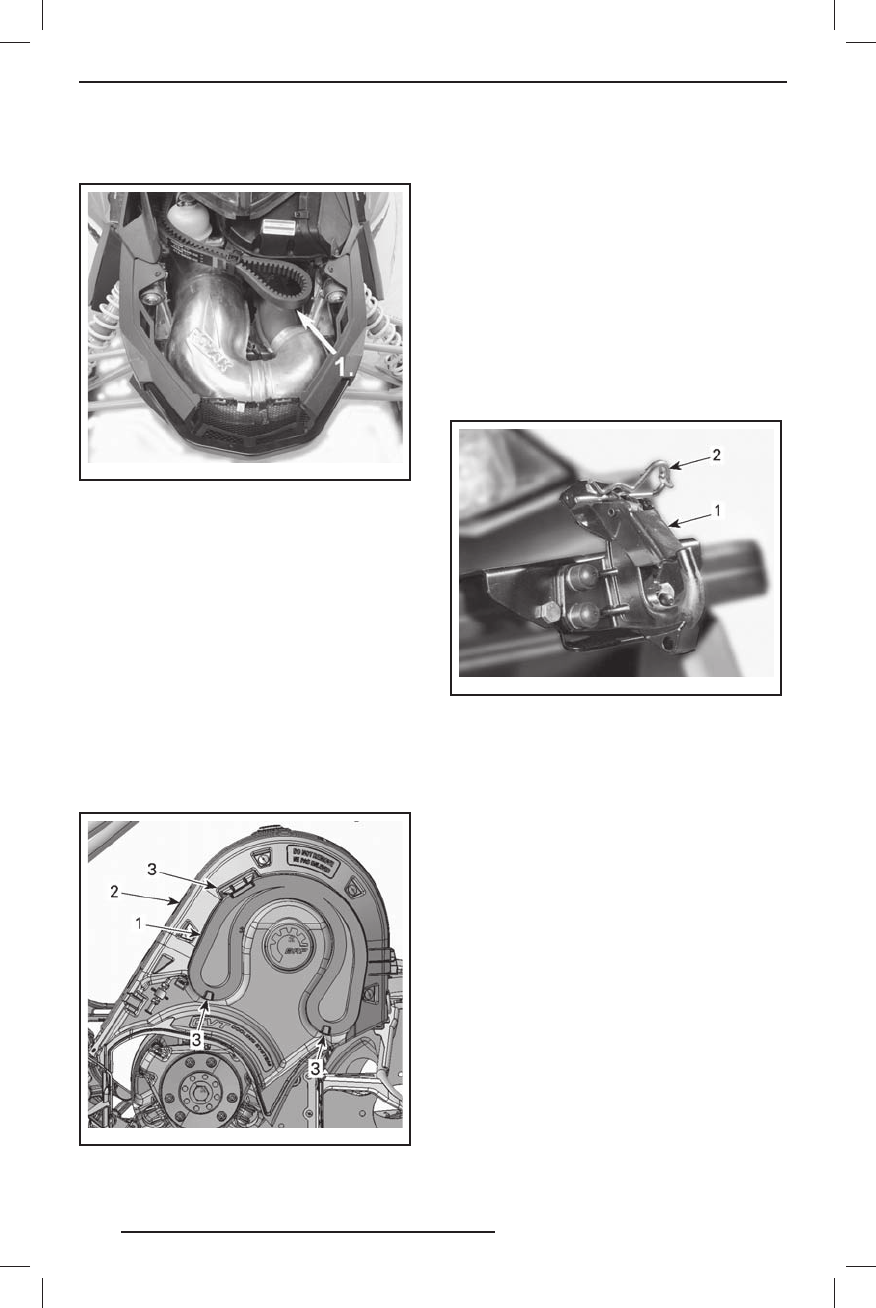

ВЕРНАЯ УСТАНОВК А
1. Убедитесь в отсу тствии контак та с выпускной
трубой
BoonDocker и Rave 800 E-TEC
Запасной ремень вариатора может хра-
ниться в держателе, расположенном на
защитном кож у хе ремня вариатора.
ПРИМЕЧАНИЕ :
Запасной ремень вари-
атора не входит в комплек т поставки
снегоход а.
Расположите запасной ремень вариа -
то р а в по с а дочном мес те з ащ итного
кож у ха ремня вариатора.
Закрепите его на месте, введя в заце -
пление с удерживающими фиксаторами.
mmo2 012 -005 -90 7_ a
1. Запасной ремень вариатора.
2. Защитный кож у х ремня вариатора
3. Удерживающие фиксаторы
22) Электрическая розетка
(12 В)
Только модели Xtrim (кроме
BoonDocker)
Элек трическая розетка предназначена
д ля подк лючения электроприборов, на-
пряжение питания которых составляет
12 В. Напряжение под аётся только при
работающем двигателе.
23) Сцепное устройство
(J-типа)
Доп. оборудование
fmo2013-001-017_a
1. Предохранительная защёлка
2. Проволочный фиксатор
Присоединение к сцепному
устройству
1. Извлеките проволочный фиксатор.
2. Расположите проушину дышла бук-
сируемого оборудования над крюком
сцепного устройства.
3. Нажмите на дышло, отк лонив предо -
хранительную защёлк у.
4. Зак р епите пр едох р анительн у ю з а -
щёлк у, установив проволочный фик-
сатор.
Отсоединение от сцепного
устройства
1. Извлеките проволочный фиксатор.
2. Нажмите на предохранительную за -
щёлк у вперёд , чтобы снять дышло с
крюка.
3. Отсоедините буксируемое оборудо -
вание.
4. Установите проволочный фикс атор
на место.
ОРГАНЫ УПРАВЛЕНИЯ / ПРИБОРЫ / ОБОРУДОВАНИЕ
`13 Lynx REX 550_ETEC.indb 60
`13 Lynx REX 550_ETEC.indb 60
12.09.2012 11:47:49
12.09.2012 11:47:49
