Задний фонарь
Д л я д о с т у п а к п е р е го р е в ш е й л а м п е
за днего фонаря, отверните два винта
и снимите пластиковый рассеиватель
к р асного ц вета. Что бы снять р ас сеи -
ватель, выверните два винта его кре -
пления.
Замена светодиодов заднего фонаря не
предусмотрена. Задний фонарь заменя-
ется в сборе. Закрепите новый задний
фонарь с помощью винтов.

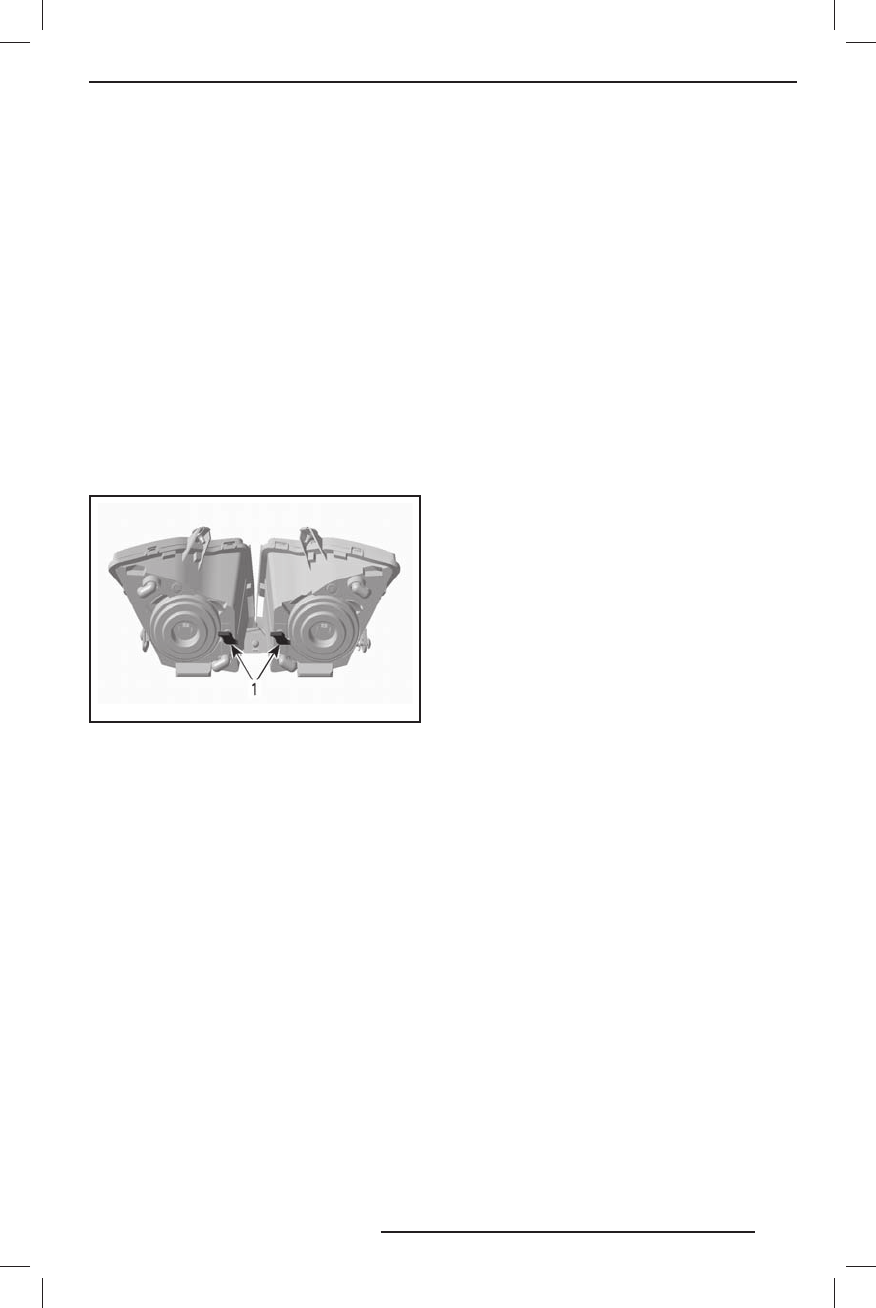

Регулировка света фар
Снимите многофункциональный центр,
к а к о п и с а н о в р а з д е л е «
З А М Е Н А
ЛАМП
». Д ля рег улировки направления
светового пучка вращ айте рукоятк у.
mmo2 007 -009 -02 3_ a
ТИПОВОЙ ВАРИАНТ
1. Р укоятка
КОРПУС / РАМА
`13 Lynx REX 550_ETEC.indb 135
`13 Lynx REX 550_ETEC.indb 135
12.09.2012 11:47:51
12.09.2012 11:47:51
