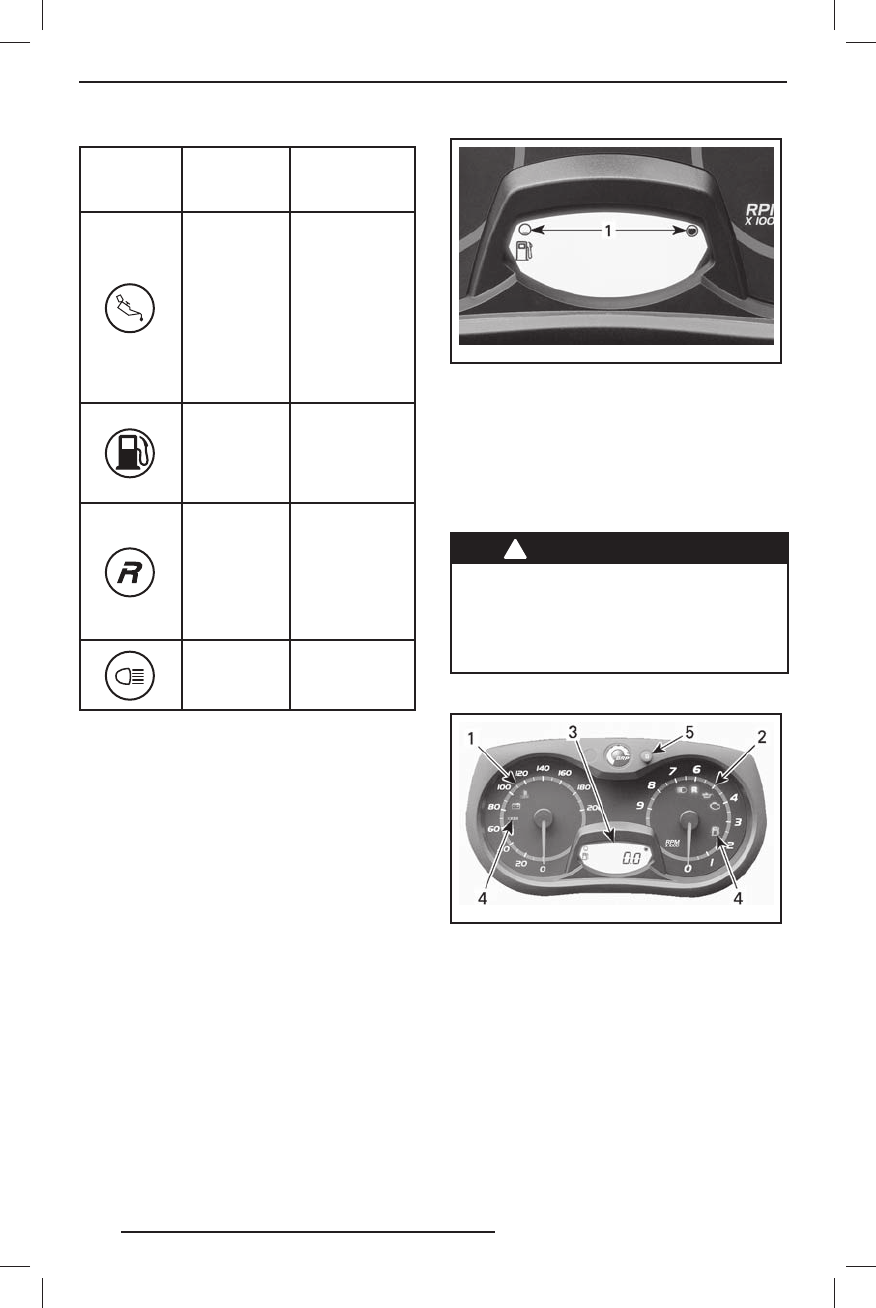

40
СИГНАЛЬ-
НАЯ ЛАМ-
ПА (-Ы)
ЗВУКОВОЙ
СИГНАЛ
ОПИСАНИЕ
—
Низкий уро-
вень инжекци-
онного масла.
Остановите
снегоход
в безопас-
ном месте
и долейте
инжекционное
масло
—
Низкий уро-
вень топлива.
Дозаправьте
топливо как
можно раньше
Продолжи-
тельные
сигналы,
повто-
ряющиеся с
небольшой
частотой
Реверс вклю-
чён
—
Включён даль-
ний свет фар
Функциональные возможности
информационного центра
A) Одометр
О то б р а ж ает о бщее пр ой денн о е р ас -
стояние ( в милях или километрах, в за -
висимости от тек ущих настроек).
Показания отображаются на цифровом
дисплее.
B) Уровень топлива
Сегментный индикатор непрерывно по -
казывает остаток топлива в баке. Ото -
бражается на информационном центре.
mmo2 008 -003 -02 0_ a
УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон
14) Аналого-цифровой
информационный
центр (стандарт)
Только Ranger и модели с двигателем
E-TEC
!
ПРЕДОСТЕРЕЖЕНИЕ
Считывание информац ии с прибо -
ров отв лекает внимание вод ителя
от у п ра в ле н и я с не гоходом и ос о -
бенно от наблюдения за окру жаю -
щ е й обс та н о в кой.
Описание информационного центра
mmo2 008 -003 -01 3_ g
АНА ЛОГО - ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР ( СТАНД АРТ)
1. Спидометр
2. Тахометр ( об / мин )
3. Цифровой дисплей
4. Сигнальные лампы
5. Кнопка SET ( S ) (установка )
ПРИМЕЧАНИЕ :
На заводе информаци -
онный центр настроен д ля отобра же -
ния информации в Метрической систе -
ме мер, од нако его нас т р ойк у мож но
из м е н и т ь д л я п о к аз а н и й в е д и н и ц а х
измерения, принятых в США и Велико -
британии. Д ля этого следует обратить-
ся к дилеру Lynx.
ОРГАНЫ УПРАВЛЕНИЯ / ПРИБОРЫ / ОБОРУДОВАНИЕ
`13 Lynx REX 550_ETEC.indb 40
`13 Lynx REX 550_ETEC.indb 40
12.09.2012 11:47:48
12.09.2012 11:47:48
