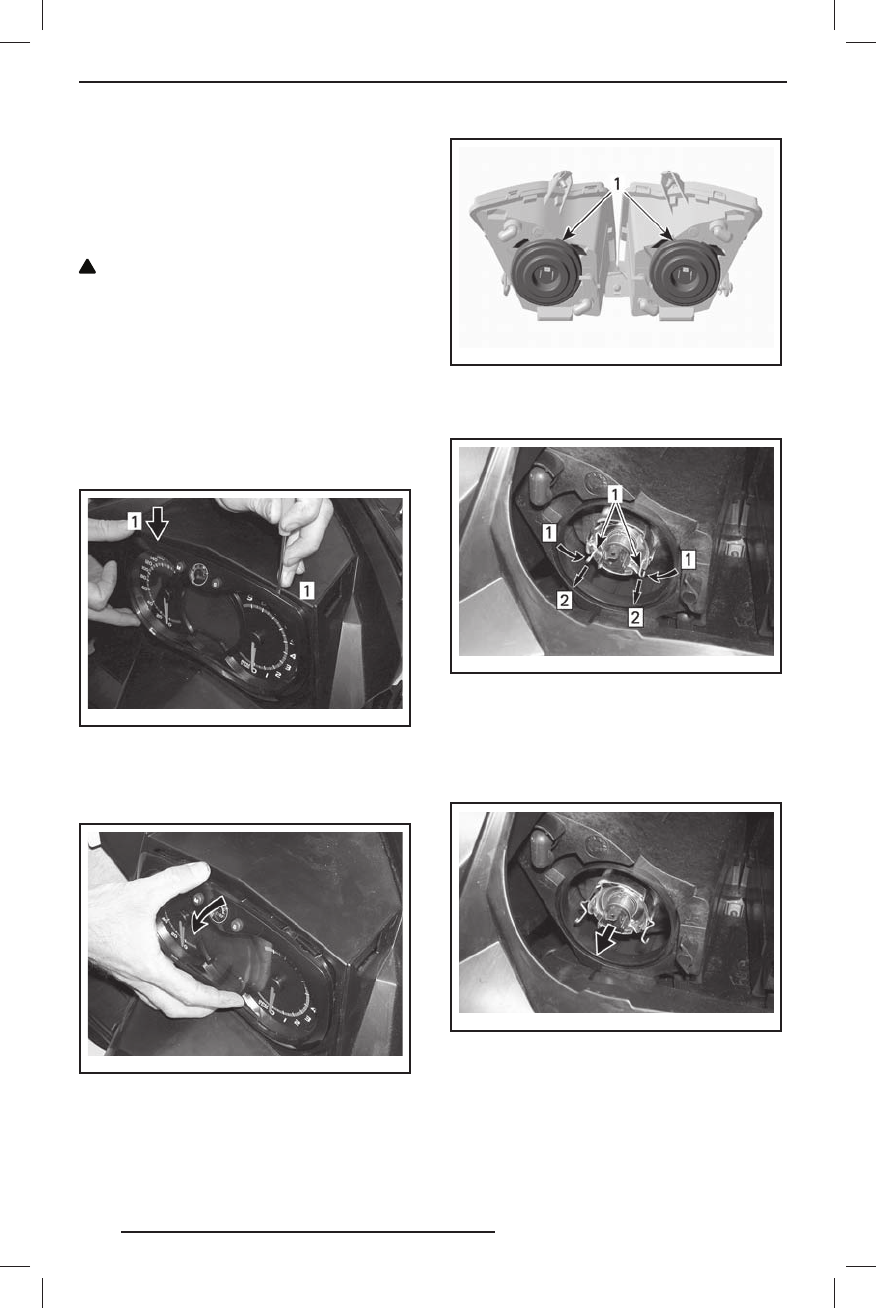

Замена ламп

По с л е  з а м ен ы  п е р его р е в ш ей  л а мпы
проверьте работоспособность соответ-
ствующего осветительного прибора.

Фары

!

 О С ТО Р ОЖ Н О В о и з б е ж а н и е с о -

к р а щ е н и я  с р о к а  с л у ж б ы  г а л о г е н -
н ы х   л а м п   н е   к а с а й т е с ь   п а л ь ц а м и
с те к л я н н о й  кол б ы  л а м п ы .  Ес л и  В ы
дотронули с ь до с те к л я нной колб ы,
оч и с тите е ё и з о п р о п и л о в ы м с п и р -
том, котор ы й н е ос та в л я е т п л ё н к у
на с те к ле.

С помощью маленькой отвёртки осво -
б о д и т е  з а щ ё л к и  и н ф о р м а ц и о н н о г о
центра.

mmo2 007 -009 -06 1_ a

1. Защёлки

Ос тор ож но потяните много функцио -
н а льный цент р и от вед ите его в с то -
рону.

mmo2 007 -009 -06 2_ a

О тс о е д ини те  р аз ъ ё м  п е р е го р е в ш е й
лампы. Снимите резиновый чехол.

mmo2 007 -009 -02 2_ a

1. Резиновый чехол

Одновременно сожмите и потяните оба
конца фиксатора, чтобы извлечь лампу.

mmo2 007 -009 -06 3_ a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяну ть, чтобы освободить
1. Фиксатор

Извлеките и замените лампу. Установка
осуществляется в последовательности,
обратной снятию.

mmo2 007 -009 -06 4_ a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

КОРПУС / РАМА
