49
mmo2 007 -009 -06 6_ n

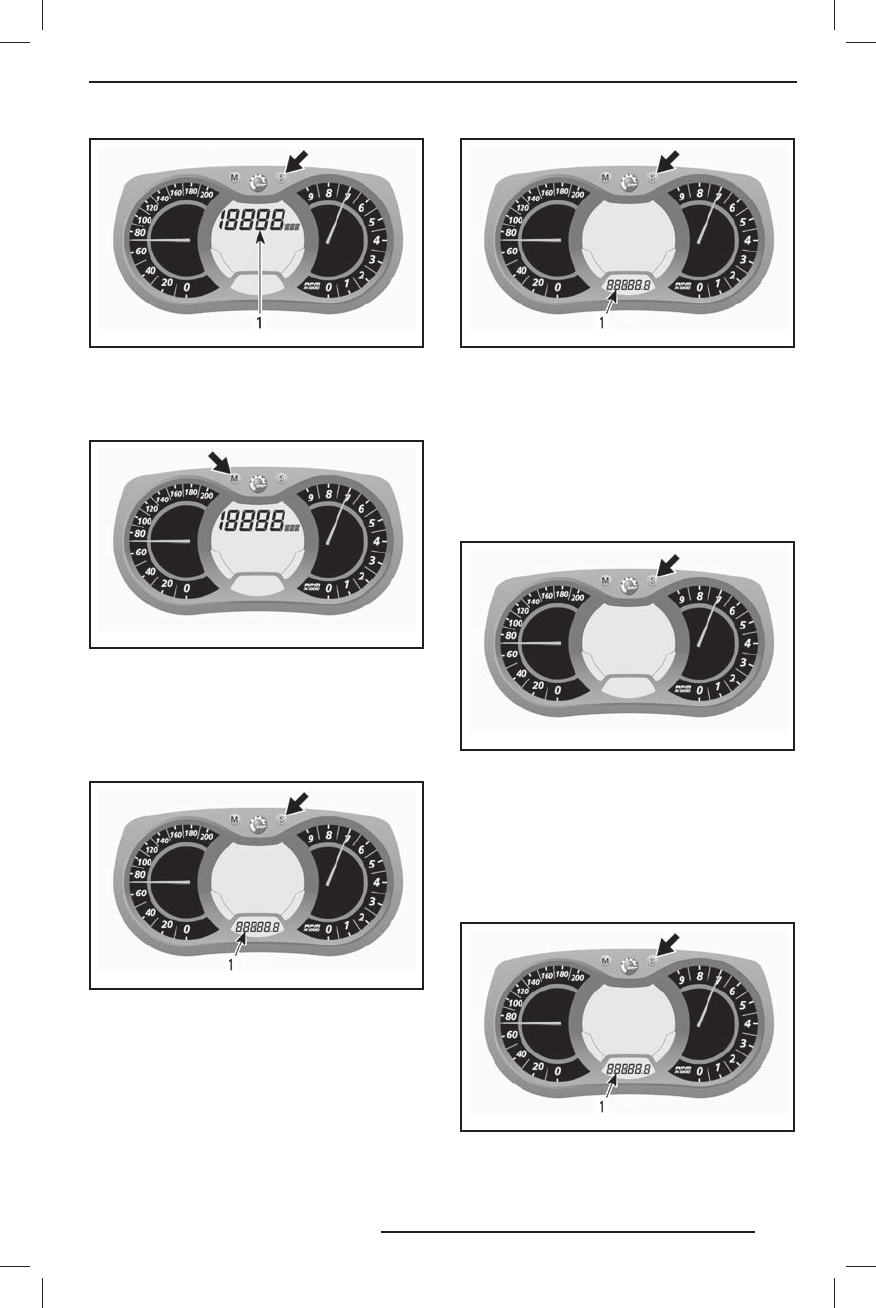

1. Режим тахометра
Д л я п о д т в е рж д ени я в ы б о р а р еж им а
на жмите кнопк у MODE ( M ) или подо -
ж дите 5 сек унд.
mmo2 007 -009 -06 6_ o
C) Одометр
Измеряет о бщ ий пр о б ег снегоход а в
километрах или милях.
Для выбора режима одометра нажимай-
те кнопк у SET ( S ).
mmo2 007 -009 -06 6_ p
1. Режим одометра ( км / мили )
D) Счётчик пробега за поездку
«A» или «B»
Счётчик пробега за поездк у измеряет
пу ть, пройденный снегоходом с момен-
та последнего сброса показаний.
Д ля выбора режима счётчика пробега
за поездк у (TRIP A / TRIP B) нажимайте
кнопк у SET ( S ).
mmo2 007 -009 -06 6_ p
1. Режим счётчика пробега за поездк у (TRIP A /
TRIP B )
Д ля сброса показаний нажмите и удер -
живайте кнопк у SET ( S ).
ПРИМЕЧАНИЕ :
На моделях с двигате -
лем E-TEC с бр о с показ аний с чёт чика
TRIB B п р ив ед ёт т ак же к о б н улению
с ч ё т ч и к а С У М М А Р Н О ГО РАС ХОД А
ТОПЛИВА.
mmo2 007 -009 -06 6_ k
E) Счётчик моточасов
При вк лючённом электрооборудовании
этот счёт чик регистрирует наработк у
двигателя с момента последнего сбро -
са показаний.
Д ля выбора режима счёт чика моточа -
сов ( HrTRIP) нажимайте кнопк у SET ( S ).
mmo2 007 -009 -06 6_ p
1. Режим счётчика моточасов ( HrTRIP )
Д ля сброса показаний нажмите и удер -
живайте кнопк у SET ( S ).
ОРГАНЫ УПРАВЛЕНИЯ / ПРИБОРЫ / ОБОРУДОВАНИЕ
`13 Lynx REX 550_ETEC.indb 49
`13 Lynx REX 550_ETEC.indb 49
12.09.2012 11:47:49
12.09.2012 11:47:49
