131

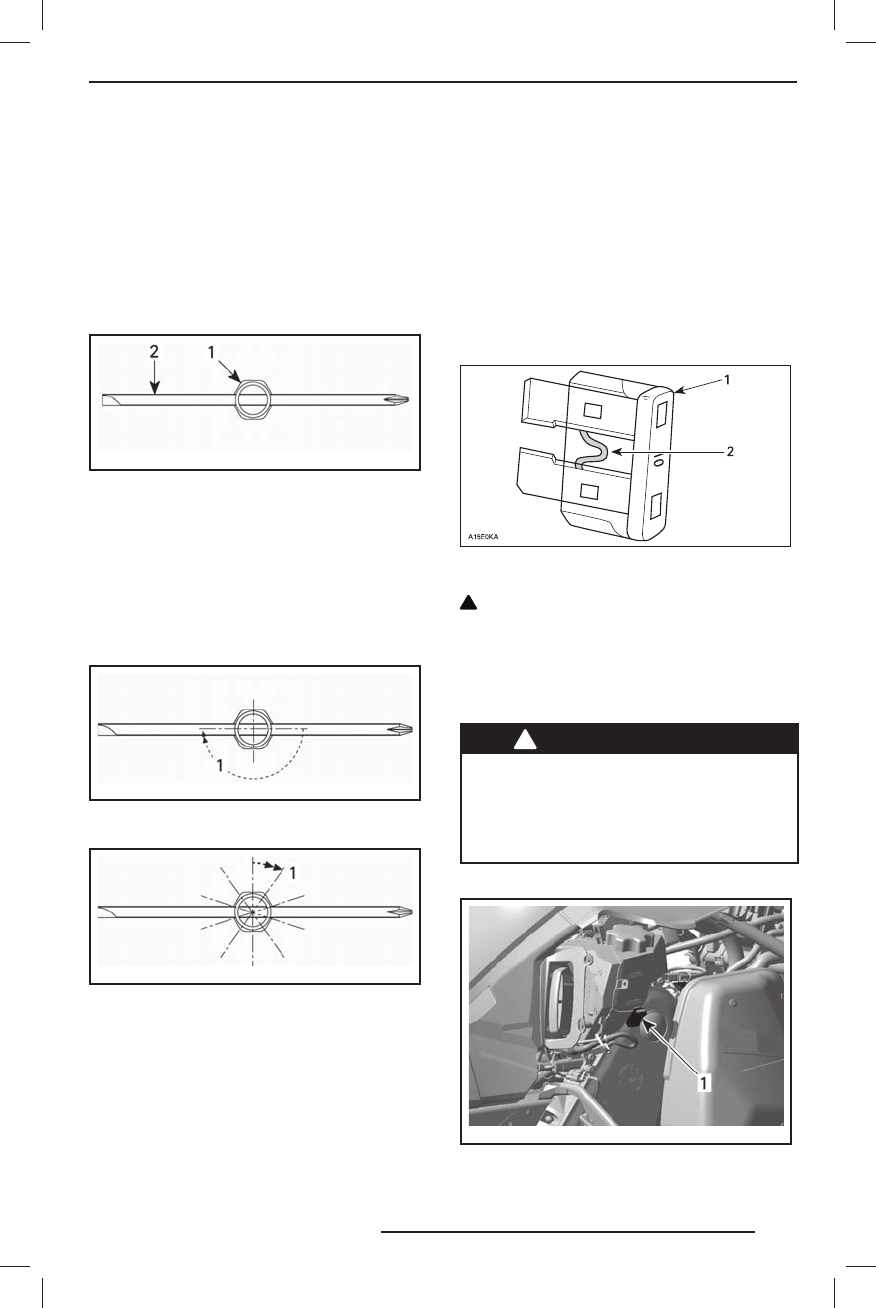

ЭЛЕК ТРООБОРУДОВАНИЕ
З а т я н и т е с в е ч и, и с п о л ь з у я к л ю ч и з
в о з и м о г о ко м п л е к т а и н с т р у м е н т о в
или динамометрический к люч и соот-
ветствующую головк у.
С использованием ключа из комплек-
та возимого инструмента
Ис п оль зу йте к люч 16 мм и с тержень
от вёртк и из комплек т а возимого ин -
струмента.
mmo2 008 -008 -00 8_ a
ВИД СВЕРХ У
1. К люч «на 16»
2. Стержень отвёртки
Затяните свечи за жигания в соответ-
ствии с указаниями, приведёнными на
следующих рисунках.
ПРИМЕЧАНИЕ :
Убедитесь, что свеча и
уплотнительное кольцо правильно уста-
новлены на головк у цилиндра.
mmo2 008 -008 -00 6_ a
НОВАЯ СВЕЧА ЗА ЖИГАНИЯ
1. Затяну ть на 1/ 2 оборота
mmo2 008 -008 -00 7_ a
БЫВШАЯ В УПОТРЕБЛЕНИИ СВЕЧА ЗА ЖИГАНИЯ
1. Затяну ть на 1/10 оборота
С использованием динамометрическо -
го к люча
Затяните свечи за жигания моментом
27,5 Н•м.
Снятие /проверка
предохранителей
Система элек трооборудования защи -
щена предох р анителями. Держатели
предохранителей располагаются в мо -
торном отсеке.
Проверьте и, при необходимости, за -
мените предохранитель.
Извлеките предохранитель из держате-
ля. Проверьте, не оплавлена ли его нить.
1. Предохранитель
2. Проверьте, не оплавилась ли нить
!
О С Т О Р ОЖ Н О З а п р е щ а е т с я и с -
пользовать предохранитель с более
в ы с оким номиналом во из бежание
п о в р е ж д е н и я э л е к т р ич е с к и х ко м -
п о н е н т о в и / и л и в о з м о ж н о г о в о з -
горани я.
!
ПРЕДОСТЕРЕЖЕНИЕ
В случае перегорания предохрани-
теля, преж де чем запускать двига-
тель, найдите и устраните причину
неисправности. Обратитесь к авто-
ризованному дилеру Lynx.
E-TEC с ручным стартером
mmo2 008 -008 -02 8_ a
ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА
МОТОРНОГО ОТСЕК А
1. 5 A главный предохранитель
