132

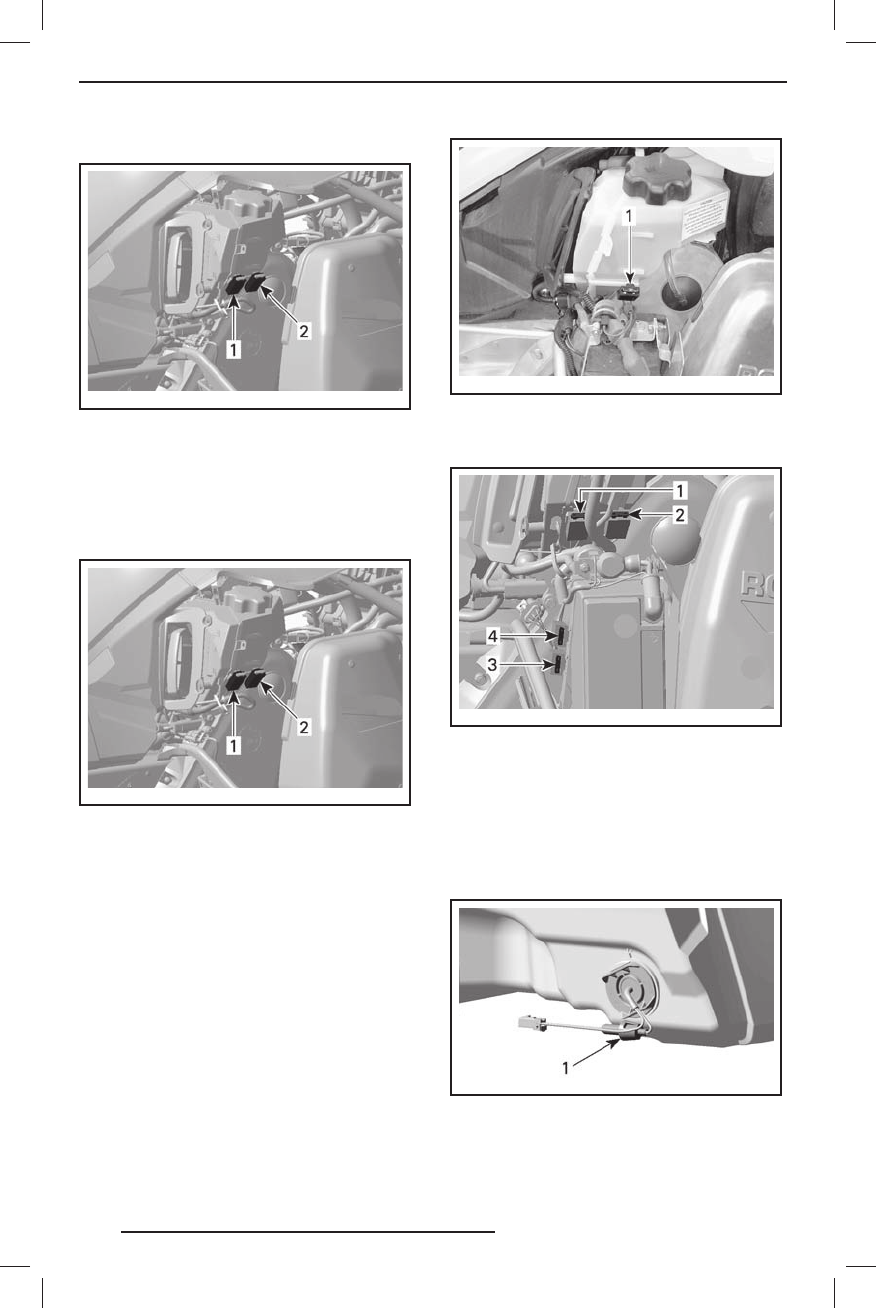

E-TEC электрическим стартером
mmo2 007 -009 -01 7_ a
ТИПОВОЙ ВАРИАНТ — ПРАВАЯ СТОРОНА
МОТОРНОГО ОТСЕК А
1. Предохранитель системы заряда ( 30 А)
2. Предохранитель STАRT/ RER ( 5 А)
Двигатели 550
МОДЕЛИ, НЕ ОБОРУДОВАННЫЕ ЭЛЕК-
ТРИЧЕСКИМ СТАРТЕРОМ
mmo2 007 -009 -01 7_ a
ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕК А
1. 15 A предохранитель фар ( КРАСНЫЙ / ОРАН-
ЖЕВЫЙ провод )
2. 15 A предохранитель доп. оборудования
( КРАСНЫЙ / ЖЁЛТЫЙ провод )
Гл а в н ы й п р е д ох р а н и тел ь ( 3 0 А ) р а с -
полагается на масляном резервуаре.
mmo2 010 -004 -01 1_ b
1. Главный предохранитель ( 30 А)
МОДЕЛИ, ОБОРУДОВАННЫЕ ЭЛЕК-
ТРИЧЕСКИМ СТАРТЕРОМ
mmo2 008 -003 -03 3_ b
ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕК А
1. 15 A предохранитель фар ( КРАСНЫЙ / ОРАН-
ЖЕВЫЙ провод )
2. 15 A предохранитель доп. оборудования
( КРАСНЫЙ / ЖЁЛТЫЙ провод )
3. 30 A система заряда
4. 5 A ECM ( блок управления двигателем )
Электрический датчик уровня
топлива
mmo2 007 -009 -01 6_ b
ЗА ГЛУШИТЕЛЕМ ВПУСК А
1. 0,25 A предохранитель
ЭЛЕК ТРООБОРУДОВАНИЕ
`13 Lynx REX 550_ETEC.indb 132
`13 Lynx REX 550_ETEC.indb 132
12.09.2012 11:47:51
12.09.2012 11:47:51
