80
ДЕЙСТВИЕ
РЕЗУЛЬТАТ НА
КРУПНЫХ И МЕЛ-
КИХ НЕРОВНОСТЯХ
Увеличение уси-
лия демпфирова-
ния хода сжатия
Более жёсткое демп-
фирование сжатия
Уменьшение уси-
лия демпфирова-
ния хода сжатия
Более мягкое демп-
фирование сжатия

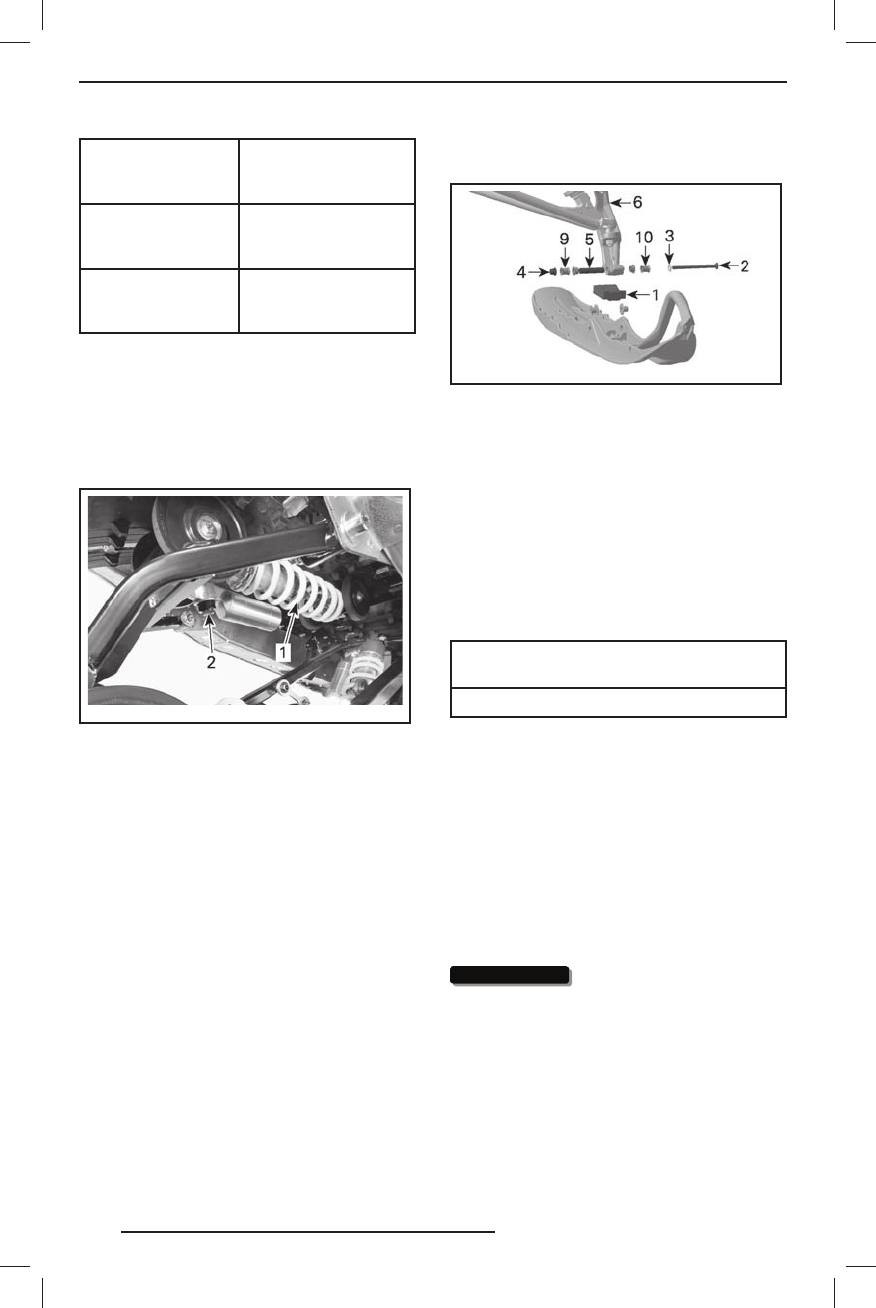

Чтобы выполнить рег улировк у, повора-
чивайте рег улятор, расположенный на
выносном резервуаре амортизатора, по
часовой стрелке д ля увеличения усилия
демпфирования ход а сжатия или про -
тив часовой стрелки д ля уменьшения
усилия демпфирования ход а сжатия.
fmo2012-003-025_a
1. Задний амортизатор
2. Рег улятор демпфирования хода сжатия
Регулировки передней
подвески
Лыжи
Серии Xtrim, BoonDocker и Ranger
На данных моделях реализована возмож-
ность изменения ширины колеи лыж.
Ко гд а р е г ул и р о в о ч н а я в т ул к а у с т а -
новлена с вну тренней стороны опоры,
лыжи наход ятся в положении, обеспе -
чивающем более узк ую колею.
Когд а рег улировочная вт улка установ -
лена с нару жной стороны опоры, лыжи
оказываются в положении, обеспечи -
вающем более широк ую колею.
Чтобы изменить ширину колеи лыж, вы-
полните следующее:
1. Поднимите переднюю часть снегохода.
2. Выверните болт крепления лыжи.
3. Установите регулировочную втулку в
необходимое положение, см. рисунок.
mbl200 7-0 10-0 01_ b
РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ — ЛЕВАЯ
СТОРОНА
1. Упор лыжи
2. Болт крепления лыжи
3. Шайба
4. Гайка
5. Вт улка опоры лыжи ( в отверстии опоры лыжи )
6. Опора лыжи
9. Рег улировочная вт улка с вну тренней стороны
— узкая колея
10. Рег улировочная вт улка с нару жной стороны
— широкая колея
4. Установите остальные компоненты и
затяните гайк у указанным моментом.
МОМЕНТ ЗАТЯЖКИ
БОЛТА КРЕПЛЕНИЯ ЛЫЖИ
(48 ± 6) Н•м
ПРИМЕЧАНИЕ :
Убедитесь, что ширина
снегоход а не превосходит максималь -
но допустимую ширину, установленную
д ля движения по трассе. Ознакомьтесь
с т р е б о в а ни ями м е с т н о го з ако н о д а -
тельства.
Передние пружины
Преднатяг передних пружин оказывает
влияние на жёсткость передней подвески.
Преднатяг передних пру жин так же ока-
зывает влияние на управляемость.
ВНИМАНИЕ
ВНИМАНИЕ
На аморти з атора х с е -
р и и K Y B P R O д л я о б е с п е ч е н и я н е -
о б х о д и м о г о п р е д н а т я г а д л и н а
п р у ж и н ы в с в о б о д н о м с о с т о я н и и
( лы жи оторваны от земли ) не долж-
на п ре в ы ш ать 270 м м. Не дос таточ -
н ы й п ре д нат я г может с тать п р ич и -
н ой в ы п а д е н и я у п о ра п ру ж и н ы и з
амортиз атора.
