50
mmo2 007 -009 -06 6_ k

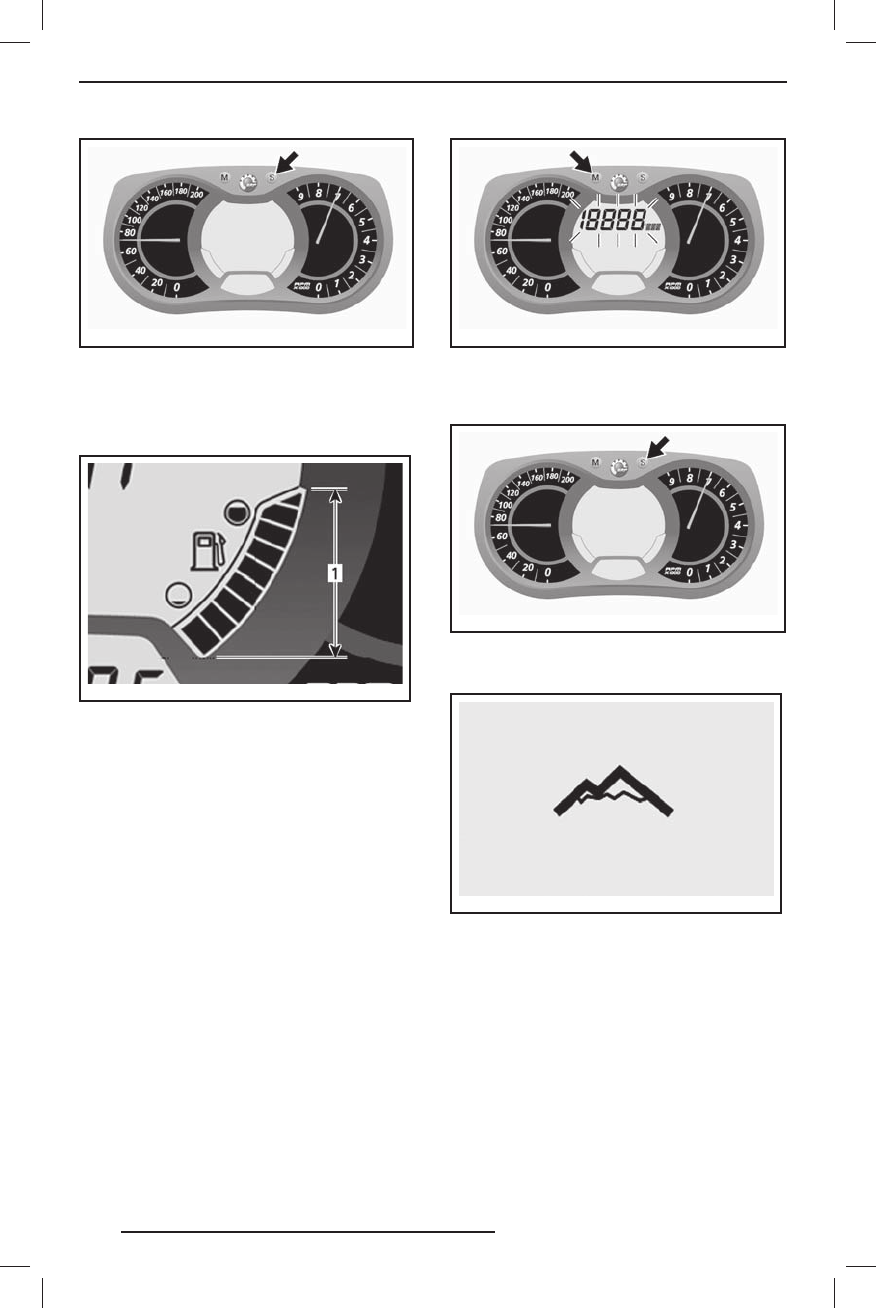

F) Часы (не доступны)
G) Уровень топлива
Сегментный индикатор непрерывно по -
казывает остаток топлива в баке.
mmo2 007 -009 -04 2_ a
УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон
H) Альтиметр
Показывает
приблизительную
высо -
т у над уровнем моря, рассчитанную по
величине барометрического д авления.
ПРИМЕЧАНИЕ :
Показания альтиметра
( в ы с о т о м е р а ) о к р у гл я ют с я д о 10 0 м
( если вы бр ана мет рическая сис тема )
или 20 0 фу тов ( вы бр аны ед иниц ы из -
мерения, принятые в Великобритании
и США).
Чтобы вк лючить дисплей альтиметра,
выполните следующее.
Д ля выбора дисплея 2 нажимайте кноп-
к у MODE ( M ).
mmo2 007 -009 -06 6_ m
П р и м и г а ю щ е м д и с п л е е н а ж и м а й т е
кнопк у SET ( S ) д ля выбора режима аль-
тиметра.
mmo2 007 -009 -06 6_ k
При вк лючённом режиме альтиметра на
дисплее появится следующий символ.
mmo2 008 -003 -02 3
РЕ ЖИМ А ЛЬТИМЕТРА
Д л я п о д т в е рж д ени я в ы б о р а р еж им а
на жмите кнопк у MODE ( M ) или подо -
ж дите 5 сек унд.
ОРГАНЫ УПРАВЛЕНИЯ / ПРИБОРЫ / ОБОРУДОВАНИЕ
`13 Lynx REX 550_ETEC.indb 50
`13 Lynx REX 550_ETEC.indb 50
12.09.2012 11:47:49
12.09.2012 11:47:49
