voimaa lisätä. Varmista suojuksen

6

 hyvä kiinnitys ja tarkista

se säännöllisesti.

Huomio:

 Laikkasuojuksen

5

 koodinokat varmistavat, että

vain sähkötyökaluun sopiva laikkasuojus voidaan asentaa.

Sankakahva

Asenna sankakahva

1

 vaihdepäähän kuvan osoittamalla taval-

la.

Ohjainkelkka

Ohjainkelkka

15

 estää työkalun ja työkappaleen kallistumi-

sen.

Avaa ohjainkelkan

15

 siipimutterit. Paina kahta siipimutteria

ja aseta ruuvinkannat suojuksen

6

 alareunassa oleviin pitkit-

täisreikiin. Aseta haluttu leikkuusyvyys ja kiristä siipimutterit.

Hiomatyökalun asennus



Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.



Älä kosketa hioma- tai katkaisulaikkoja, ennen kuin ne
ovat jäähtyneet.

Laikat tulevat käytössä hyvin kuumiksi.



Käytä timanttipäällystettyjä katkaisulaikkoja. Seg-
mentoiduissa timanttilaikoissa saa olla vain negatiivi-
nen leikkauskulma ja segmenttien välinen ura saa olla
korkeintaan 10 mm leveä.

Huomio:

Käytä ainoastaan hiomatyökaluja, joiden ulkohalkai-

sija on korkeintaan 300 mm. Käytä aina kiven tai metallin leik-
kauksessa vain Boschin suosittelemia hiomatyökaluja.

Puhdista hiomakara

5

 ja kaikki asennettavat osat.

Paina karan lukituspainiketta

3

 karan lukitsemiseksi hioma-

työkaluja kiinnitettäessä ja irrotettaessa.



Käytä karan lukitusta vain katkaisulaikan ollessa py-
sähdyksissä.

Muussa tapauksessa sähkötyökalu saattaa

vaurioitua.

Ota huomioon hiomatyökalun mitat. Reiän halkaisijan tulee
sopia kiinnityslaippaan. Älä käytä supistuskappaleita tai
adaptereita.

Kiinnitä timanttikatkaisulaikkoja käyttäessäsi huomiota sii-
hen, että timanttikatkaisulaikassa oleva kiertosuuntaa osoit-
tava nuoli ja sähkötyökalun kiertosuunta (katso vaihdepäässä
oleva kiertosuuntaa osoittava nuoli) täsmäävät keskenään.

Asennuksen järjestys näkyy grafiikkasivussa.

Kiinnitä hioma-/katkaisulaikka kiertämällä kiinnitysmutteri

13

paikoilleen ja kiristämällä se sakara-avaimella, katso kappa-
letta ”Pikakiinnitysmutteri ”.



Tarkista hiomatyökalun asennuksen jälkeen ennen
käynnistystä, että hiomatyökalu on oikein asennettu ja
pystyy pyörimään vapaasti. Varmista, että hiomatyö-
kalu ei osu laikan suojukseen tai muihin osiin.

Pikakiinnitysmutteri

Helpon työkalukiinnityksen aikaansaamiseksi ilman työkaluja
voit kiinnitysmutterin

13

 sijasta käyttää pikakiinnitysmutteria

12

.



Pikakiinnitysmutteria 12 saa käyttää vain hioma- ja
katkaisulaikkojen kanssa.

Käytä yksinomaan virheetöntä, moitteettomassa kunnos-
sa olevaa pikakiinnitysmutteria 12.

Tarkista mutteria kiinnittäessäsi, että pikakiinnitysmut-
terin 12 sivu, jossa on tekstiä, ei osoita hiomalaikkaa;
nuolen tulee osoittaa indeksimerkkiä 21.

Käytä karan lukituspainiketta

3

 hiomakaran lukitsemiseen.

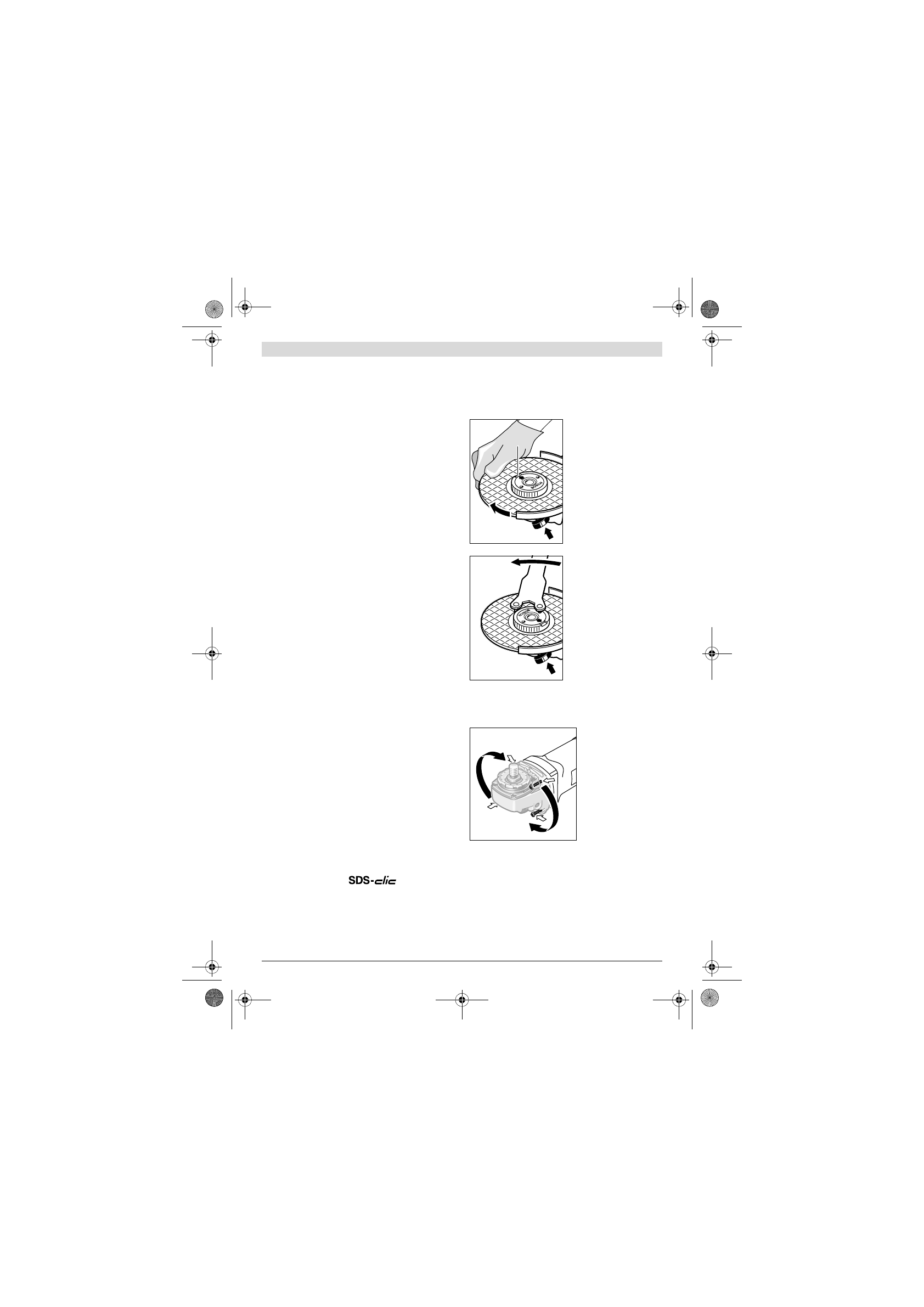

Kierrä hiomalaikkaa voimak-
kaasti myötäpäivään pikakiin-
nitysmutterin kiristämiseksi.

Oikein kiinnitetyn, vaurioitu-
mattoman pikakiinnitysmut-
terin voit irrottaa sormivoi-
min kiertämällä uurrettua
rengasta vastapäivään.

Älä koskaan irrota kiinni-
juuttunutta pikakiinnitys-
mutteria pihdeillä, vaan
käytä sakara-avainta.

 Aseta

sakara-avain mutteriin kuvan
osoittamalla tavalla.

Vaihteiston pään kierto



Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
työkaluun kohdistuvia töitä.

Voit kääntää vaihdepäätä
90 °-portaissa. Täten voi-
daan käynnistyskytkin
kääntää parempaan
käyttöasentoon eri työta-
paukseissa, esim. katkai-
sutyössä imuhupulla va-
rustettua ohjauskelkkaa

18

 käyttäen tai vasenkä-

tisille.

Kierrä 4 ruuvia kokonaan
ulos. Käännä vaihteiston

pää varovasti

ja kotelosta irrottamatta

 uuteen asentoon. Ki-

ristä 4 ruuvia uudelleen.

Pölyn ja lastun poistoimu



Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien
puulaatujen, kivennäispölyt ja metallipölyt voivat olla ter-
veydelle vaarallisia. Pölyn kosketus tai hengitys saattaa ai-
heuttaa käyttäjälle tai lähellä oleville henkilöille allergisia
reaktioita ja/tai hengitystiesairauksia.
