Montering

Montering av beskyttelsesinnretninger



Før alle arbeider på elektroverktøyet utføres må støp-
selet trekkes ut av stikkontakten.



Bruk el-verktøyet kun med montert vernedeksel og
bøylehåndtak.

Vernedeksel til kapping



Ved kapping med diamantbelagte slipemidler må du
alltid bruke vernedeksel 6.



Ved kapping i stein må du sørge for en tilstrekkelig
støvavsuging.

Åpne spennarmen

8

. Sett vernedekselet

5

 med kodeknasten

17

 inn i kodenoten på spindelhalsen til kanten på vernedekse-

let sitter på flensen til elektroverktøyet og drei vernedekselet

5

 i ønsket posisjon. Lukk spennarmen

8

.



Innstill vernedekselet 5 slik at gnistene ikke fyker mot
brukeren.

Spennkraften til låsen er forhåndsinnstilt for et godt feste av
vernedekselet

6

. Ved å trekke fast justeringsskruen

7

 kan

spennkraften økes. Pass på at vernedekselet

6

 sitter godt fast

og sjekk dette med jevne mellomrom.

Merk:

 Kodeknastene på vernedekslet

5

 sørger for at det kun

kan monteres et passende vernedeksel på elektroverktøyet.

Bøylehåndtak

Fest bøylehåndtaket

1

 på girhodet som vist på bildet.

Føringssleide

Føringssleiden

15

 forhindrer at innsatsverktøyet og arbeids-

stykket kiles fast.

Løsne vingemutrene på føringssleiden

15

. Trykk på begge

vingemutrene og sett skruehodene inn i langhullene på under-
siden av vernedekselet

6

. Innstill ønsket skjæredybde og

trekk fast vingemutrene.

Montering av slipeverktøy



Før alle arbeider på elektroverktøyet utføres må støp-
selet trekkes ut av stikkontakten.



Ikke ta på slipe- og kappeskivene før de er avkjølt.

Ski-

vene blir svært varme i løpet av arbeidet.



Bruk kun diamantbelagte kappeskiver. Segmenterte
diamantskiver må kun ha negative skjærevinkler og
maksimale slisser på 10 mm mellom segmentene.

Merk:

Bruk kun slipeverktøy med en utvendig diameter på

maksimalt 300 mm. Til kapping av stein eller metall må du kun
bruke slipeverktøy som anbefales av Bosch.

Rengjør slipespindelen

5

 og alle delene som skal monteres.

Til festing og løsning av slipeverktøy må spindellåsetasten

3

låses rundt slipespindelen.



Trykk på spindellåsetasten kun når slipespindelen står
stille.

Elektroverktøyet kan ellers ta skade.

Ta hensyn til slipeverktøyenes dimensjoner. Hullets diameter
må passe til festeflensen. Ikke bruk adaptere eller reduksjons-
stykker.

Ved bruk av diamant-kappeskiver må du passe på at dreieret-
ningspilen på diamant-kappeskiven og elektroverktøyets
dreieretning (se dreieretningspilen på girhodet) stemmer
overens.

Rekkefølgen til monteringen er angitt på bildesiden.

Til festing av slipe-/kappeskiven skrur du på spennmutteren

13

 og spenner denne med hakenøkkelen, se avsnitt

«Hurtiglås ».



Etter montering av slipeverktøyet og før innkoblingen
må du sjekke om slipeverktøyet er korrekt montert og
kan dreies fritt. Pass på at slipeverktøyet ikke kommer
borti vernedekselet eller andre deler.

Hurtiglås

Til et enkelt slipeverktøyskifte uten bruk av ytterligere verktøy
kan du istedet for spennmutteren

13

 også bruke hurtiglåsen

12

.



Hurtiglåsen 12 må kun brukes til slipe- eller kappeski-
ver.

Bruk kun en feilfri, uskadet hurtiglås 12.

Ved påskruing må du passe på at skriftsiden til hurtiglå-
sen 12 ikke peker mot slipeskiven; pilen må peke mot in-
deksmerket 21.

Trykk spindel-låsetasten

3

for å låse slipespindelen. Til
fasttrekking av hurtiglåsen,
dreier du slipeskiven kraftig i
urviserretning.

En feilfritt festet, uskadet
hurtiglås kan løsnes ved å
dreie den riflede ringen ma-
nuelt mot urviserne.

Du må aldri løsne en fastsit-
tende hurtiglås med en tan-
ge, men bruk en hakenøk-
kel.

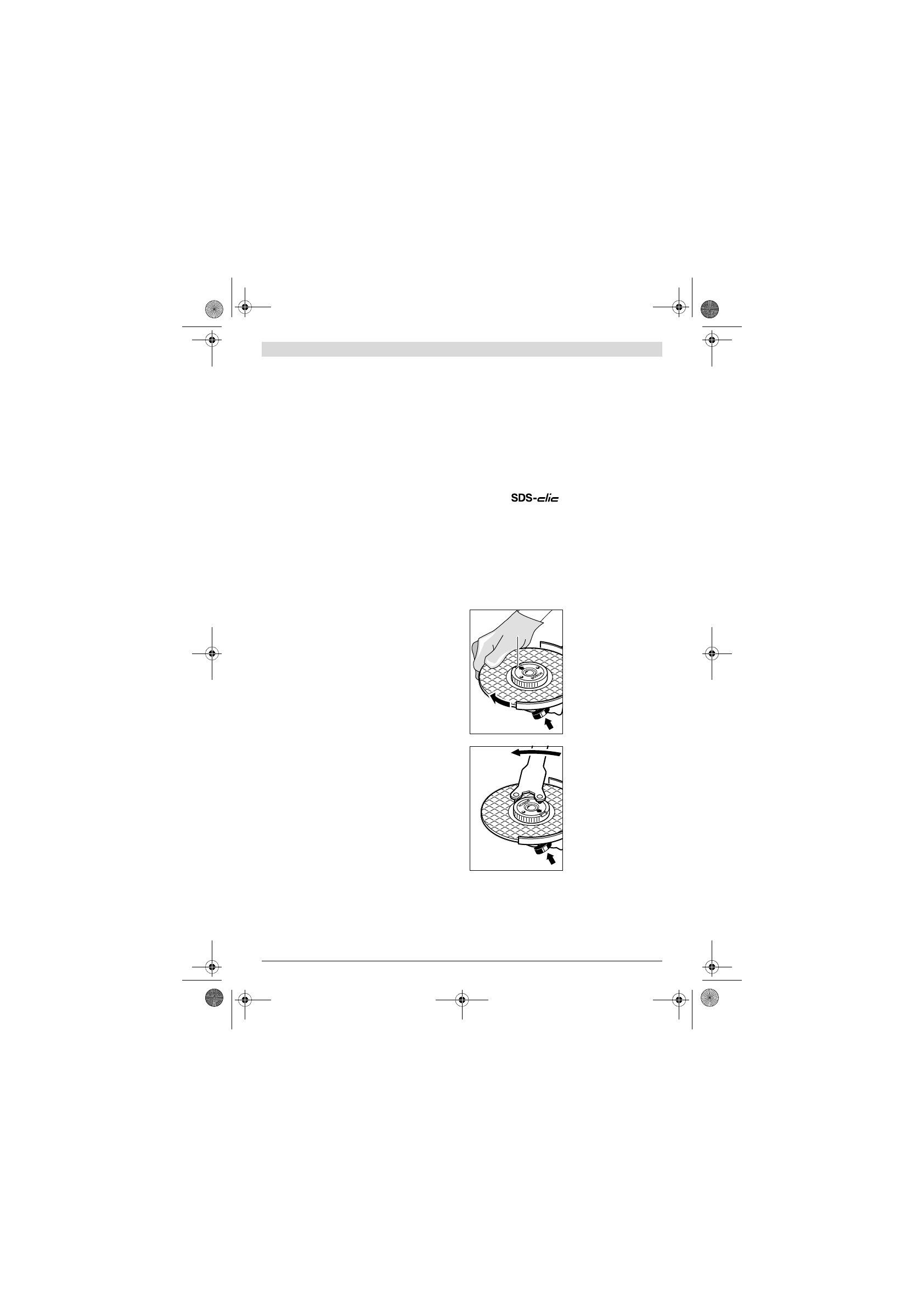

 Sett hakenøkkelen på

som vist på bildet.

21
