Otworzyć dźwignię

8

. Wstawić pokrywę ochronną

5

 tak, aby

występ ustalający

17

 zaskoczył w rowek, umieszczony na szyj-

ce wrzeciona, a kołnierz oporowy pokrywy nasunął się całkowi-
cie na kołnierz elektronarzędzia, a następnie ustawić pokrywę
ochronną

5

 w pożądanej pozycji. Zamknąć dźwignię

8

.



Osłonę 5 należy ustawić w taki sposób, aby zapewnić o-
sobie obsługującej ochronę przed padającymi iskrami.

Siła zamknięcia ustawiona została wstępnie tak, aby zapew-
nić mocne zamocowanie pokrywy ochronnej

6

. Siłę mocującą

można zwiększyć poprzez dociągnięcie śruby regulacyjnej

7

.

Należy zwrócić uwagę na poprawność osadzenia pokrywy
ochronnej

6

 podczas montażu i dokonywać regularnych kon-

troli.

Wskazówka:

 Występy (zęby) ustalające, znajdujące się na

osłonie

5

 uniemożliwiają zamontowanie osłony, która nie pa-

suje do danego elektronarzędzia.

Rękojeść zamknięta

Zamocować rękojeść

1

, jak ukazano na rysunku, na głowicy

przekładniowej.

Powadnica saneczkowa

Prowadnica saneczkowa

15

 zapobiega przechylaniu się na-

rzędzia roboczego w obrabianym materiale.

Zwolnić nakrętki motylkowe na prowadnicy saneczkowej

15

.

Nacisnąć obie nakrętki i wstawić główki śrub do podłużnych
otworów, znajdujących się w spodniej części pokrywy
ochronnej

6

. Nastawić pożądaną głębokość cięcia i dokręcić

nakrętki motylkowe.

Montaż narzędzi szlifierskich



Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.



Nie należy dotykać tarcz szlifierskich i tnących, zanim
nie ostygną.

Tarcze rozgrzewają się podczas pracy do bar-

dzo wysokich temperatur.



Należy stosować wyłącznie diamentowe tarcze tnące.
Segmentowe tarcze diamentowe muszą posiadać ne-
gatywny kąt natarcia, a szczeliny między segmentami
nie mogą przekraczać 10 mm.

Wskazówka:

Stosować należy narzędzia robocze o średnicy

zewnętrznej nie większej niż 300 mm. Do cięcia kamienia lub
metalu należy stosować wyłącznie zalecane przez firmę
Bosch narzędzia robocze.

Wrzeciono szlifierki

5

 i wszystkie części, które mają zostać za-

montowane, należy oczyścić.

Do mocowania i do zwalniania narzędzi szlifierskich używa się
przycisku blokady

3

, unieruchomiającego wrzeciono szlifier-

ki.



Przycisk blokady można uruchamiać jedynie wtedy,
gdy wrzeciono szlifierki jest całkowicie nieruchome.

W

przeciwnym wypadku może dojść do uszkodzenia elektro-
narzędzia.

Należy wziąć pod uwagę wymiary narzędzi szlifierskich. Śred-
nica otworu narzędzia musi pasować do kołnierza mocujące-
go. Nie należy stosować żadnych adapterów, złączek ani zwę-
żek.

Używając diamentowych tarcz tnących, należy zwrócić uwa-
gę, by strzałka wskazująca kierunek, umieszczona na tarczy
odpowiadała kierunkowi obrotów elektronarzędzia (por.
strzałkę wskazującą kierunek obrotu, umieszczoną na głowicy
elektronarzędzia).

Kolejność montażu ukazana jest na stronach graficznych.

Aby zamontować tarczę szlifierską lub tnącą, należy odkręcić
nakrętkę mocującą

13

, a następnie zamocować ją za pomocą

klucza dwutrzpieniowego, zob. rozdział „Szybkozaciskowa
śruba mocująca “.



Po zamontowaniu narzędzia szlifierskiego, a przed uru-
chomieniem szlifierki należy sprawdzić, czy narzędzie
szlifierskie jest właściwie zamocowane i czy może się
swobodnie obracać. Upewnić się, czy narzędzie szli-
fierskie nie zahacza o pokrywę ochronną lub o inny ele-
ment elektronarzędzia.

Nakrętka szybkomocująca

Aby uprościć montaż narzędzi szlifierskich i wyelimnować
stosowanie dodatkowych narzędzi (kluczy), można zamiast
zwykłej nakrętki mocującej

13

 zastosować nakrętkę

szybkomocującą

12

.



Nakrętkę szybkomocującą 12 wolno stosować tylko do
mocowania tarcz szlifierskich i tnących.

Stosowana nakrętka szybkomocująca 12 musi być w nie-
nagannym stanie technicznym.

W czasie montażu należy zwrócić uwagę, by ta strona na-
krętki szybkomocującej 12, na której znajduje się napis
nie była skierowana w stronę tarczy szlifierskiej; strzałka
musi pokrywać się ze wskaźnikiem 21.

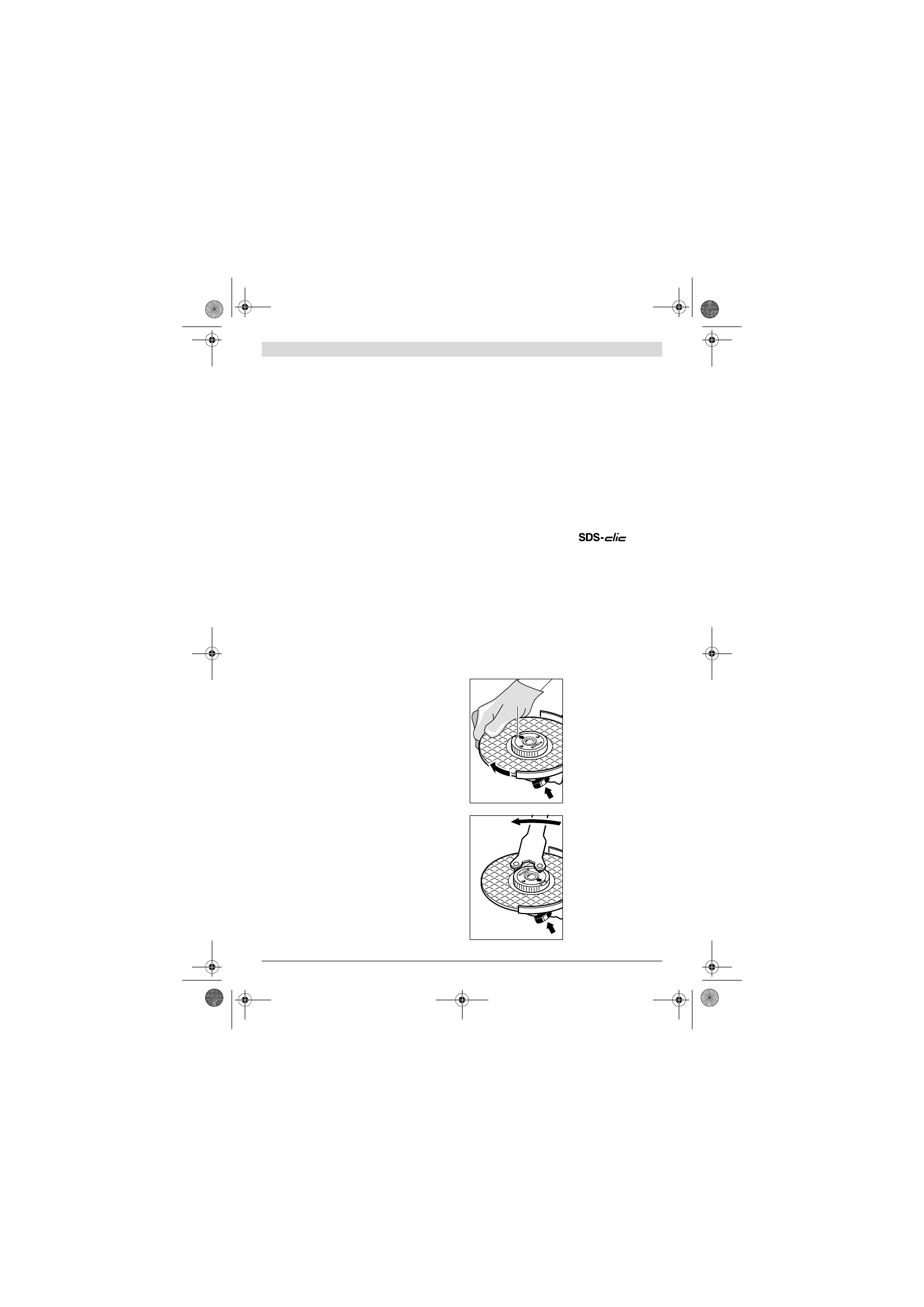

Ustalić położenie wrzeciona
za pomocą przycisku blokady

3

. Nakrętkę szybkomocującą

dociągnąć, mocno przekręca-
jąc tarczę szlifierską w kierun-
ku zgodnym z ruchem wska-
zówek zegara.

Prawidłowo zamocowana,
nieuszkodzona nakrętka mo-
cująca pozwala się łatwo po-
luzować ręką, poprzez obra-
canie pierścieniem radełko-
wym w kierunku przeciwnym
do ruchu wskazówek zegara.

Mocno dokręconej nakrętki
nie zwalniać nigdy za pomo-
cą szczypiec lub kombine-
rek. Stosować wyłącznie
klucz dwutrzpieniowy.

Klucz nasadzać, jak pokazano
na rysunku.
