 Français |

25

Bosch Power Tools

1 609 92A 0J8 | (4.7.14)

Montage des outils de meulage



Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.



Ne touchez pas les disques à meuler et à tronçonner
avant qu’ils ne se soient complètement refroidis.

Le

disques peuvent chauffer énormément durant le travail.



N’utilisez pas des disques à tronçonner diamantés. Les
disques à tronçonner diamantés segmentés ne doivent
avoir que des angles de coupe négatifs et des fentes
d’un maximum de 10 mm entre les segments.

Note :

N’utilisez que des outils de ponçage d’un diamètre ex-

térieur de 300 mm max. N’utilisez que les outils de ponçage
recommandés par Bosch pour le tronçonnage de pierre ou de
métal.

Nettoyez la broche d’entraînement

5

 ainsi que toutes les

pièces à monter.

Afin de serrer et de desserrer les outils de meulage, appuyez
sur le dispositif de blocage de la broche

3

 afin de bloquer la

broche d’entraînement.



N’actionnez le dispositif de blocage de la broche que
lorsque la broche d’entraînement est à l’arrêt.

Sinon,

vous pourriez endommager l’outil électroportatif.

Veillez aux dimensions des outils de meulage. L’alésage du
disque doit correspondre au flasque de fixation. N’utilisez pas
d’adaptateur ni de raccord de réduction.

Lors de l’utilisation de disques à tronçonner diamantés, veil-
lez à ce que la flèche indiquant le sens de rotation qui se
trouve sur le disque diamanté à tronçonner coïncide avec le
sens de rotation de l’outil électroportatif (voir la flèche indi-
quant le sens de rotation qui se trouve sur le carter d’engre-
nage).

L’ordre du montage est indiqué sur la page des graphiques.

Pour fixer le disque à meuler/à tronçonner, desserrez l’écrou
de serrage

13

 et serrez-le à l’aide de la clé à ergots, voir cha-

pitre « Ecrou de serrage rapide ».



Après avoir monté le disque à meuler et avant de
mettre l’appareil en fonctionnement, contrôlez si l’ou-
til est correctement monté et s’il peut tourner libre-
ment. Assurez-vous que le disque à meuler ne frôle pas
le capot de protection ni d’autres éléments.

Ecrou de serrage rapide

Pour permettre un remplacement facile des disques à tron-
çonner sans utilisation d’autres outils, il est possible d’utiliser
l’écrou de serrage rapide

12

 au lieu de l’écrou de serrage

13

.



L’écrou de serrage rapide 12 ne doit être utilisé
qu’avec les disques à meuler et à dégrossir.

N’utilisez qu’un écrou de serrage rapide 12 en parfait état.

Lors du vissage, veillez à ce que la face avec le marquage
de l’écrou de serrage rapide 12 ne soit pas dirigée vers la
meule; la flèche doit être dirigée vers la marque 21.

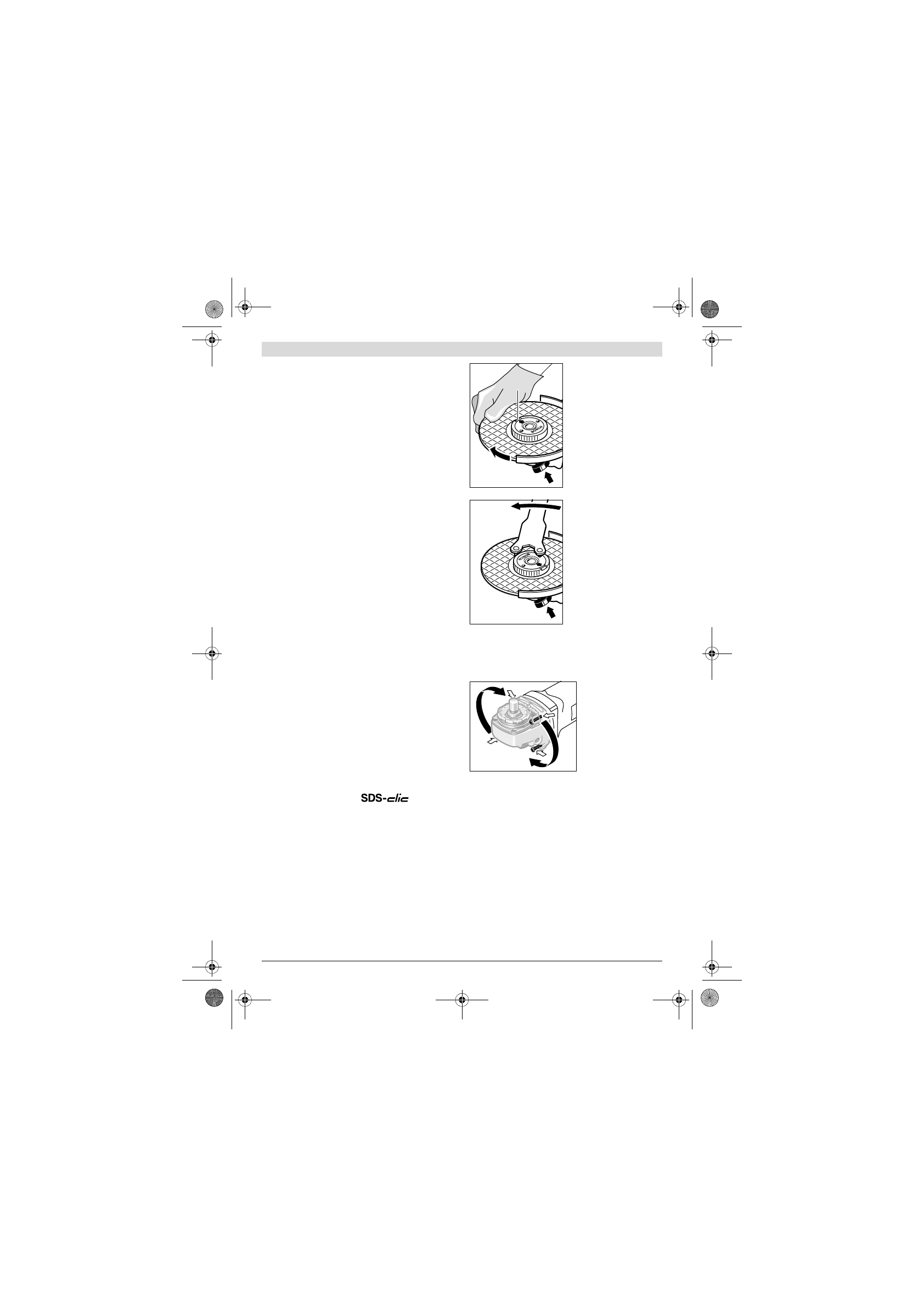

Afin de bloquer la broche
d’entraînement, appuyez sur
le dispositif de blocage de la
broche

3

. Afin de serrer

l’écrou de serrage rapide,
tournez fortement la meule
dans le sens des aiguilles
d’une montre.

Un écrou de serrage rapide
non endommagé qui a été
correctement fixé peut être
desserrée à la main en tour-
nant l’anneau moleté dans le
sens inverse des aiguilles
d’une montre.

Ne desserrez jamais un
écrou de serrage rapide
bloqué au moyen d’une
pince mais utilisez une clé à
ergots.

 Positionnez la clé à

ergots conformément à la fi-
gure.

Faire pivoter le carter d’engrenage



Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.

Il est possible de faire pi-
voter le carter d’engre-
nage par paliers de 90 °.
Ceci permet de mettre
l’interrupteur
Marche/Arrêt dans une
position de maniement
favorable à des utilisa-
tions spécifiques, p. ex.
pour des travaux de tron-

çonnage effectués au moyen du carter d’aspiration avec glis-
sière de guidage

18

 ou pour les gauchers.

Desserrez les 4 vis et retirez-les. Faites pivoter le carter d’en-
grenage avec précaution

et sans le désolidariser du carter

machine

 pour le mettre dans sa nouvelle position. Resserrez

à fond les 4 vis.

Aspiration de poussières/de copeaux



Les poussières de matériaux tels que peintures contenant
du plomb, certains bois, minéraux ou métaux, peuvent être
nuisibles à la santé. Entrer en contact ou aspirer les pous-
sières peut entraîner des réactions allergiques et/ou des
maladies respiratoires auprès de l’utilisateur ou de per-
sonnes se trouvant à proximité.

21
