Za tačnu procenu opterećenja vibracijama trebalo bi uzeti u
obzir i vreme, u kojem je uređaj uključen ili radi, međutim nije
stvarno u upotrebi. Ovo može značajno redukovati
opterećenje vibracijama preko celog radnog vremena.
Utvrdite dodatne mere sigurnosti radi zaštite radnika pre
delovanja vibracija kao na primer: Održavanje električnog
alata i upotrebljeni alati, održavanje toplih ruku, organizacija
odvijanja posla.

Montaža

Montaža zaštitnih uredjaja



Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.



Radite sa električnim alatom samo sa montiranom
zaštitnom haubom i lučnom drškom.

Zaštitna hauba za presecanje



Prilikom presecanja sa dijamantskim sredstvom za
brušenje uvek upotrebljavajte štitnik za presecanje 6.



Kod presecanja kamena treba obezbediti
zadovoljavajuće usisavanje prašine.

Otvorite zateznu polugu

8

. Stavite zaštitnu haubu

5

 sa

kodirnim ispustom

17

 u kodirni žljeb na vratu vretena da

venac zaštitne haube naleže na prirubnicu električnog alata i
okrenite zaštitnu haubu

5

 u željenu poziciju. Zatvorite zateznu

polugu

8

.



Podesite zaštitnu haubu 5 tako, da se spreči letenje
varnica u pravcu radnika.

Sila stezanja zatvarača prethodno je podešena za čvrsto
dosedanje zaštitne haube

6

. Stezanjem zavrtnja za

podešavanje

7

, sila stezanja može da se poveća. Pazite na

čvrsto dosedanje zaštitne haube

6

 i redovito je kontrolišite.

Pažnja:

 Ispusti za kodiranje na zaštitnoj haubi

5

 obezbedjuju,

da se može montirati samo jedna zaštitna hauba koja
odgovara električnom alatu.

Lučna drška

Pričvrstite lučnu dršku

1

 kao što pokazuje slika, na glavu

prenosnika.

Klizač vodjice

Klizač vodjice

15

 sprečava, da se upotrebljeni alat i radni

komad iskrive.

Odvrnite leptir navrtku na klizaču vodjice

15

. Pritisnite na obe

leptir navrtke i ubacite glave zavrtanja u duge otvore na donjoj
strani zaštitne haube

6

. Podesite željenu dubinu presecanja i

čvrsto stegnite leptir navrtke.

Montaža brusnih alata



Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.



Ne hvatajte brusne i ploče za razdvajanje pre nego što
se ohlade.

Ploče se u radu veoma ugreju.



Upotrebljavajte samo dijamantske ploče za
presecanje. Ploče sa dijamantskim segmentima smeju
pokazivati samo negativne uglove presecanja i
maksimalne proreze od 10 mm izmedju segmenata.

Uputstvo:

Koristite samo brusne alate sa spoljnim prečnikom

od maksimalno 300 mm. Upotrebljavajte za presecanje
kamena ili metala samo brusne alate koje je preporučio
Bosch.

Čistite brusno vreteno

5

 i sve delove koji se montiraju.

Pritisnite za učvršćivanje i otpuštanje brusnih alata taster za
blokadu vretena

3

 da bi učvrstili brusno vreteno.



Aktivirajte taster za blokadu vretena samo u stanju
mirovanja brusnog vretena.

Električni alat se može inače

oštetiti.

Obratite pažnju na dimenzije brusnih alata. Presek otvora
mora odgovarati priključenoj prirubnici. Ne upotrebljavajte
nikakve adaptere ili redukujuće komade.

Pri upotrebi Diamant-ploče za presecanje pazite nato, da
strelica pravca okretanja na Diamant-ploči za presecanje
bude usaglašena sa pravcem okretanje električnog alata
(pogledajte strelicu pravca okretanja na glavi prenosnika).

Redosled montaže se može videti na grafičkoj karti.

Za pričvršćivanje ploće za brušenje i prosecanje navrnite
zateznu navrtku

13

 i stegnite je sa ključem sa dva otvora,

pogledajte odeljak „Navrtka sa brzim zatezanjem“.



Prekontrolišite posle montaže alata za brušenje pre
uključivanja, da li je brusni alat korektno montiran i
može slobodno da se okreće. Uverite se da brusni alat
na zaštitnoj haubi ili drugim delovima ne struže.

Navrtka sa brzim zatezanjem

Za jednostavnu promenu brusnog alata bez upotrebe daljih
alata možete koristiti umesto zatezne navrtke

13

 navrtku sa

brzim zatezanjem

12

.



Navrtka sa brzim zatezanjem 12 se sme koristiti samo
za ploče za brušenje ili prosecanje.

Upotrebljavajte samo besprekorne, neoštećene navrtke
sa brzim zatezanjem 12.

Pazite pri navrtanju na to, da ispisana strana navrtke sa
brzim zatezanjem 12 ne pokazuje na brusnu ploču;
strelica mora pokazivati na indeksnu oznaku 21.

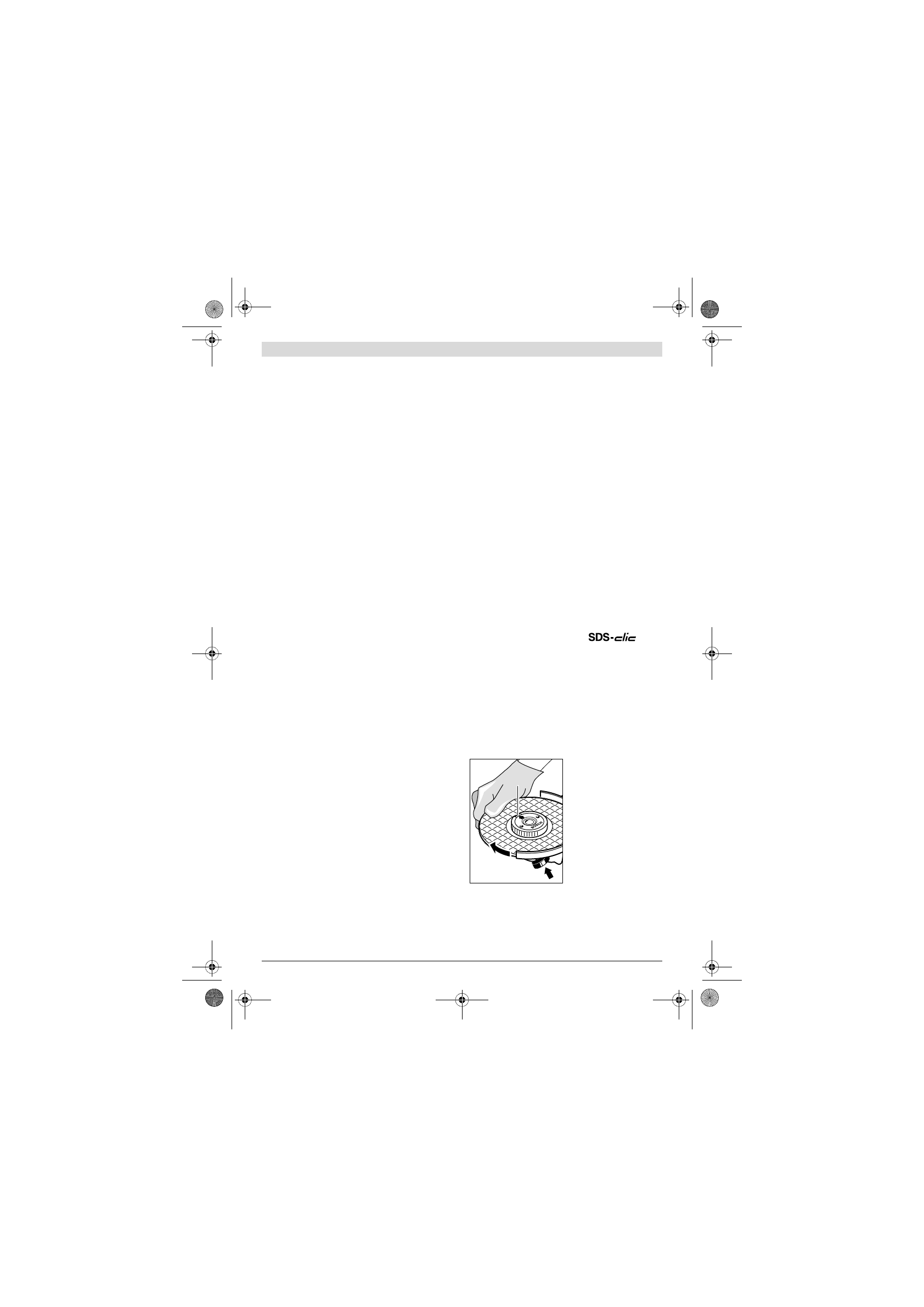

Pritisnite taster za blokadu
vretena

3

 da bi utvrdili

brusno vreteno. Da bi stegli
navrtku sa brzim zatezanjem,
okrenite brusnu ploču snažno
u pravcu kazaljke na satu.

21
