 | Slovensky

1 609 92A 0J8 | (4.7.14)

Bosch Power Tools

Vodiace sane

Vodiace sane

15

 zabraňujú tomu, aby sa pracovný nástroj a

obrobok navzájom zahranili.

Uvoľnite krídlové matice na vodiacich saniach

15

. Zatlačte na

obe krídlové matice a vložte hlavičky skrutiek do pozdĺžnych
otvorov na dolnej strane ochranného krytu

6

. Nastavte poža-

dovanú hĺbku rezu a utiahnite krídlové matice.

Montáž brúsnych nástrojov



Pred každou prácou na ručnom elektrickom náradí vy-
tiahnite zástrčku náradia zo zásuvky.



Nedotýkajte sa brúsnych ani rezacích kotúčov skôr,
kým dostatočne nevychladnú.

Brúsne a rezacie kotúče

sa pri práci veľmi rozpália.



Používajte len rezacie kotúče, ktorá sú osadené dia-
mantmi. Segmentované diamantové rezacie kotúče
smú mať len záporné rezacie uhly a medzery medzi seg-
mentmi maximálne 10 mm.

Upozornenie:

Používajte len také brúsne nástroje, ktorých

vonkajší priemer nepresahuje maximálnu hodnotu 300 mm.
Na rezanie kameňa alebo kovu používajte len brúsne nástroje
odporúčané firmou Bosch.

Vyčistite brúsne vreteno

5

 a všetky súčiastky, ktoré budete

montovať.

Keď upínate alebo uvoľňujete brúsne nástroje, stlačte aretač-
ného tlačidla vretena

3

, aby ste brúsne vreteno zaaretovali.



Tlačidlo aretácie vretena stláčajte len vtedy, keď sa
brúsne vreteno nepohybuje.

Inak by sa mohlo ručné elek-

trické náradie poškodiť.

Dodržiavajte rozmery brúsnych nástrojov. Priemer otvoru na
kotúči musí byť vhodný pre danú upínaciu prírubu. Nepouží-
vajte žiadne adaptéry ani redukcie.

Pri používaní diamantových rezacích kotúčov dávajte pozor
na to, aby sa šípka smeru otáčania na diamantovom kotúči
zhodovala so šípkou smeru otáčania ručného elektrického ná-
radia (pozri šípku smeru otáčania na prevodovej hlave).

Postup montáže vidno na grafickej strane tohto Návodu na po-
užívanie.

Na upevnenie brúsneho/rezacieho kotúča naskrutkujte upína-
ciu maticu

13

 a dotiahnite ju kolíkovým kľúčom, pozri odsek

„Rýchloupínacia matica “.



Po ukončení montáže brúsneho nástroja pred zapnutím
ručného elektrického náradia ešte skontrolujte, či je
brúsny nástroj správne namontovaný a či sa dá rukou
voľne otáčať. Postarajte sa o to, aby sa brúsny nástroj
nedotýkal ochranného krytu ani iných súčiastok nára-
dia.

Rýchloupínacia matica

Na jednoduchú výmenu brúsneho nástroja bez použitia ďal-
šieho náradia môžete namiesto upínacej matice

13

 použiť

rýchloupínaciu maticu

12

.



Rýchloupínacia matica 12 sa smie používať len pre
brúsne a rezacie kotúče.

Používajte len bezchybnú a nepoškodenú rýchloupínaciu
maticu 12.

Pri naskrutkovaní dávajte pozor na to, aby strana s textom
rýchloupínacej matice 12 nebola obrátená k brúsnemu ko-
túču; šípka musí smerovať k indexovej značke 21.

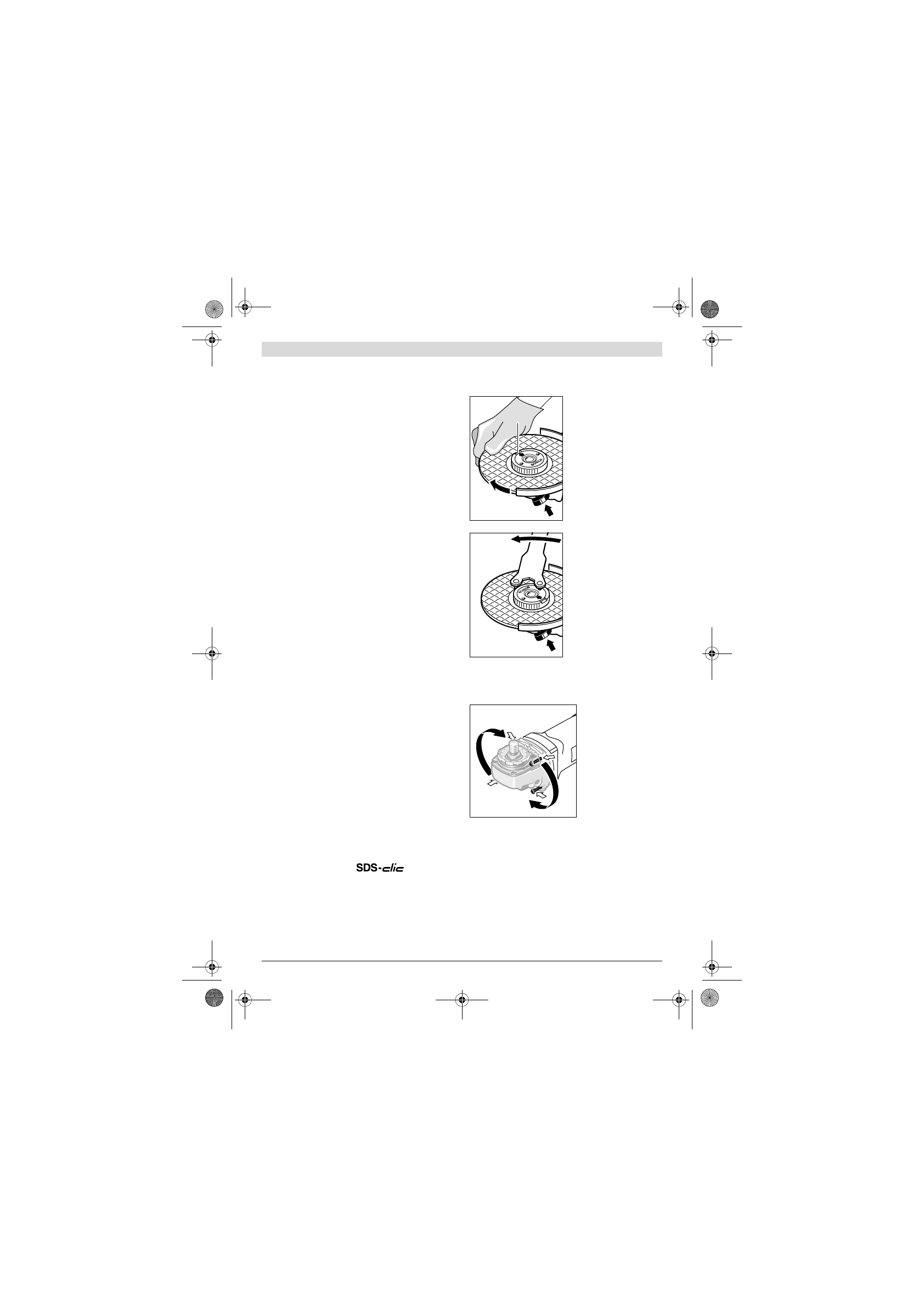

Stlačte aretačné tlačidlo vre-
tena

3

, ak chcete aretovať

brúsne vreteno. Na utiahnu-
tie rýchloupínacej matice
otočte energicky brúsny ko-
túč v smere pohybu hodino-
vých ručičiek.

Správne upevnená a nepoš-
kodená rýchloupínacia mati-
ca sa dá uvoľniť rukou otoče-
ním ryhovaného prstenca
proti smeru pohybu hodino-
vých ručičiek.

Zablokovanú rýchloupína-
ciu maticu nikdy neuvoľňuj-
te kliešťami, vždy použite
na tento účel kolíkový kľúč.

Kolíkový kľúč nasaďte podľa
obrázka.

Otočenie prevodovej hlavy



Pred každou prácou na ručnom elektrickom náradí vy-
tiahnite zástrčku náradia zo zásuvky.

Prevodovú hlavu môžete
otáčať po krokoch v hod-
note 90 ° stupňov. Ta-
kýmto spôsobom si mô-
žete v špeciálnych prípa-
doch nastaviť vypínač do
výhodnejšej polohy, nap-
ríklad pri rezaní s odsá-
vacím krytom pomocou
vodiacich saní

18

, alebo

ak ste ľavákom.

Celkom vyskrutkujte 4 skrutky. Prevodovú hlavu opatrne na-
kloňte

bez toho, aby ste ju demontovali z telesa náradia

 do

novej polohy. 4 skrutky opäť utiahnite.

Odsávanie prachu a triesok



Prach z niektorých materiálov, napr. z náterov obsahujú-
cich olovo, z niektorých druhov tvrdého dreva, minerálov a
kovov môže byť zdraviu škodlivý. Kontakt s takýmto pra-
chom alebo jeho vdychovanie môže vyvolávať alergické re-
akcie a/alebo spôsobiť ochorenie dýchacích ciest pracov-
níka, prípadne osôb, ktoré sa nachádzajú v blízkosti praco-
viska.
