 Português |

41

Bosch Power Tools

1 609 92A 0J8 | (4.7.14)

Patim de guía

O patim de guia

15

 evita que a ferramenta eléctrica e a peça a

ser trabalhada emperrem.

Soltar as porcas de orelhas no patim de guia

15

. Premir as du-

as porcas de orelhas e colocar as cabeças dos parafusos nos
orifícios oblongos que se encontram no lado de baixo da co-
bertura de protecção

6

. Ajustar a profundidade de corte de-

sejada e apertar a porca de orelhas.

Montar ferramentas abrasivas



Antes de todos trabalhos na ferramenta eléctrica deve-
rá puxar a ficha de rede da tomada.



Não tocar em rebolos e discos de corte antes de esfria-
rem.

Os discos se tornam bem quentes durante o trabalho.



Só utilizar discos de corte diamantados. Discos dia-
mantados segmentados só devem apresentar ângulos
de corte negativos e fendas de no máximo 10 mm entre
os segmentos.

Nota:

Só utilizar ferramentas abrasivas com um diâmetro ex-

terior de no máximo 300 mm. Para cortar pedras ou metais
deverá usar sempre as ferramentas abrasivas recomendadas
pela Bosch.

Limpar o veio de rectificação

5

 e todas as peças a serem mon-

tadas.

Premir a tecla de bloqueio do veio

3

 para prender e soltar as

ferramentas abrasivas e para imobilizar o veio de rectificação.



Só accionar a tecla de bloqueio do veio com o veio de
rectificação parado.

Caso contrário é possível que a fer-

ramenta eléctrica seja danificada.

Observe as dimensões das ferramentas abrasivas. O diâme-
tro do furo deve ser do tamanho certo para o flange de admis-
são. Não utilizar adaptadores nem redutores.

Ao utilizar discos de corte diamantados deverá assegurar-se
de que a seta do sentido de rotação sobre o disco de corte dia-
mantado coincida com o sentido de rotação da ferramenta
eléctrica (veja seta do sentido de rotação sobre o cabeçote de
engrenagens).

A sequência de montagem está apresentada na página de es-
quemas.

Para fixar o disco abrasivo/disco de corte deverá atarraxar a
porca de aperto

13

 e apertá-la com a chave de dois furos, veja

secção “Porca de aperto rápido ”.



Após montar a ferramenta abrasiva deverá controlar,
antes de ligar a ferramenta eléctrica, se a ferramenta
abrasiva está montada correctamente e se pode ser
movimentada livremente. Assegure-se de que a ferra-
menta abrasiva não entre em contacto com outras pe-
ças.

Porca de aperto rápido

Para substituir facilmente as ferramentas abrasivas sem ter
que utilizar outras ferramentas, poderá utilizar, em vez da
porca de aperto

13

, a porca de aperto rápido

12

.



A porca de aperto rápido 12 só deve ser utilizada para
discos abrasivos ou para discos de corte.

Só utilizar uma porca de aperto 12 que esteja em perfeito
estado e sem danos.

Ao atarraxar, observe que o lado da porca de aperto rápi-
do com a legenda 12 não mostre para o disco abrasivo; a
seta deve mostrar para a marca de índice 21.

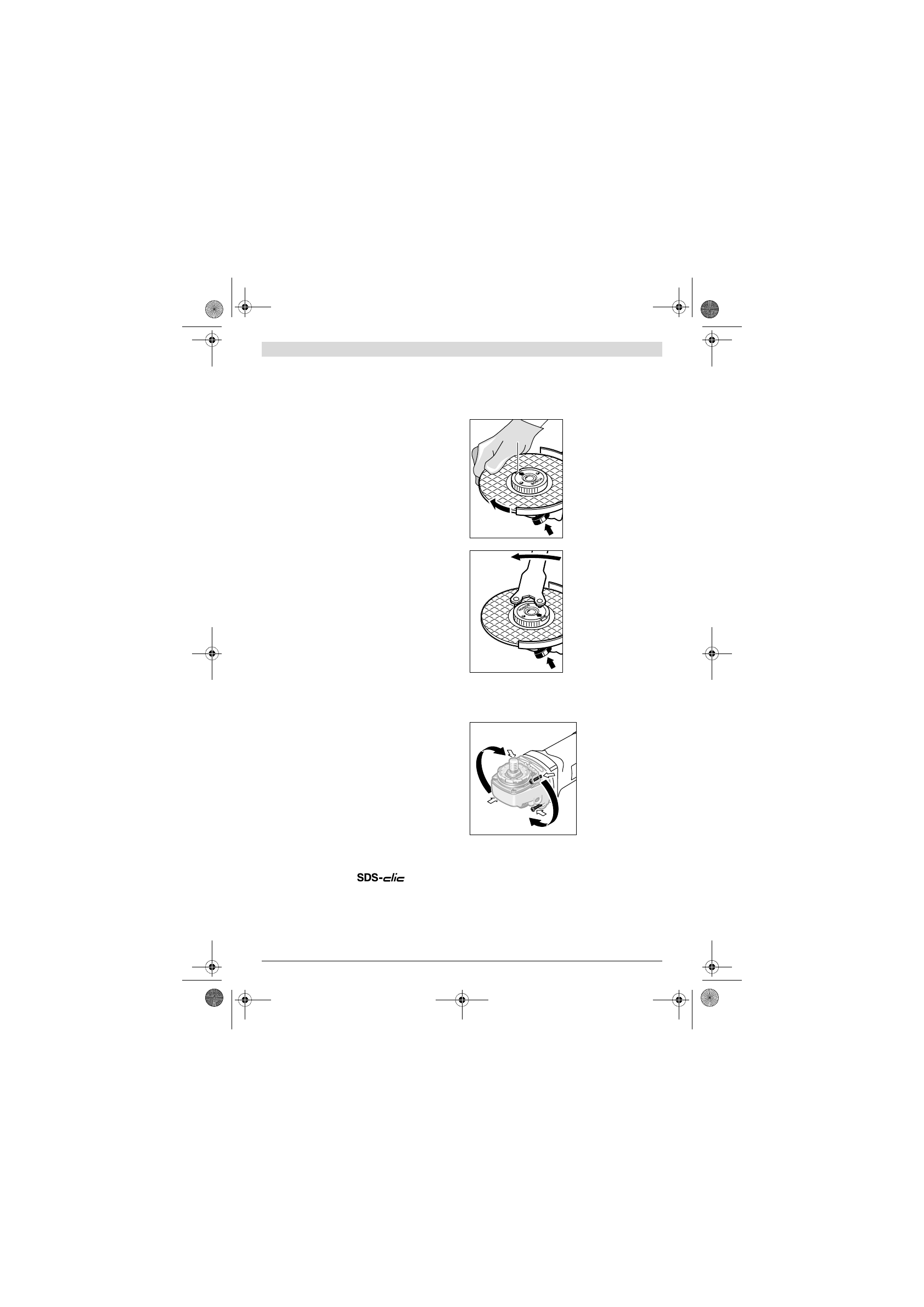

Premir a tecla de bloqueio do
veio

3

 para imobilizar o veio

de rectificação. Girar o disco
abrasivo fortemente no senti-
do dos ponteiros do relógio
para apertar a porca de aper-
to rápido.

Uma porca de aperto rápido
atarraxada de forma correcta
pode ser solta com a mão;
basta girar o anel serrilhado
no sentido contrário dos pon-
teiros do relógio.

Jamais soltar uma porca de
aperto rápido com um alica-
te, mesmo se estiver presa,
mas utilizar a chave de dois
furos.

 Aplicar a chave de dois

furos como indicado na figu-
ra.

Girar o cabeçote de engrenagens



Antes de todos trabalhos na ferramenta eléctrica deve-
rá puxar a ficha de rede da tomada.

O cabeçote de engrena-
gens pode ser girado em
passos de 90 °. Desta
forma é possível colocar
o interruptor de ligar-
desligar numa posição
mais propícia para cer-
tos trabalhos especiais,
p. ex. para trabalhos de
corte com a capa de aspi-
ração com carril de guia

18

 ou para esquerdinos.

Desatarraxar completamente os 4 parafusos. Deslocar o ca-
beçote de engrenagens cuidadosamente,

e sem retirar da

carcaça

, para a nova posição. Reapertar os 4 parafusos.

Aspiração de pó/de aparas



Pós de materiais como por exemplo, tintas que contém
chumbo, alguns tipos de madeira, minerais e metais, po-
dem ser nocivos à saúde. O contacto ou a inalação dos pós
pode provocar reações alérgicas e/ou doenças nas vias
respiratórias do utilizador ou das pessoas que se encon-
trem por perto.

21
