 Українська |

147

Bosch Power Tools

1 609 92A 0J8 | (4.7.14)

Відкрийте затискний важіль

8

. Надіньте захисний кожух

5

кодованим кулачком

17

 у кодований паз на шийці

шпинделя, щоб буртик захисного кожуха сів на фланець
електроприладу, та поверніть захисний кожух

5

 в бажане

положення. Затисніть затискний важіль

8

.



Захисний кожух 5 треба встановити так, щоб іскри
не могли летіти в напрямку працюючого з
приладом.

Сила затискання замка попередньо відрегульована для
забезпечення міцної посадки захисного кожуха

6

. Силу

затискання можна збільшити підтягуванням
юстирувального гвинта

7

. Слідкуйте за міцною посадкою

захисного кожуха

6

 і регулярно перевіряйте міцність

посадки.

Вказівка:

 Завдяки кодованим кулачкам на захисному

кожусі

5

 можна монтувати лише захисний кожух, що

розрахований на відповідний електроприлад.

Дугоподібна рукоятка

Закріпіть дугоподібну рукоятку

1

, як показано на

малюнку, на головці редуктора.

Напрямні

Напрямні

15

 запобігають перекошуванню

електроприладу і оброблюваної заготовки.

Відпустіть гвинти-баранчики на напрямних

15

. Натисніть

на обидва гвинти-баранчики і встроміть головки гвинтів в
довгі отвори з нижнього боку захисного кожуха

6

.

Настройте необхідну глибину різання і затягніть гвинти-
баранчики.

Монтаж шліфувальних інструментів



Перед будь-якими маніпуляціями з електроприла-
дом витягніть штепсель з розетки.



Не торкайтеся до шліфувальних і відрізних кругів,
поки вони не охолонуть.

Круги під час роботи дуже

нагріваються.



Використовуйте лише алмазні відрізні круги.
Сегментовані алмазні круги повинні мати лише
негативні кути різання, а максимальна ширина
шліців між сегментами повинна складати 10 мм.

Вказівка:

Використовуйте лише шліфувальні інструменти

із зовнішнім діаметром максимум 300 мм. Розрізайте
камінь і метал лише рекомендованими Bosch
шліфувальними інструментами.

Прочистіть шліфувальний шпиндель

5

 і всі деталі, що

будуть монтуватися.

При монтажі і демонтажі шліфувальних інструментів
натисніть на фіксатор шпинделя

3

, щоб зафіксувати

шліфувальний шпиндель.



Перш, ніж натискати на фіксатор шпинделя,
зачекайте, поки шліфувальний шпиндель не
зупиниться!

В противному разі електроприлад може

пошкодитися.

Зважайте на розміри шліфувальних інструментів. Отвір за
своїм діаметром має пасувати до опорного фланця. Не
використовуйте адаптери або перехідники.

При використанні алмазних відрізних дисків слідкуйте за
тим, щоб стрілка напрямку обертання на алмазному
відрізному диску відповідала напрямку обертання
електроприладу (див. стрілку напрямку обертання на
головці редуктора).

Послідовність монтажу показана на сторінці з малюнком.

Для закріплення шліфувального/відрізного круга
накрутіть затискну гайку

13

 і закрутіть її за допомогою

гайкового ключа, див. розділ «Швидкозатискна гайка».



Після монтажу шліфувального інструмента, перш
ніж вмикати прилад, перевірте, чи правильно
вмонтований шліфувальний інструмент і чи вільно
він може обертатися. Впевніться, що шліфувальний
інструмент не зачіпає захисний кожух або інші
деталі.

Швидкозатискна гайка

Для простої заміни шліфувального інструмента без
використання додаткових інструментів Ви можете замість
затискної гайки

13

 використовувати швидкозатискну

гайку

12

.



Швидкозатискну гайку 12 дозволяється
використовувати лише для шліфувальних і
відрізних кругів.

Використовуйте лише бездоганну, непошкоджену
швидкозатискну гайку 12.

При закручуванні слідкуйте за тим, щоб промаркована
сторона швидкозатискної гайки 12 не дивилася на
шліфувальний круг; стрілка повинна дивитися на
індексну позначку 21.

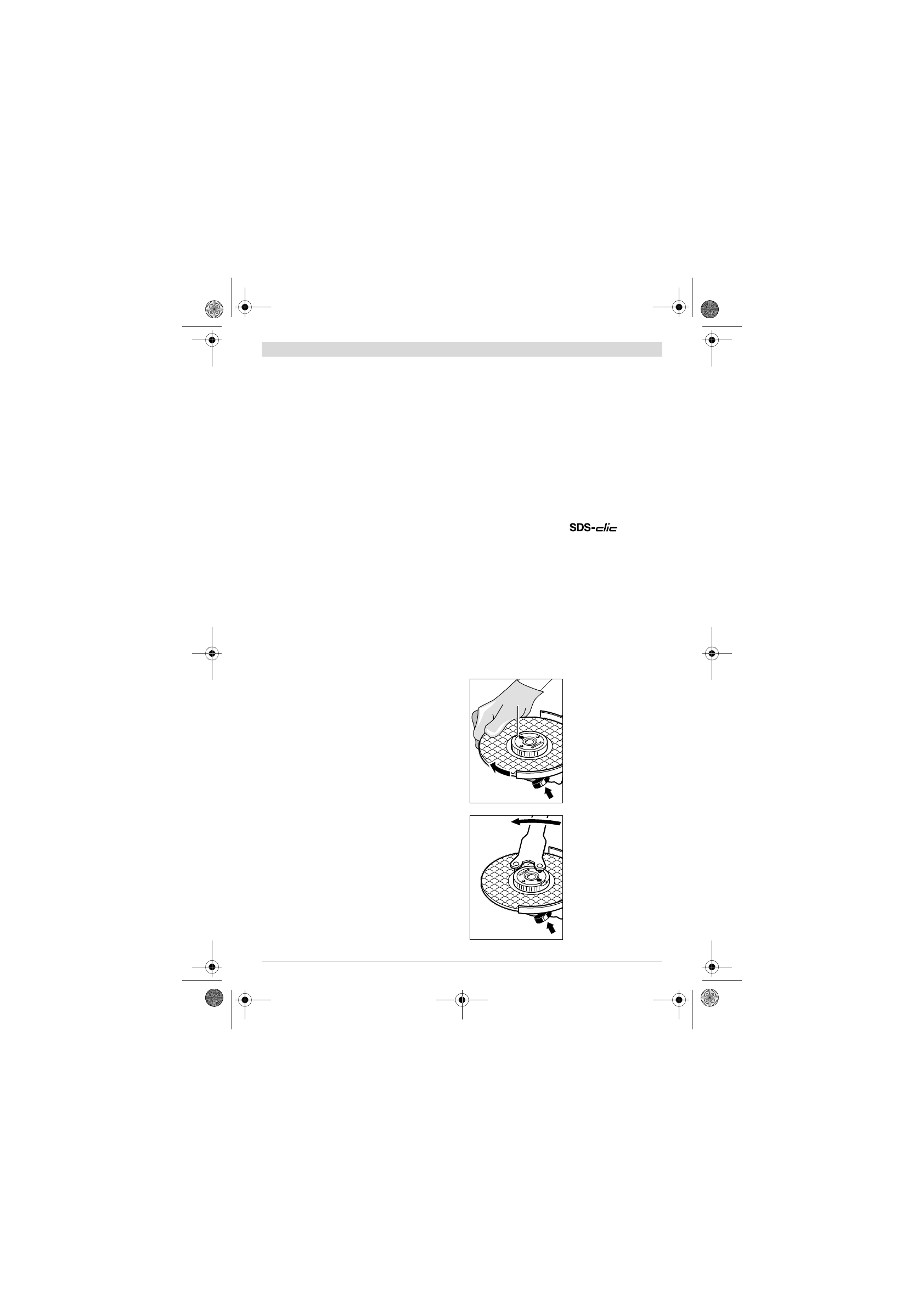

Натисніть на фіксатор
шпинделя

3

, щоб зупинити

шліфувальний шпиндель.
Для затягнення
швидкозатискної гайки з
силою поверніть
шліфувальній круг за
стрілкою годинника.

Закріплену належним
чином, непошкоджену
швидкозатискну гайку
можна відпустити, вручну
повертаючи кільце з
накаткою проти стрілки
годинника.

Ніколи не відкручуйте
швидкозатискну гайку,
яка сидить дуже міцно,
кліщами, використовуйте
гайковий ключ.

 Приставте

гайковий ключ, як показано
на малюнку.

21
