Кесуге арналған қорғағыш қаптама



Алмасты абразивтер көмегімен кесу үшін әрқашан
кесуге арналған қаптаманы 6 пайдаланыңыз.



Тасты кескенде шаңның жеткілікті сорылуын
қамтамасыз етіңіз.

Қысқыш тұтқышты

8

 ашыңыз. Қорғайтын қаптаманы

5

кодтау жұдырықшасымен

17

 шпиндель мойнындағы

кодтау ойығына қорғайтын қаптаманың қамыты электр
құралының фланеціне отырғанша салыңыз да, қорғайтын
қаптаманы

5

 керекті күйге бұраңыз. Цангалық қысқышты

8

 жабыңыз.



Қорғағыш қаптаманы 5 оператордың жағына қарай
ұшқындардың ұшуы болмайтындай орнатыңыз.

Құлыптың қысу күші қорғағыш қаптаманың қатты
орнатылуына алдын ала реттелген

6

.

7

 реттеу бұрандасын

тарту арқылы қысу күшін көтеруге болады. Қорғайтын
қаптаманың

6

 тұрақты тұруына көз жеткізіп, оны жүйелі

түрде тексеріңіз.

Нұсқау:

 Қорғағыш қаптамадағы кодтау жұдырықшалары

5

 тек электр құралға жарайтын жабдықты орнатуды

қамтамасыз етеді.

Дөңгелек тұтқа

Дөңгелек тұтқаны

1

 суретте көрсетілгендей редуктор

басында бекітіңіз.

Бағыттауыштар

Бағыттауыш

15

 алмалы-салмалы аспап дайындаманың

қисаюына жол бермейді.

Бағыттауыштағы қалақты сомындарды босатыңыз

15

. Екі

қалақты сомынға басып бұранда бастарын

6

 қорғағыш

қаптамасының астындағы ұзын тесіктерге салыңыз.
Керекті кесу тереңдігін орнатып, қалақты сомынды тартып
қойыңыз.

Ажарлауыш құралдарын орнату



Барлық жұмыстардан алдын электр құралының
желілік айырын розеткадан шығарыңыз.



Тегістеу және кесу шеңберлеріне тимеңіз.

Шеңберлер жұмыс кезінде қызады.



Алмасты тегістеу шеңберін пайдаланыңыз.
Бұнақты алмасты шеңберлер тек теріс кесу
бұрышымен бұнақ арасында 10 мм максималды
ойықтық болуы керек.

Ескертпе:

Тек сыртқы диаметрі максималды 300 мм

болатын ажарлау аспаптарын пайдаланыңыз. Тас немесе
металды кесу үшін тек Bosch ұсынған ажарлау аспаптарын
пайдаланыңыз.

Тегістеу шпинделін

5

 және барлық орнатылатын

құралдарды тазалаңыз.

Абразивті құралды бұрап алу және бекіту үшін шпиндельді
бекіту түймесін

3

 басып, шпиндельді бекітіңіз.



Шпиндельді бекіту түймесін тек шпиндель
тоқтатылған күйде басыңыз.

Әйтпесе электр құралын

зақымдау мүмкін.

Тегістеу құралдарының өлшемдерін ескеріңіз. Орнату
тесігінің диаметрі тірек фланецке сәйкес болуы керек.
Адаптерлерді немесе жалғастырғыш тетіктерді
пайдаланбаңыз.

Алмас кесу шеңберлерін пайдаланғанда алмас кесу
шеңберіндегі жылжыту бағытының көрсеткісі электр
құралдағы айналу бағытына сәйкес болуын қадағалаңыз
(редукторлық бастағы көрсеткіні қараңыз).

Орнату реті суреттер бар бетте көрсетілген.

Тегістеу/кесу шеңберін бекіту үшін қысқыш гайканы

13

орнатыңыз және екі бүйірлік тесігі бар дөңгелек
гайкаларға арналған кілтпен бұрап бекітіңіз, „Тез қысқыш
гайка“ тарауын қараңыз.



Тегістеу құралын орнатқаннан кейін қосу алдында
орнатудың дұрыстығын және құралдың еркін
айналатынын тексеріңіз. Тегістеу құралы қорғағыш
қаптамаға және басқа бөлшектерге үйкелмей
айналып жатқанына көз жеткізіңіз.

Тез қысқыш гайка

Құралдарды пайдаланусыз тегістеу құралын оңай
ауыстыру үшін қысқыш гайканың

13

 орнына тез қысқыш

гайканы

12

 пайдалануға болады.



Тез қысқыш гайканы 12 тек тегістеу және кесу
шеңберлері үшін пайдалануға рұқсат етіледі.

Тек дұрыс, зақымдалмаған тез қысқыш гайканы 12
пайдаланыңыз.

Бұрап бекіту кезінде жазбасы бар тез қысқыш гайка
12 беті тегістеу шеңберіне қарап тұруын қадағалаңыз;
көрсеткі индекстік белгіге 21 нұсқауы керек.

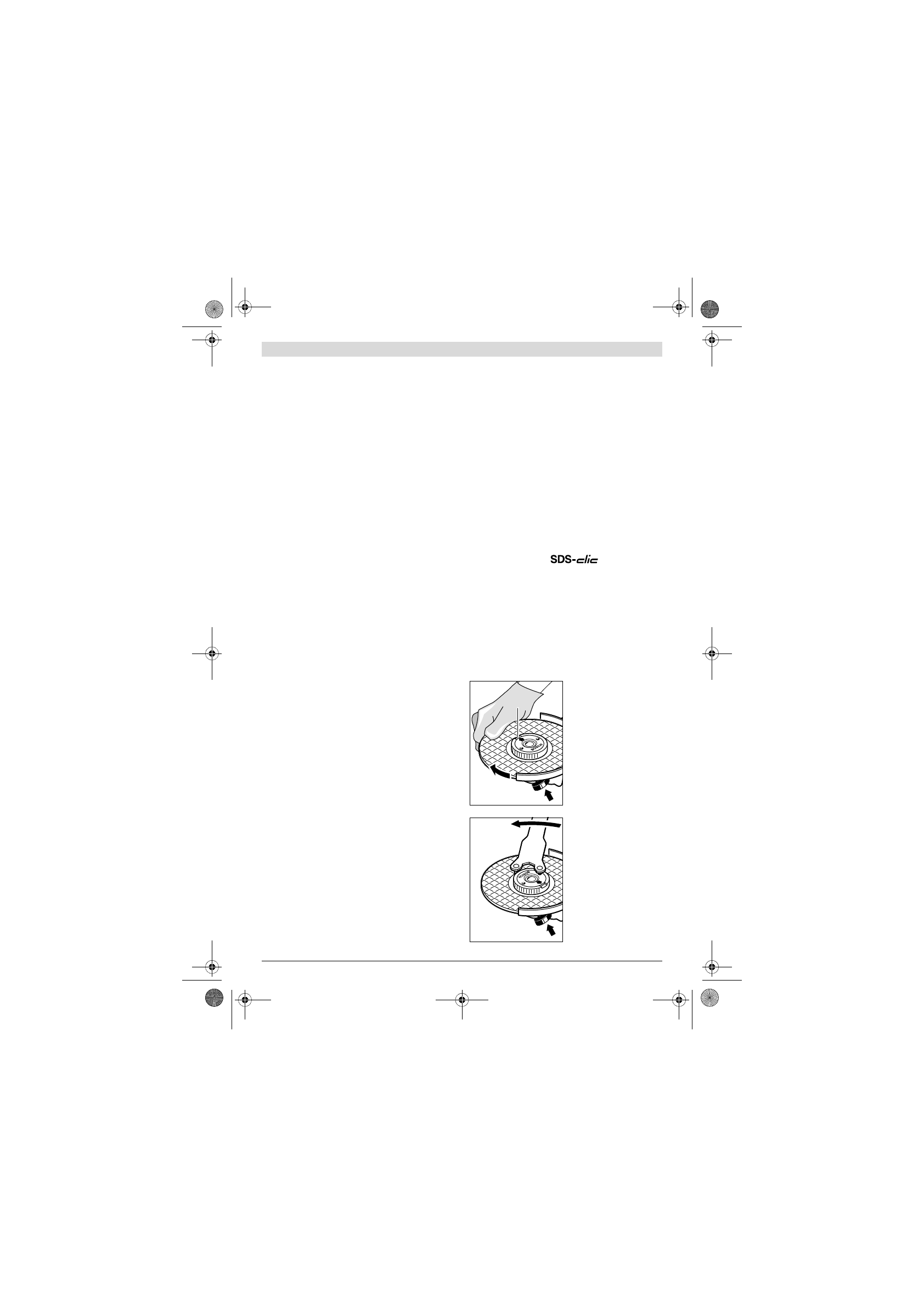

Тегістеу шпинделін

3

 бекіту

үшін шпиндельді бекіту
түймесін басыңыз. Тез
қысқыш гайканы бекемдеу
үшін тегістеу шеңберін күш
салып сағат тілімен
бұрыңыз.

Дұрыс бекітілген,
зақымдалмаған тез қысқыш
гайканы сақинаны сағат
тіліне кері бұру арқылы
бұра алуға болады.

Ешқашан қатты
бекемделген тез қысқыш
гайканы тістеуікпен бұрап
алмаңыз, екі бүйірлік
тесігі бар гайка кілтін
пайдаланыңыз.

 Гайка

кілтін суретте
көрсетілгендей екі бүйірлік
тесігімен орнатыңыз.

21
