 Italiano |

49

Bosch Power Tools

1 609 92A 0J8 | (4.7.14)

Impugnatura

Fissare l’impugnatura

1

 alla testata ingranaggi come illustrato

nella figura.

Slitta di guida

La slitta di guida

15

 impedisce che l’accessorio ed il pezzo in

lavorazione possano prendere delle angolazioni improprie.

Allentare i dadi ad alette sulla slitta di guida

15

. Premere su

entrambi i dadi ad alette ed inserire le teste delle viti nei fori
longitudinali sul lato inferiore della cuffia di protezione

6

. Re-

golare la profondità di taglio desiderata e serrare saldamente
i dadi ad alette.

Montaggio degli utensili abrasivi



Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.



Non toccare mole abrasive da sgrosso e taglio prima
che le stesse si siano raffreddate.

Durante il lavoro le

mole diventano bollenti.



Utilizzare solo ed esclusivamente mole da taglio dia-
mantate. Le mole diamantate segmentate devono ave-
re solo angoli di taglio negativi, e la distanza massima
tra i segmenti è di 10 mm.

Nota bene:

Utilizzare esclusivamente utensili abrasivi con un

diametro esterno di massimo 300 mm. Per la troncatura di
pietre o metallo utilizzare esclusivamente utensili abrasivi
consigliati da Bosch.

Pulire la filettatura alberino

5

 e tutti i componenti da montare.

Per bloccare in posizione e sbloccare gli utensili abrasivi, pre-
mere il tasto di bloccaggio dell’alberino

3

 per bloccare l’albe-

rino.



Azionare il tasto di bloccaggio dell’alberino solo ed
esclusivamente quando l’alberino è fermo.

In caso con-

trario l’elettroutensile potrebbe subire dei danni.

Tenere sempre in considerazione le dimensioni degli utensili
abrasivi. Il diametro del foro deve corrispondere perfetta-
mente e senza gioco alla flangia. Non utilizzare mai né riduzio-
ni né adattatori.

Utilizzando mole da taglio diamantate, accertarsi che la frec-
cia indicante il senso di rotazione applicata sulla mola da ta-
glio diamantata corrisponda al senso di rotazione dell’elettro-
utensile (vedere freccia indicante il senso di rotazione
applicata sulla testata ingranaggi).

La sequenza del montaggio è riportata sulla pagina con la rap-
presentazione grafica.

Per il fissaggio della mola abrasiva da sgrosso e taglio avvitare
il dado di serraggio

13

 e stringerlo con la chiave a forcella, ve-

dere paragrafo «Dado di serraggio rapido ».



Dopo il montaggio dell’utensile abrasivo verificare pri-
ma dell’accessione, se l’utensile abrasivo è montato in
modo corretto e può essere girato senza impedimenti.
Assicurarsi che l’utensile abrasivo non venga a contat-
to con la cuffia di protezione o altre parti.

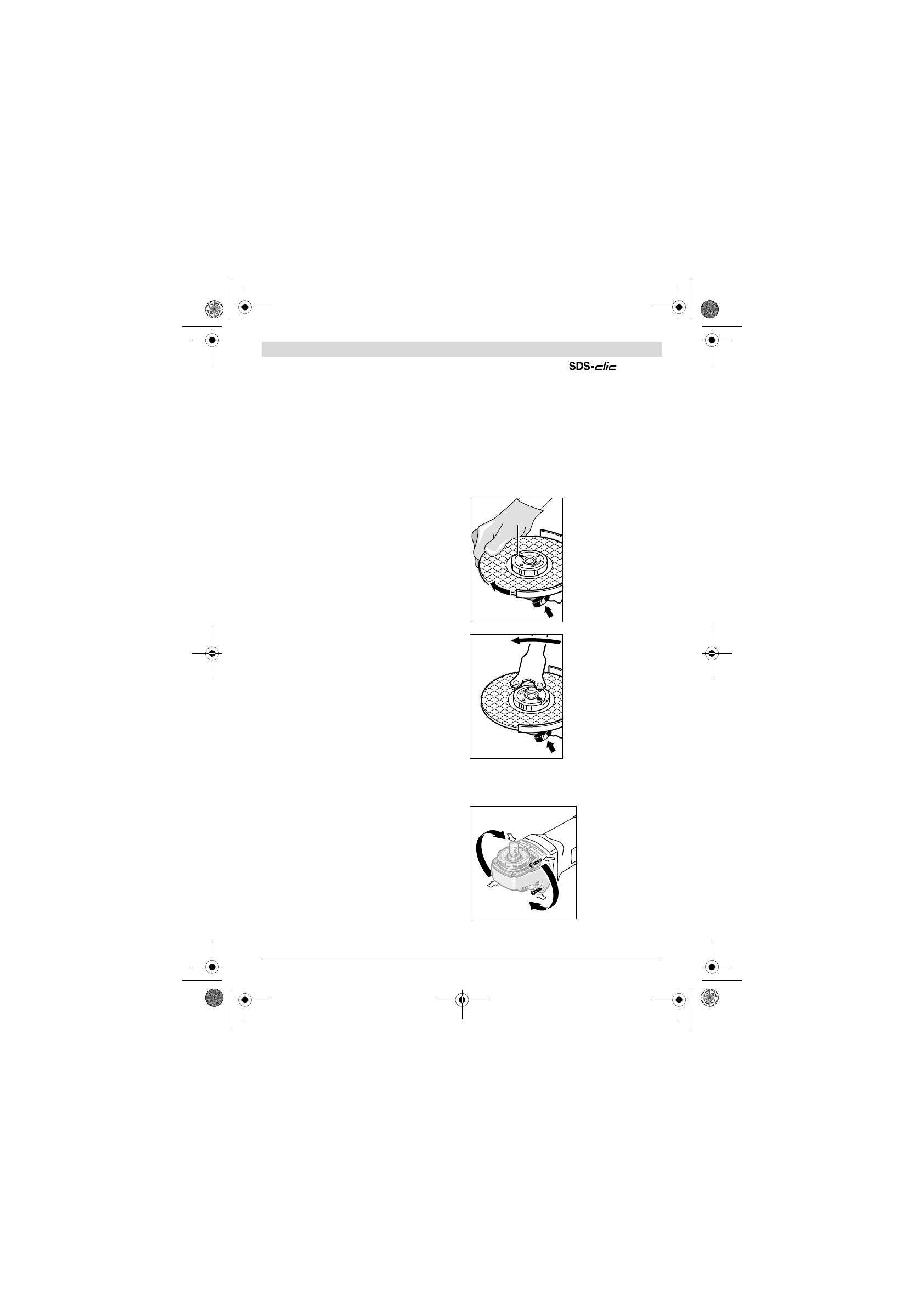

Dado a serraggio rapido

Per una sostituzione veloce dell’utensile abrasivo senza l’im-
piego di ulteriori attrezzi, al posto del dado di serraggio

13

 è

possibile utilizzare il dado di serraggio rapido

12

.



Il dado di serraggio rapido 12 può essere utilizzato sol-
tanto per mole abrasive da sgrosso e taglio.

Utilizzare esclusivamente dadi di serraggio rapido 12 in-
tatti ed in perfetto stato.

Avvitandolo, accertarsi che la parte su cui si trovano le
scritte del dado di serraggio rapido 12 non indichi verso il
disco abrasivo; la freccia deve indicare verso la marcatura
di posizionamento 21.

Premere il tasto di arresto al-
berino

3

 in modo da bloccare

l’alberino. Per stringere forte
il dado di serraggio rapido,
ruotare la mola abrasiva con
forza in senso orario.

Un dado di serraggio rapido
intatto ed avvitato a regola
d’arte può essere sbloccato
manualmente girando in sen-
so antiorario l’anello zigrina-
to.

Non cercare mai di sblocca-
re un dado di serraggio rapi-
do con una tenaglia ma uti-
lizzare una chiave a
forcella.

 Applicare la chiave

a forcella come indicato
nell’illustrazione.

Rotazione della testata ingranaggi



Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.

É possibile ruotare la te-
stata ingranaggi in seg-
menti di 90 °. In questo
modo l’interruttore di av-
vio/arresto può essere
posizionato, per casi
operativi particolari, in
una posizione di maneg-
gio più favorevole, p. es.
per lavori di troncatura
con la cuffia di aspirazio-
ne con la slitta di guida

18

 oppure per mancini.

21
