 Español |

33

Bosch Power Tools

1 609 92A 0J8 | (4.7.14)

Montaje de los útiles de amolar



Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de corrien-
te.



Antes de tocarlos, espere a que los discos de amolar y
tronzar se hayan enfriado.

Los discos se ponen muy ca-

lientes al trabajar.



Solamente use discos tronzadores diamantados. Si los
discos tronzadores diamantados van segmentados es
imprescindible que dispongan de unos ángulos de cor-
te negativos y unas ranuras entre los segmentos de un
ancho máximo de 10 mm.

Observación:

Solamente utilice útiles con un diámetro exte-

rior máximo de 300 mm. Solamente use los útiles para tron-
zando de piedra y metal que Bosch recomienda.

Limpie el husillo

5

 y todas las demás piezas a montar.

Al sujetar y aflojar los útiles de amolar, retenga el husillo ac-
cionando para ello el botón de bloqueo del husillo

3

.



Solamente accione el botón de bloqueo del husillo es-
tando detenido el husillo.

En caso contrario podría dañar-

se la herramienta eléctrica.

Tenga en cuenta las dimensiones de los útiles de amolar. El
diámetro del orificio debe ajustar correctamente en la brida
de apoyo. No emplee adaptadores ni piezas de reducción.

Al montar discos tronzadores diamantados, observar que la
flecha de dirección de éstos coincida con el sentido de giro de
la herramienta eléctrica (ver flecha marcada en el cabezal del
aparato).

El orden de montaje puede observarse en la página ilustrada.

Para sujetar el disco de amolar/tronzar, enroscar la tuerca de
fijación

13

 y apretarla a continuación con la llave de dos pivo-

tes, ver apartado “Tuerca de fijación rápida ”.



Una vez montado el útil de amolar, antes de ponerlo a
funcionar, verificar si éste está correctamente monta-
do, y si no roza en ningún lado. Asegúrese de que el útil
no roza contra la caperuza protectora, ni otras piezas.

Tuerca de fijación rápida

Para cambiar de forma sencilla el útil de amolar, sin necesidad
de aplicar herramientas auxiliares, puede Ud. emplear a tuer-
ca de fijación rápida

12

 en lugar de la tuerca de fijación

13

.



La tuerca de fijación rápida 12 solamente deberá utili-
zarse para sujetar discos de amolar o tronzar.

Solamente utilice tuercas de fijación rápida 12 sin dañar y
en perfecto estado.

Al enroscarla, prestar atención a que la cara grabada de la
tuerca de fijación rápida 12 no quede orientada hacia el
disco de amolar; la flecha deberá coincidir además con la
marca índice 21.

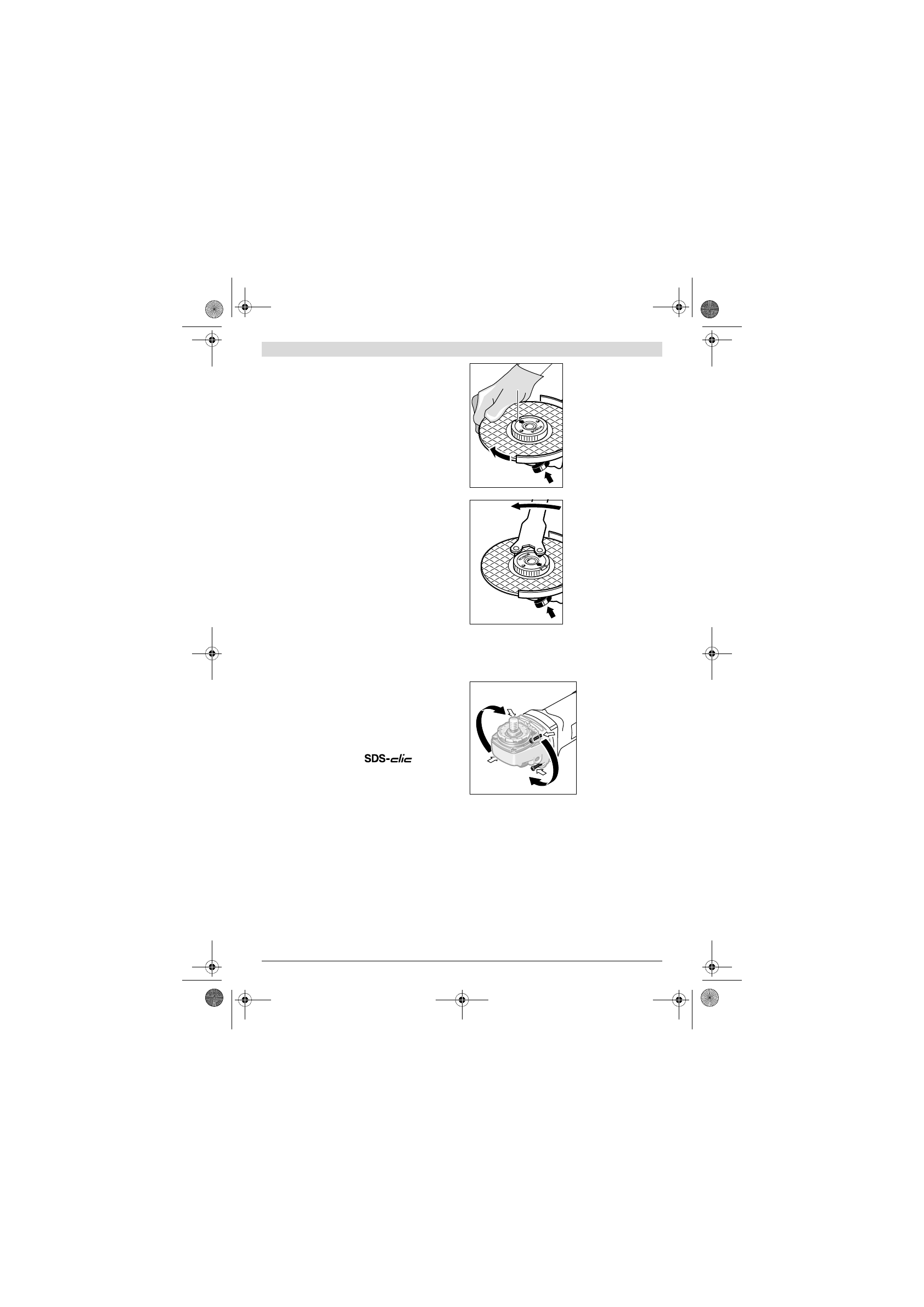

Accione el botón de bloqueo
del husillo

3

 para retener el

husillo. Para apretar la tuerca
de fijación, girar fuertemente
el disco de amolar en el senti-
do de las agujas del reloj.

Una tuerca de fijación rápida,
correctamente montada,
puede aflojarse a mano giran-
do el anillo moleteado en sen-
tido contrario a las agujas del
reloj.

Jamás intente aflojar una
tuerca de fijación rápida
agarrotada con unas tena-
zas; utilice para ello la llave
de dos pivotes.

 Aplique la lla-

ve de dos pivotes según se
muestra en la figura.

Giro del cabezal del aparato



Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de corrien-
te.

Es posible girar el cabe-
zal del engranaje en pa-
sos de 90 °. Ello le permi-
te colocar el interruptor
de conexión/desco-
nexión en una posición
de operación más cómo-
da si es Ud. zurdo, o al
realizar ciertos trabajos
especiales como, p. ej.,
al tronzar con la caperu-
za de aspiración con el
soporte guía

18

.

Desenrosque completamente los cuatro tornillos. Gire cuida-
dosamente el cabezal del aparato

sin separarlo de la carcasa

a la nueva posición. Apriete los cuatro tornillos.

Aspiración de polvo y virutas



El polvo de ciertos materiales como, pinturas que conten-
gan plomo, ciertos tipos de madera y algunos minerales y
metales, puede ser nocivo para la salud. El contacto y la
inspiración de estos polvos pueden provocar en el usuario
o en las personas circundantes reacciones alérgicas y/o
enfermedades respiratorias.
Ciertos polvos como los de roble, encina y haya son consi-
derados como cancerígenos, especialmente en combina-
ción con los aditivos para el tratamiento de la madera (cro-

21
