Montaaž

Kaitseseadiste paigaldus



Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.



Seadet tohib kasutada üksnes siis, kui seadme külge on
paigaldatud kaitsekate ja kaarkäepide.

Kettakaitse lõikamiseks



Teemantkattega lihvimistarvikute kasutamisel lõika-
miseks võtke alati kasutusele lõikamiseks ettenähtud
kettakaitse 6.



Kivi lõikamisel tagage piisav tolmueemaldus.

Avage kinnitushoob

8

. Asetage kettakaitse

5

 kodeerimisnuki-

ga

17

 spindlikaelal olevasse kodeerimissoonde, nii et ketta-

kaitse võru on tööriista flantsil ja keerake kettakaitse

5

 soovi-

tud asendisse. Sulgege kinnitushoob

8

.



Reguleerige kettakaitse 5 nii, et sädemed ei lenda
seadme kasutaja poole.

Kinnitusjõud on välja reguleeritud selliselt, et see tagab ketta-
kaitse

6

 tugeva kinnitumise. Kettakaitse reguleerimise kruvi

7

pingutamisega saab kinnitusjõudu suurendada. Veenduge, et
kettakaitse

6

 on korralikult kinnitatud, ja kontrollige seda re-

gulaarselt.

Märkus:

 Kettakaitse

5

 koodnukid tagavad, et monteerida

saab vaid antud seadme jaoks sobivat kettakaitset.

Kaarkäepide

Kinnitage kaarkäepide

1

 joonisel näidatud viisil reduktoripea

külge.

Juhtkelk

Juhtkelk

15

 hoiab ära seadme ja tooriku kalduvajumise.

Keerake lahti juhtkelgu

15

 küljes olevad liblikmutrid. Vajutage

mõlemale liblikmutrile ja asetage kruvipead kettakaitse

6

 alu-

misel küljel olevatesse pikiavadesse. Reguleerige välja soovi-
tud lõikesügavus ja pingutage liblikmutrid kinni.

Lihvimistarvikute paigaldus



Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.



Ärge puudutage lihv- ja kõikekettaid enne, kui need on
jahtunud.

Kettad lähevad töötamisel väga kuumaks.



Kasutage üksnes segmentideta teemantlõikekettaid.
Segmenteeritud teemantlõikekettaid tohib kasutada
üksnes negatiivsete lõikenurkade puhul ja segmentide
vahe võib olla maksimaalselt 10 mm.

Märkus:

Kasutage üksnes lihvimistarvikuid, mille maksimaal-

ne välisläbimõõt on 300 mm. Kivi ja metalli lõikamiseks kasu-
tage üksnes Boschi soovitatud tarvikuid.

Puhastage spindel

5

 ja kõik külgemonteeritavad osad.

Lihvimistarvikute kinnitamiseks ja vabastamiseks vajutage
spindlilukustusnupule

3

, et spindlit lukustada.



Spindlilukustusnupule vajutage üksnes siis, kui spindel
seisab.

Vastasel korral võib seade kahjustuda.

Pidage kinni lihvimistarvikute mõõtmetest. Siseava läbimõõt
peab alusseibiga sobima. Ärge kasutage adaptereid ega ka-
handusdetaile.

Teemantlõikeketaste kasutamisel veenduge, et teemantlõike-
kettal olev pöörlemissuunda tähistav nool ja seadme pöörle-
missuund (vt seadmel olevat pöörlemissuuna noolt) ühtivad.

Paigalduse järjekord on toodud jooniste leheküljel.

Lihv-/lõikeketta kinnitamiseks keerake lahti kinnitusmutter

13

 ja kinnitage ketas silmusvõtmega, vt punkti

„Kiirkinnitusmutter “.



Pärast lihvimistarviku paigaldamist ja enne seadme
sisselülitamist kontrollige, kas lihvimistarvik on kor-
rektselt paigaldatud ja saab vabalt pöörelda. Veendu-
ge, et lihvimistarvik ei puutu kokku kettakaitsme ega
teiste osadega.

Kiirkinnitusmutter

Tarviku vahetamise hõlbustamiseks, ilma et peaksite kasuta-
ma teisi tööriistu, võite kinnitusmutri

13

 asemel kasutada kiir-

kinnitusmutrit

12

.



Kiirkinnitusmutrit 12 tohib kasutada üksnes lihv- või
lõikeketaste puhul.

Kasutage ainult laitmatus korras olevat kahjustamata kiir-
kinnitusmutrit 12.

Mutri kohaleasetamisel jälgige, et kiirkinnitusmutri 12
tekstiga pool ei jääks vastu lihvketast; nool peab olema
suunatud indeksmärgile 21.

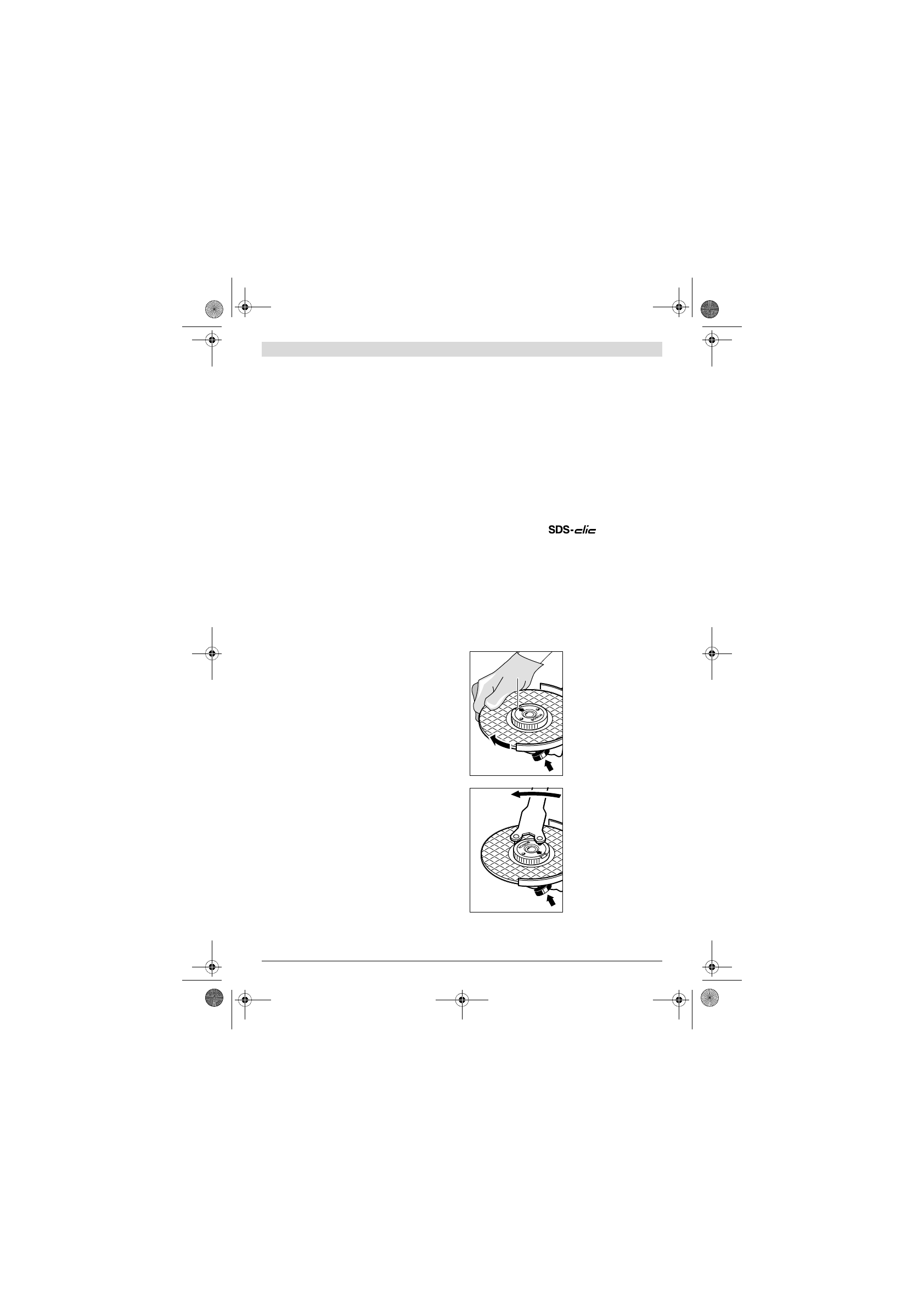

Spindli lukustamiseks vajuta-
ge spindlilukustusnupule

3

.

Kiirkinnitusmutri pingutami-
seks keerake lihvketast tuge-
vasti päripäeva.

Nõuetekohaselt kinnitatud,
kahjustamata kiir-
kinnitusmutri saate lahti, kui
keerate rihveldatud rõngast
käega vastupäeva.

Kõvasti kinnioleva kiir-
kinnitusmutri lahtikeerami-
seks ei tohi kasutada tange,
vaid ainult selleks ettenäh-
tud mutrivõtit.

 Asetage võti

kohale vastavalt joonisele.

21
