82
5. Использование экранного меню
1

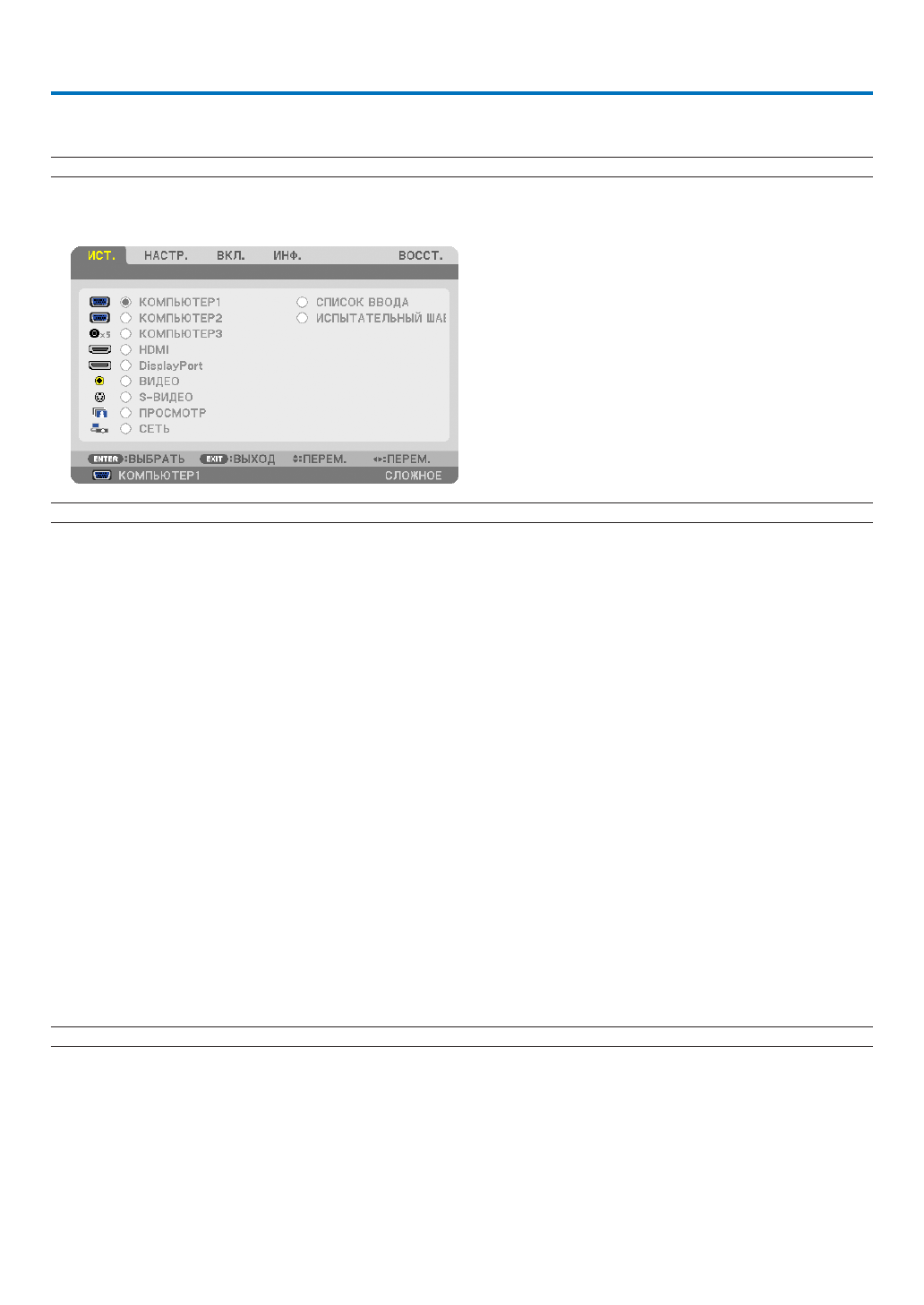

Использование меню
ПРИМЕЧАНИЕ: Во время проецирования чересстрочного видеоизображения экранное меню может отображаться некорректно.
1. Для отображения меню нажмите кнопку MENU на пульте дистанционного управления или корпусе проек
-
тора.
ПРИМЕЧАНИЕ:Такие команды, как
ENTER, EXIT,
,
, расположенные в нижней части экрана, отображают доступные для работы кнопки.
2. Для отображения подменю нажимайте кнопки
на пульте дистанционного управления или корпусе про
-
ектора.
3. Для выбора первого пункта или первой закладки нажмите кнопку ENTER на пульте дистанционного управ
-
ления или корпусе проектора.
4. Нажимайте кнопки
на пульте дистанционного управления или корпусе проектора, чтобы выбрать
какой-либо параметр, который необходимо настроить или установить.
Выбрать требуемую закладку можно с помощью клавиш
на пульте дистанционного управления или
корпусе проектора.
5. Для вызова окна подменю нажмите кнопку ENTER на пульте дистанционного управления или корпусе про
-
ектора.
6. Настраивайте уровень, включайте и выключайте выбранные пункты с помощью клавиш
на пульте
дистанционного управления или корпусе проектора.
Установки будут сохранены до следующих изменений.
7. Повторите действия 2–6 для другого параметра или нажмите кнопку EXIT на пульте дистанционного
управления или корпусе проектора, чтобы закрыть окно меню.
ПРИМЕЧАНИЕ: При показе меню или сообщения некоторые строчки информации могут быть утеряны в зависимости от сигнала и установок.
8. Нажмите кнопку MENU, чтобы закрыть меню.
Чтобы вернуться к предыдущему меню, нажмите кнопку EXIT.
