147
6. Установка и подключение

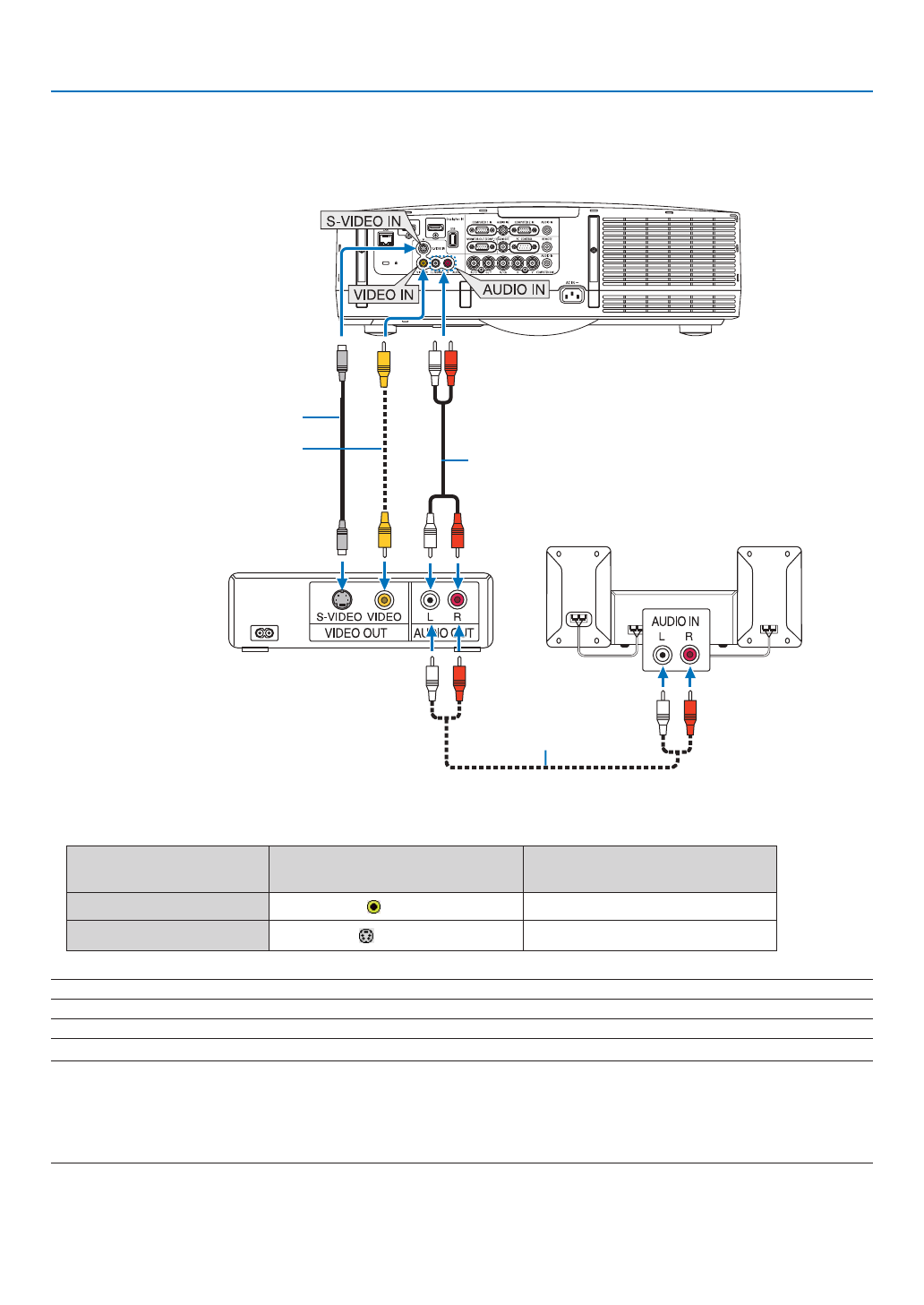

Подключение проигрывателя DVD или других аудио/видео устройств
Подключение Видео/S-Видео входа
• После включения проектора выберите имя источника для соответствующего входного разъема.
Входной разъем
Кнопка SOURCE на корпусе про
-
ектора
Кнопка на пульте дистанционно
-
го управления
Разъем VIDEO IN
VIDEO
VIDEO
S-VIDEO IN
S-VIDEO
S-VIDEO
ПРИМЕЧАНИЕ: AUDIO IN L и R разъемы (RCA) используются совместно для входов видеосигнала и S-видеосигнала.
ПРИМЕЧАНИЕ: Информацию о требованиях к видеовыходу своего оборудования можно получить из инструкции по эксплуатации к этому оборудованию.
ПРИМЕЧАНИЕ:
• Во время воспроизведения источника видеосигнала или S-видеосигнала через преобразователь стандарта развертки в режиме быстрой перемотки изо
-
бражение может отображаться некорректно.
• Видео сигналы можно проецировать, если видео кабель (продается отдельно) подключен к разъему G/Y видеовхода Компьютер 3.
В этом случае установите на экранном меню ВКЛ.
→
ОПЦИЯ(1)
→
ВЫБОР СИГНАЛА (КОМП. 3) для [ВИДЕО] и выберите Компьютер 3 в качестве входа.
Аудио кабель (приобретает-
ся дополнительно)
S-Видео кабель (приобретается до-
полнительно)
Видео кабель (приобретается допол-
нительно)
Аудио устройства
Аудио кабель (приобрета-
ется дополнительно)
