212
9. Приложение

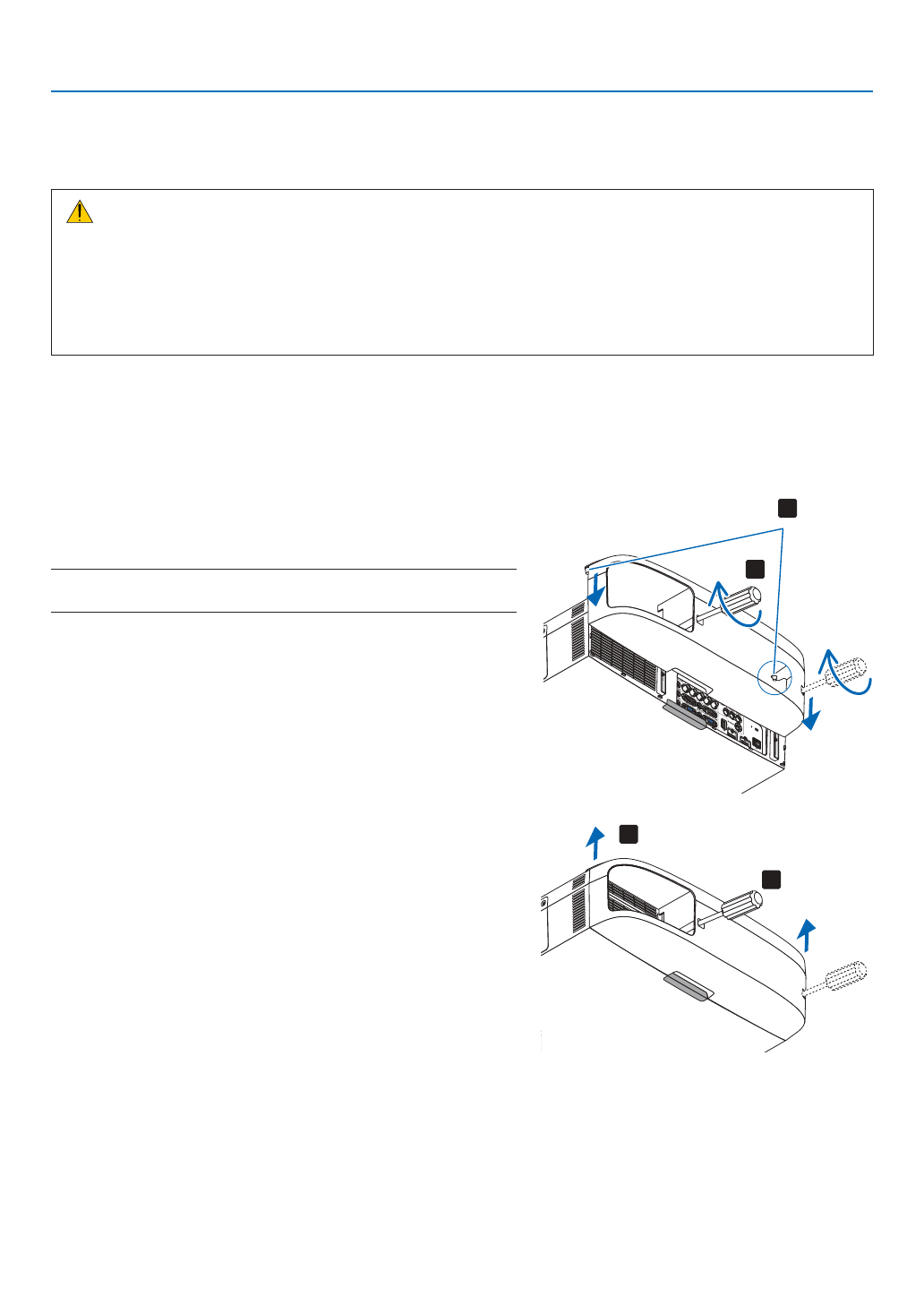

Установка крышки кабеля (продается отдельно)
Продающаяся отдельно крышка кабеля поможет спрятать кабели для поддержания чистоты.
ВНИМАНИЕ!
• После установки крышки кабеля, обязательно закрепите его входящими в комплект винтами. Иначе крышка
кабеля может упасть, повредиться и стать причиной травмы.
• Не скручивайте силовой кабель, когда закрываете его крышкой кабеля. Иначе может возникнуть пожар.
• Не применяйте чрезмерных усилий к крышке кабеля. В результате таких действий можно повредить крышку
кабеля, в результате чего проектор может упасть или нанести вред.
Установка
Подготовка:
1. Подключите к проектору шнур питания и другие кабели (соединительные провода не указаны на схемах).
2. Приготовьте крестообразную отвертку.
1. Совместите два круглых выступа на боковых сторонах
крышки кабеля с пазами на нижней части проектора, чтобы
вставить крышку.
ПРИМЕЧАНИЕ: Будьте внимательны, не зажмите шнур питания и другие кабели крышкой
кабеля.
2. Закрутите винты крышки кабеля по часовой стрелке.
- Надежно затяните винты.
Демонтаж
1. Выкручивайте винты крышки кабеля против часовой
стрелки, пока они не будут легко проворачиваться.
- В это время удерживайте крышку кабеля, чтобы она не
упала.
- Винты не вынимаются.
2. Снимите крышку кабеля.
- Немного подвигайте крышку кабеля, а затем потяните
вверх.
1
2
1
2
