100

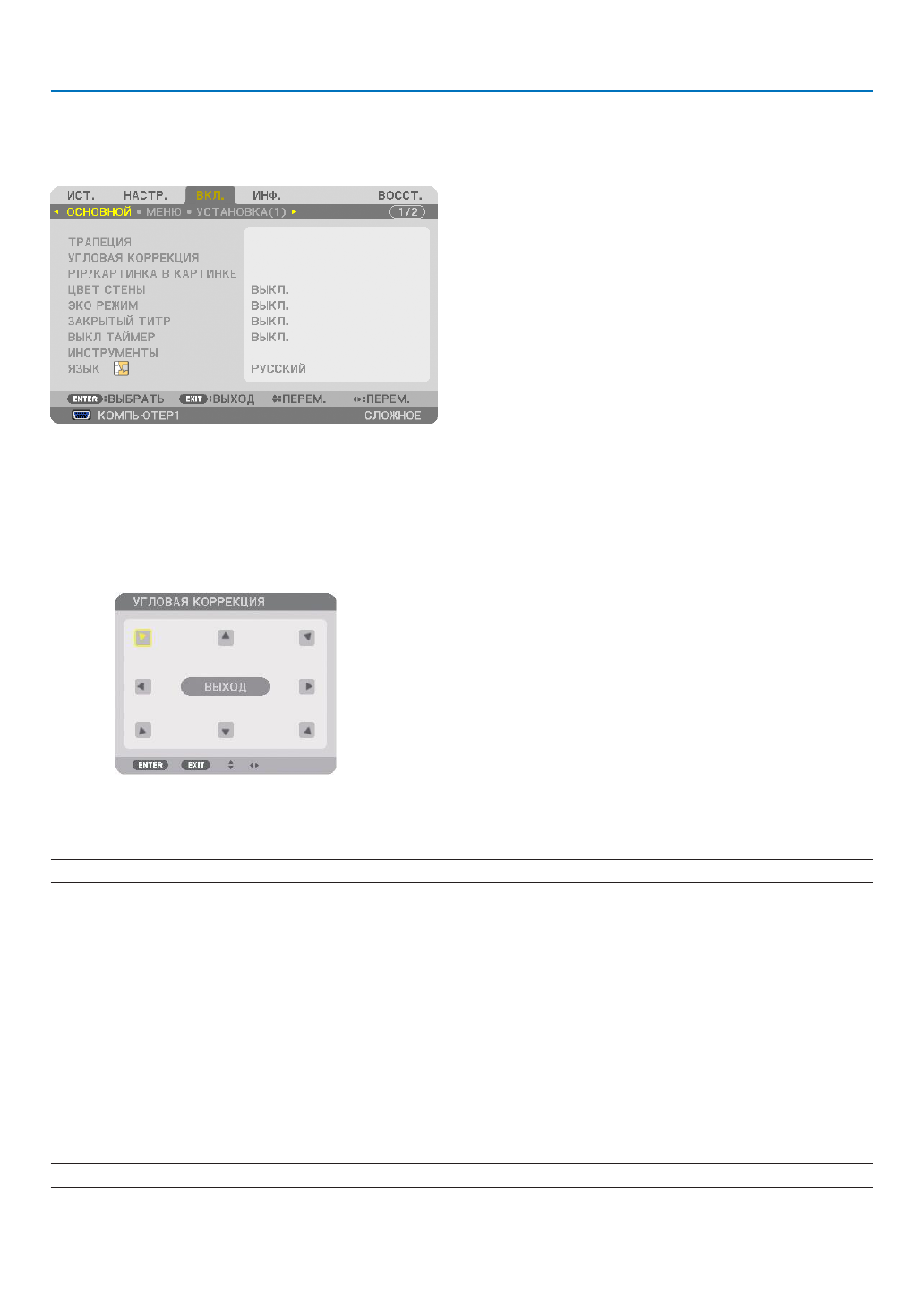

5. Использование экранного меню
Описание и функции меню [ВКЛ.]
[ОСНОВНОЙ]
Коррекция вертикальных трапецеидальных искажений вручную [ТРАПЕЦИЯ]
Вертикальное искажение можно корректировать вручную. (
→
ПОДСКАЗКА: Выделив один из параметров и нажав кнопку ENTER, можно настроить его с помощью регулятора с ползунком.
Выбор режима угловой коррекции [УГЛОВАЯ КОРРЕКЦИЯ]
Данная опция позволяет корректировать трапецеидальное искажение.
При выборе данного пункта отобразится экран настройки угловой коррекции. (
→
стр.
)
ПРИМЕЧАНИЕ: Функция [УГЛОВАЯ КОРРЕКЦИЯ] не доступна, если выбран параметр [ТРАПЕЦИЯ] или [ГЕОМЕТР. КОРРЕКЦИЯ].
Использование функции PIP/КАРТИНКА В КАРТИНКЕ [PIP/КАРТИНКА В КАРТИНКЕ]
Данная функция позволяет просматривать два разных сигнала одновременно. (
→
РЕЖИМ:
Даная опция позволяет выбрать два режима: PIP и КАРТИНКА В КАРТИНКЕ.
PIP: Данная опция позволяет просматривать дополнительное изображение на основном изображении.
КАРТИНКА В КАРТИНКЕ: Позволяет просматривать два изображения рядом.
ПОЛОЖЕНИЕ:
Если для [РЕЖИМ] выбран параметр [КАРТИН. В КАРТ. (PIP)], то данная опция позволяет выбрать положение до
-
полнительного изображения на основном изображении.
Доступные опции: ВЕРХ-ЛЕВО, ВЕРХ-ПРАВО, НИЗ-ЛЕВО и НИЗ-ПРАВО.
ПРИМЕЧАНИЕ: Параметр [ПОЛОЖЕНИЕ] выбрать нельзя, если выбрана функция [КАРТИНКА В КАРТИНКЕ].
