148
6. Установка и подключение

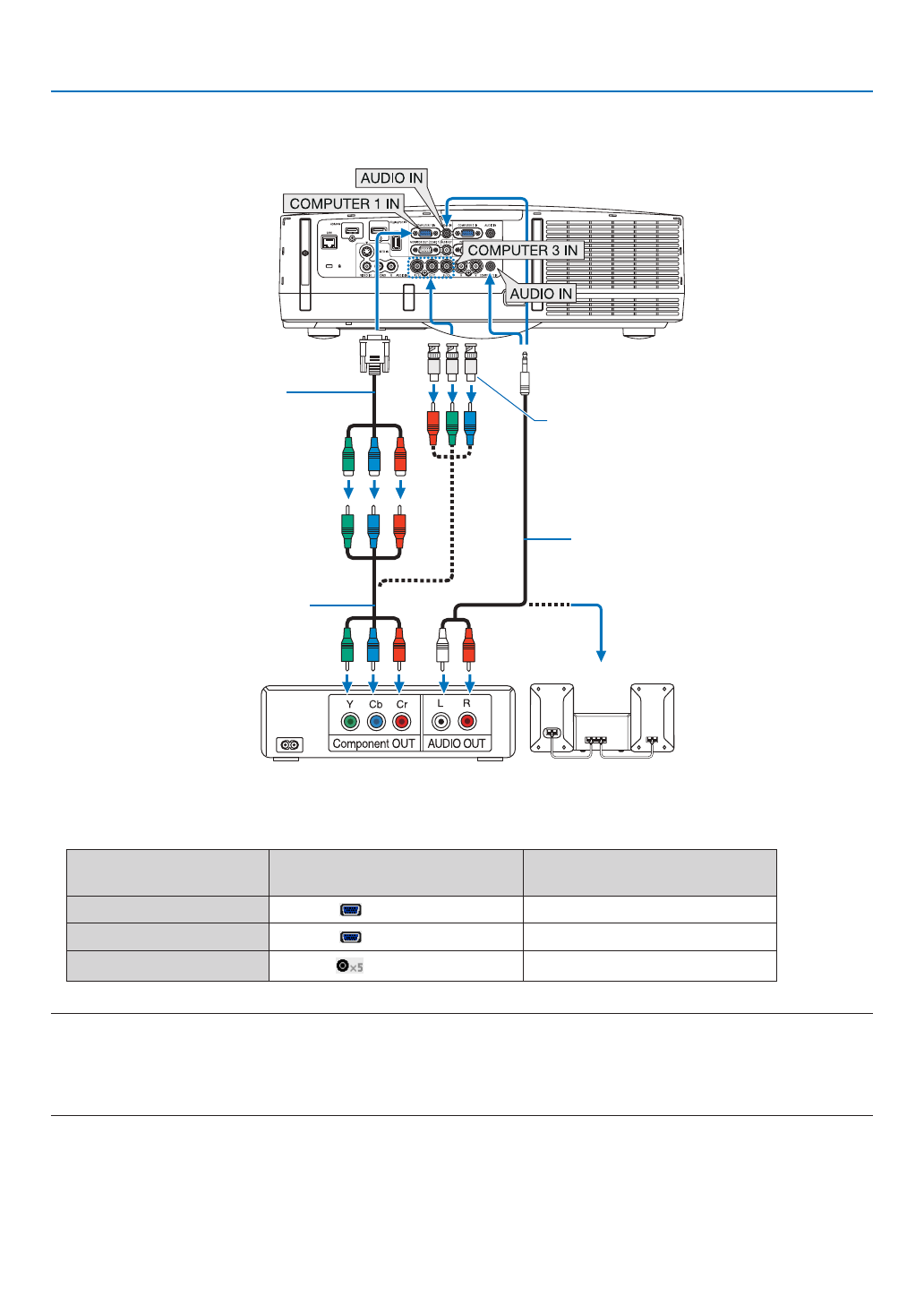

Подключение компонентного входа
• После включения проектора выберите имя источника для соответствующего входного разъема.
Входной разъем
Кнопка SOURCE на корпусе про
-
ектора
Кнопка на пульте дистанционно
-
го управления
COMPUTER 1 IN
COMPUTER 1
COMPUTER 1
COMPUTER 2 IN
COMPUTER 2
COMPUTER 2
COMPUTER 3 IN
COMPUTER 3
COMPUTER 3
ПРИМЕЧАНИЕ:
• Обычно сигнал компьютера и компонентный сигнал идентифицируются и переключаются автоматически. Если сигнал не определяется, выберите
сигнал на экранном меню проектора [НАСТР.]
→
[ВИДЕО]
→
[ТИП СИГНАЛА]. Для разъема видео входа Компьютер 3 выберите «КОМПЬЮТЕР» или «ВИДЕО»,
установив: [ВКЛ.]
→
[ОПЦИЯ(1)]
→
[ВЫБОР СИГНАЛА (КОМП. 3)] (
→
• Чтобы подключить видео устройство с D разъему, используйте продающийся отдельно адаптер разъема преобразователя (модель ADP-DT1E).
Адаптер 15-pin - на - RCA ×3
«мама» (ADP-CV1E)
Разъем RCA (мама) – к – BNC (папа)
(приобретается дополнительно)
Стереофонический аудиокабель
для RCA с мини-штекером (приоб-
ретается дополнительно)
Компонентный видео кабель RCA × 3
(приобретается дополнительно)
Проигрыватель DVD
Аудио устройства
