24

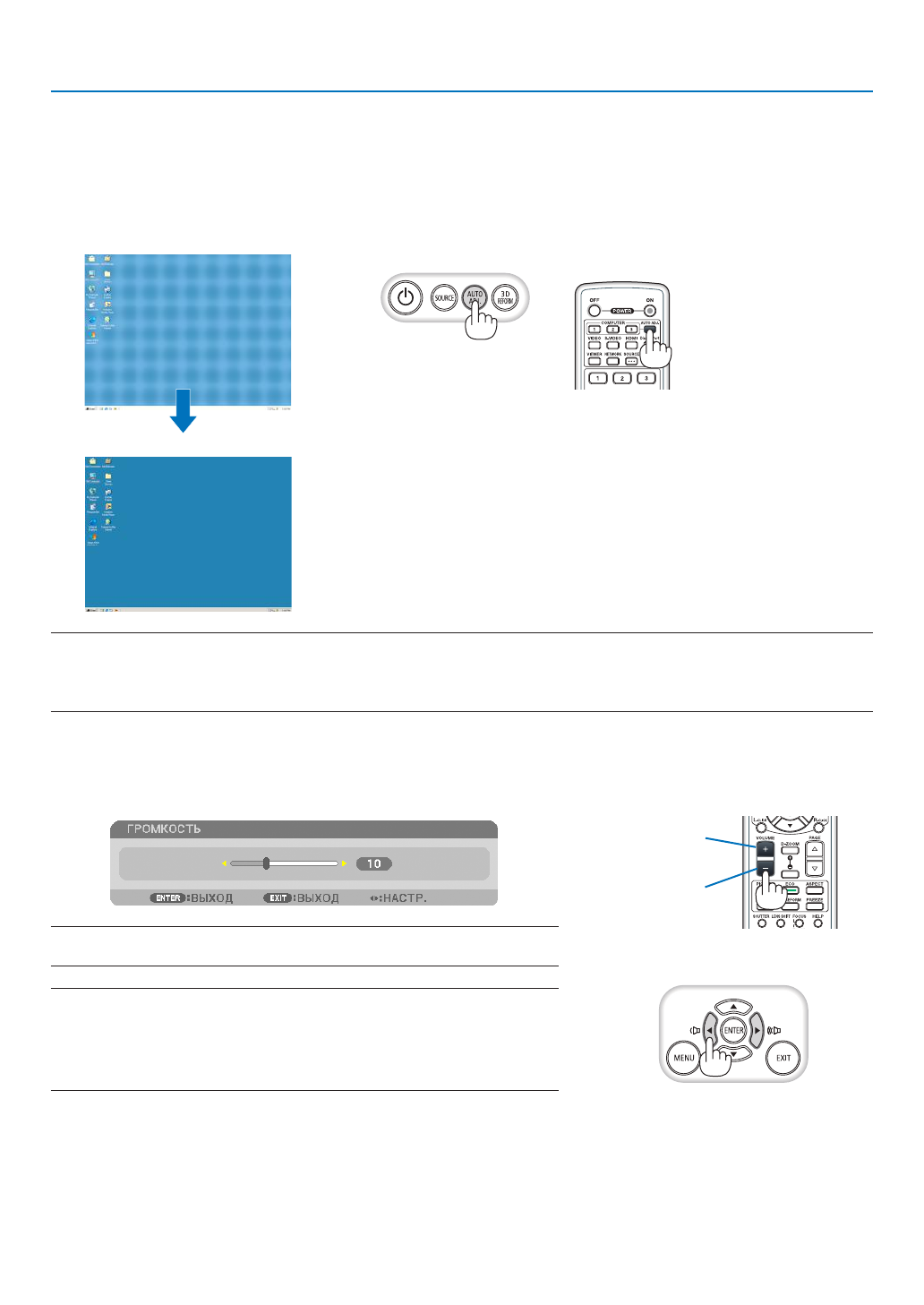

2. Проецирование изображения (основные операции)
Автоматическая оптимизация сигнала компьютера
Настройка изображения с помощью кнопки Auto Adjust
Автоматическая оптимизация изображения компьютера. (КОМПЬЮТЕР1/КОМПЬЮТЕР2/КОМПЬЮТЕР3)
Нажмите кнопку AUTO ADJ. для выполнения автоматической оптимизации компьютерного изображения.
Эта настройка может понадобиться при первом подключении компьютера к проектору.
[Изображение низкого качества]
[Стандартное изображение]
ПРИМЕЧАНИЕ:
Для отображения некоторых сигналов может понадобиться некоторое время, другие сигналы могут отображаться некорректно.
• Если при помощи автоматической настройки не удается оптимизировать сигнал компьютера, попробуйте настроить параметры [ГОРИЗОНТАЛЬНО],
[ВЕРТИКАЛЬНОЕ], [ЧАСЫ] и [ФАЗА] вручную. (
→
)
Увеличение или уменьшение громкости
Громкость динамика можно изменять.
ПОДСКАЗКА: Когда меню не отображаются, кнопки
и
на корпусе проекторе служат для
управления громкостью.
ПРИМЕЧАНИЕ:
• Громкость звука нельзя регулировать с помощью кнопки
или
, если изображение увеличено
с помощью кнопки D-ZOOM (+) или на дисплее отображается меню.
• Настройка громкости недоступна с помощью кнопок
или
, когда используется ПРОСМОТР
или СЕТЬ.
Увеличение гром-
кости
Уменьшение гром-
кости
