6. Установка и подключение

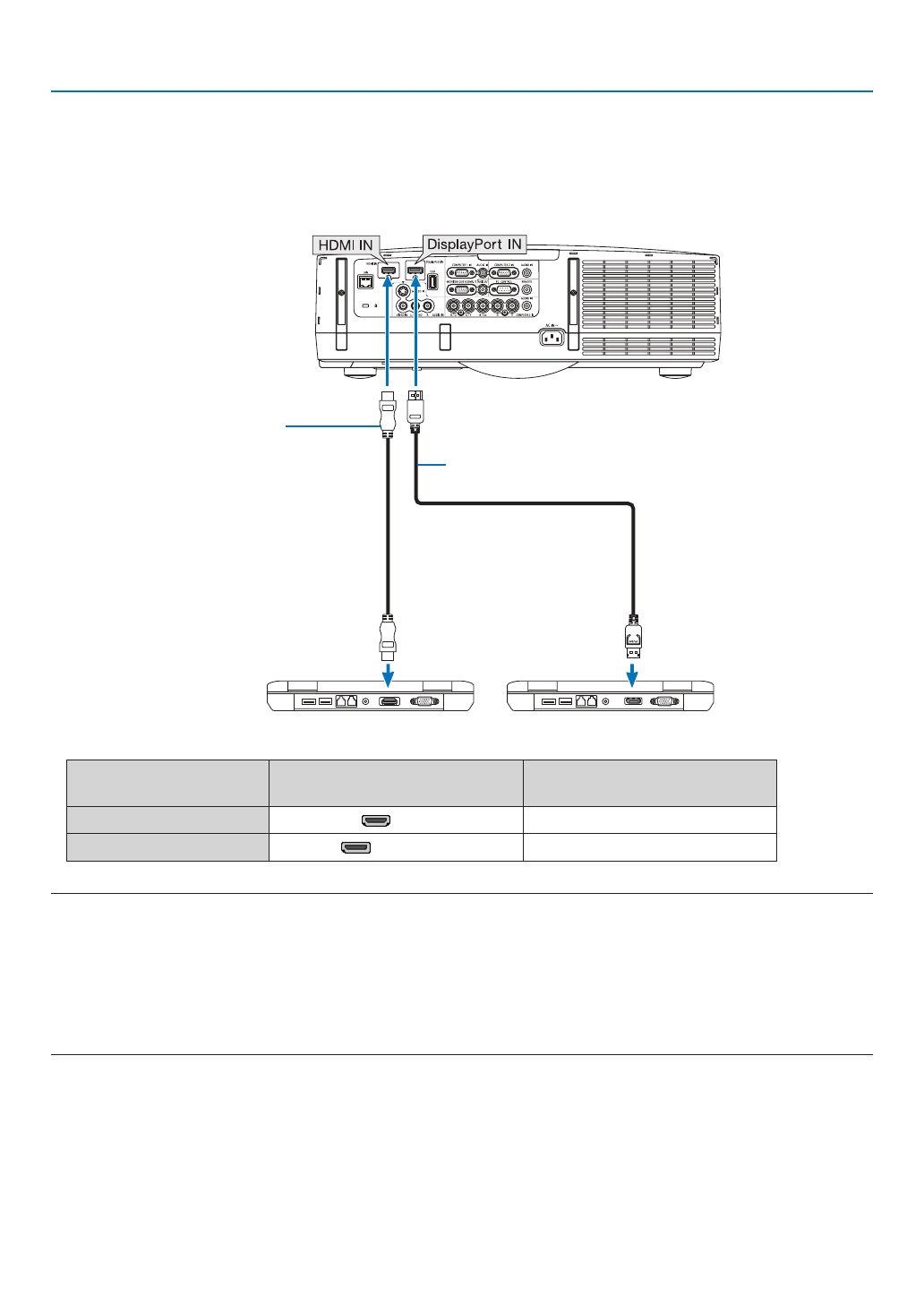

Подключение цифрового RGB сигнала
• Подсоедините продающийся отдельно кабель HDMI между выходным HDMI разъемом компьютера и входным HDMI
разъемом проектора.
• Подсоедините продающийся отдельно кабель DisplayPort между выходным DisplayPort разъемом компьютера и
входным DisplayPort разъемом проектора.
• После включения проектора выберите имя источника для соответствующего входного разъема.
Входной разъем
Кнопка SOURCE на корпусе про
-
ектора
Кнопка на пульте дистанционно
-
го управления
HDMI IN
HDMI
HDMI
DisplayPort
DisplayPort
DisplayPort
ПРИМЕЧАНИЕ:
• После подключения выключите питание компьютера и проектора.
• Уменьшите настройки громкости компьютера прежде, чем подключать аудио кабель к разъему для наушников. Когда компьютер подключен к проектору,
настройте громкость на проекторе и на компьютере, чтобы получить подходящий уровень громкости.
• Если компьютер оснащен разъемом аудио выхода типа mini-jack, рекомендуется подключать аудио кабель к этому разъему.
• Данный проектор не поддерживает декодированные видео выходы видео устройства NEC (модель ISS-6020).
• Если видеодека подключена через преобразователь стандарта развертки и т.д., отображение может быть некорректным во время перемотки вперед
или назад.
ПОДСКАЗКА
• Входные видео разъемы Компьютер 1 и Компьютер 2 поддерживают функцию Windows Plug & Play. Входной видео разъем Компьютер 3 не поддерживает
функцию Windows Plug & Play.
• Чтобы подключить компьютер Macintosh может понадобиться адаптер сигналов Macintosh (продается отдельно).
Для подключения к проектору компьютера Macintosh, оборудованного разъемом Mini DisplayPort
, используйте доступный в продаже преобразовательный
кабель Mini DisplayPort
→
DisplayPort
.
Кабель HDMI (приобретается
дополнительно)
Кабель
DisplayPort
(приобретается
дополнительно)
