2. Проецирование изображения (основные операции)
ПОДСКАЗКА:

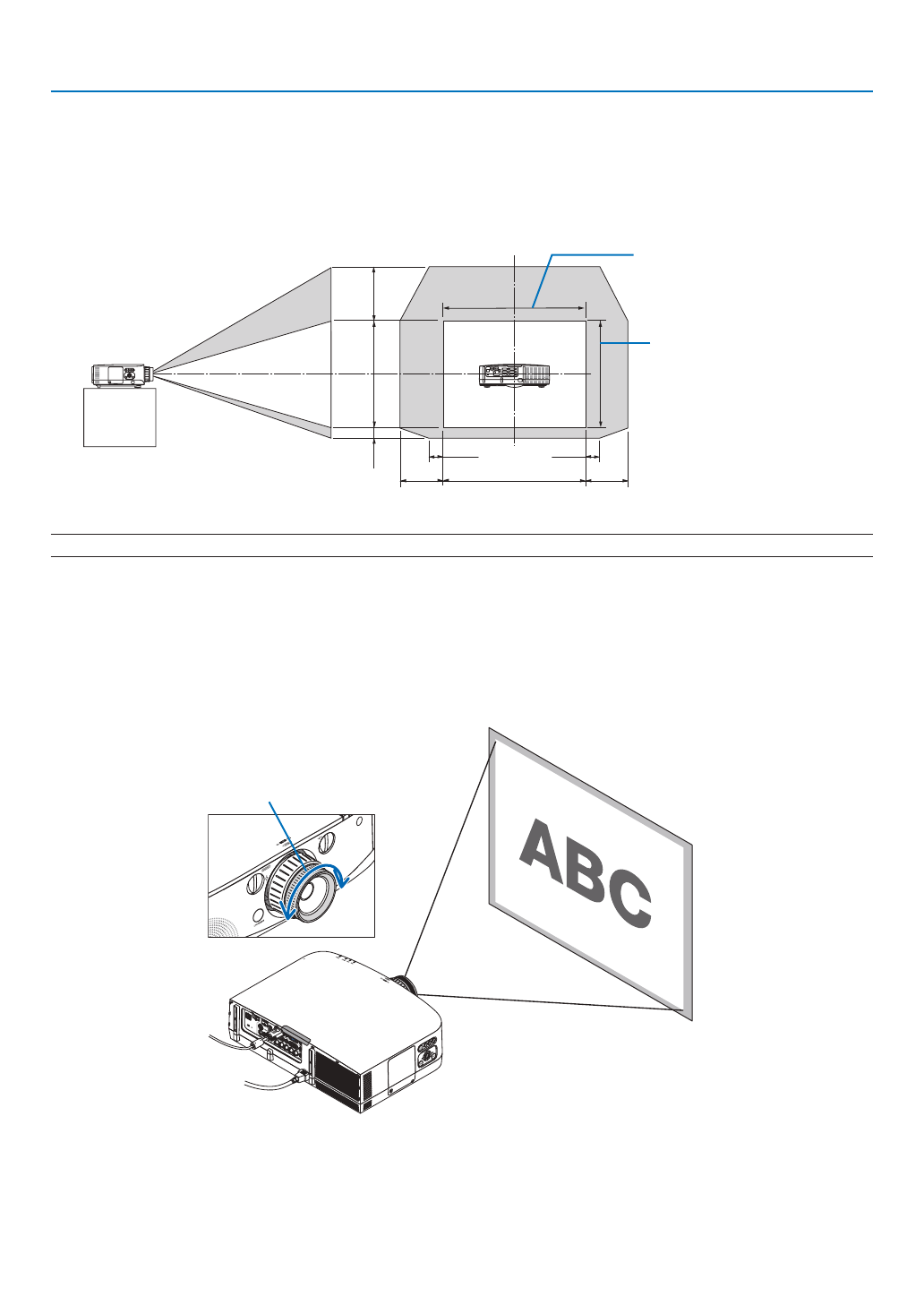

• Следующая схема показывает диапазон сдвига объектива для объективов PA600X и PA500X (режим проецирования: фронтальный, установка на столе).
Чтобы расположить проекцию выше, чем показано на схеме, используйте ножки для регулирования наклона. (
→
)
• Для получения информации о диапазоне сдвига объектива PA550W/PA500U, установке на потолке и фронтальном проецировании см. стр.
.
1V
1H
0,5V
0,1V
0,1H
0,1H
PA600X/PA500X
0,3H*¹
0,3H*¹
Диапазон сдвига по вертикали
(0 – 0,5 V)
Высота проекции
ПРИМЕЧАНИЕ*
1
: Диапазон горизонтального сдвига объектива 0,15H при 150" проецируемого изображения с объективом NP13ZL
Фокус
Подходящие объективы: NP12ZL/NP13ZL/NP14ZL/NP15ZL
Кольцо фокуса используется для настройки фокусировки.
Кольцо фокуса
