145
6. Установка и подключение
Предупреждения по подключению кабеля HDMI
• Используйте сертифицированный высокоскоростной кабель HDMI® или высокоскоростной кабель HDMI® совме
-
стимый с Ethernet.
Предупреждения по подключению кабеля DisplayPort
• Используйте сертифицированный кабель DisplayPort.
• В зависимости от компьютера может понадобиться какое-то время для отображения изображения.
• Некоторые DisplayPort кабели (продаются отдельно) имеют замки.
• Чтобы отсоединить кабель, нажмите кнопку сверху разъема кабеля, затем вытяните кабель.
• От входного разъема DisplayPort к подключенному устройству питание не поступает.
• В некоторых случаях, если сигналы с устройства, использующего сигнал адаптера преобразователя, подключены
к входному разъему DisplayPort, изображение может не отображаться.
• При подключении HDMI выхода компьютера к входному разъему DisplayPort используйте преобразователь (про
-
дается отдельно).

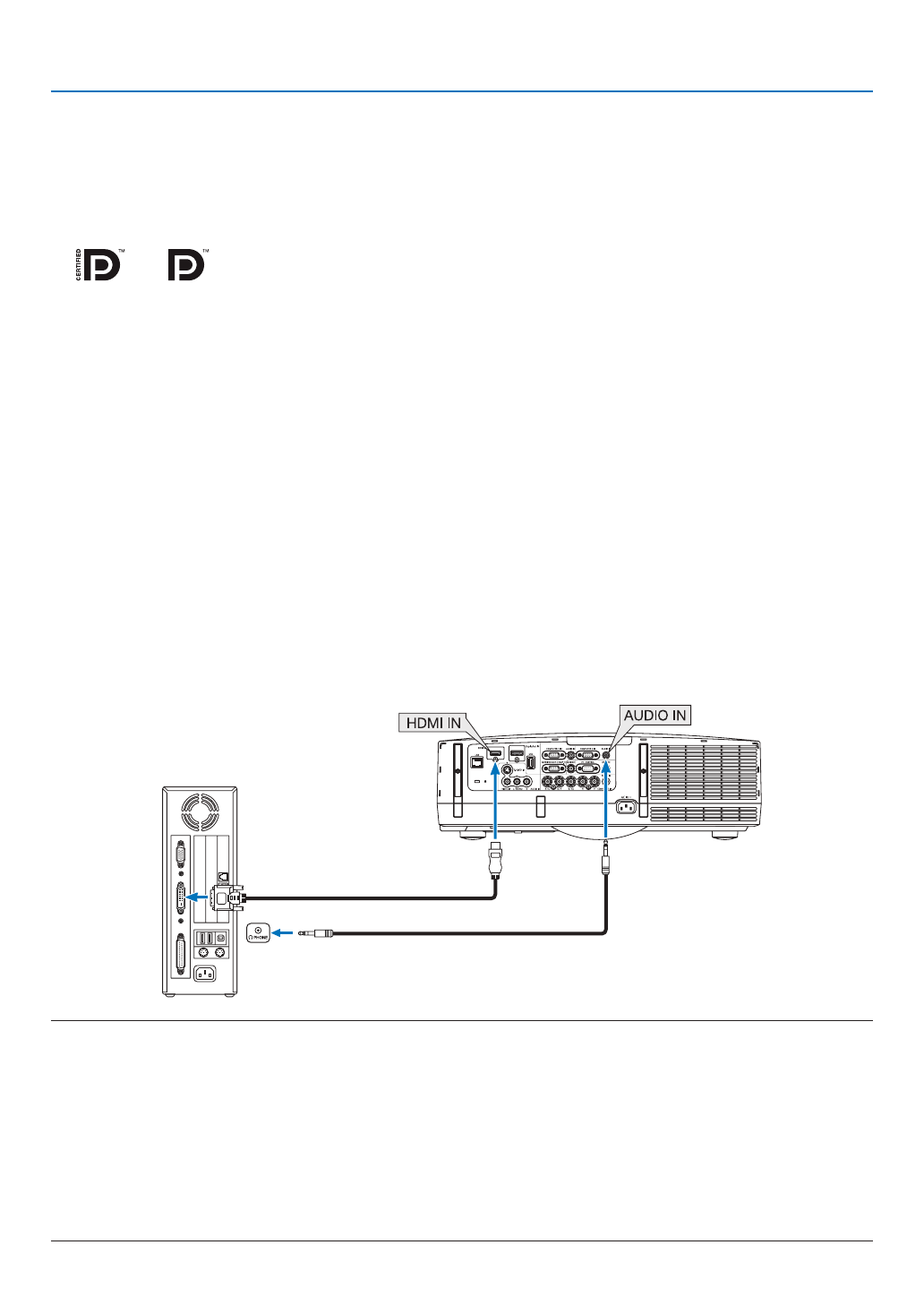

Предупреждения при использовании сигнала DVI
• Если компьютер оборудован выходным разъемом DVI, используйте доступный в продаже преобразовательный
кабель для подключения компьютера к входному HDMI разъему проектора (вход только для цифровых видео
сигналов). Также подсоедините аудио выход компьютера к входному аудио разъему проектора Компьютер 2. В
этом случае переключите настройки HDMI аудио выбора на экранном меню проектора на [КОМПЬЮТЕР2]. (
→
стр.
Для подключения выходного разъема DVI к входному разъему проектора DisplayPort используйте продающийся
отдельно преобразователь.
ПРИМЕЧАНИЕ: Во время просмотра цифрового сигнала DVD
• Используйте кабель DVI-к-HDMI, совместимый с DDWG (рабочая группа цифрового индикатора) DVI (цифровой графический интерфейс пользователя)
исправленный стандарт 1.0. Длина кабеля должна быть в пределах 5 м.
• Выключите проектор и ПК прежде, чем подсоединить кабель DVD-к-HDMI.
• Для проецирования цифрового сигнала DVI: соедините кабели, включите проектор и выберите вход HDMI. В конце включите ПК.
Если этого не сделать, то может не активироваться цифровой выход графического адаптера, в результате чего не будет показываться изображение.
Если это произойдет, перезапустите компьютер.
• Некоторые графические адаптеры имеют как аналоговый выход RGB (15-штыревой разъем D-Sub), так и выход DVI (или DFP). Использование 15-штыревого
разъема D-Sub может привести к тому, что с цифрового выхода графического адаптера не будет показываться изображение.
• Не отсоединяйте кабель DVD-к-HDMI во время работы проектора. Если отсоединить и заново подсоединить сигнальный кабель, то изображение может
показываться некорректно. Если это произойдет, перезапустите компьютер.
