1. Введение
Название деталей проектора

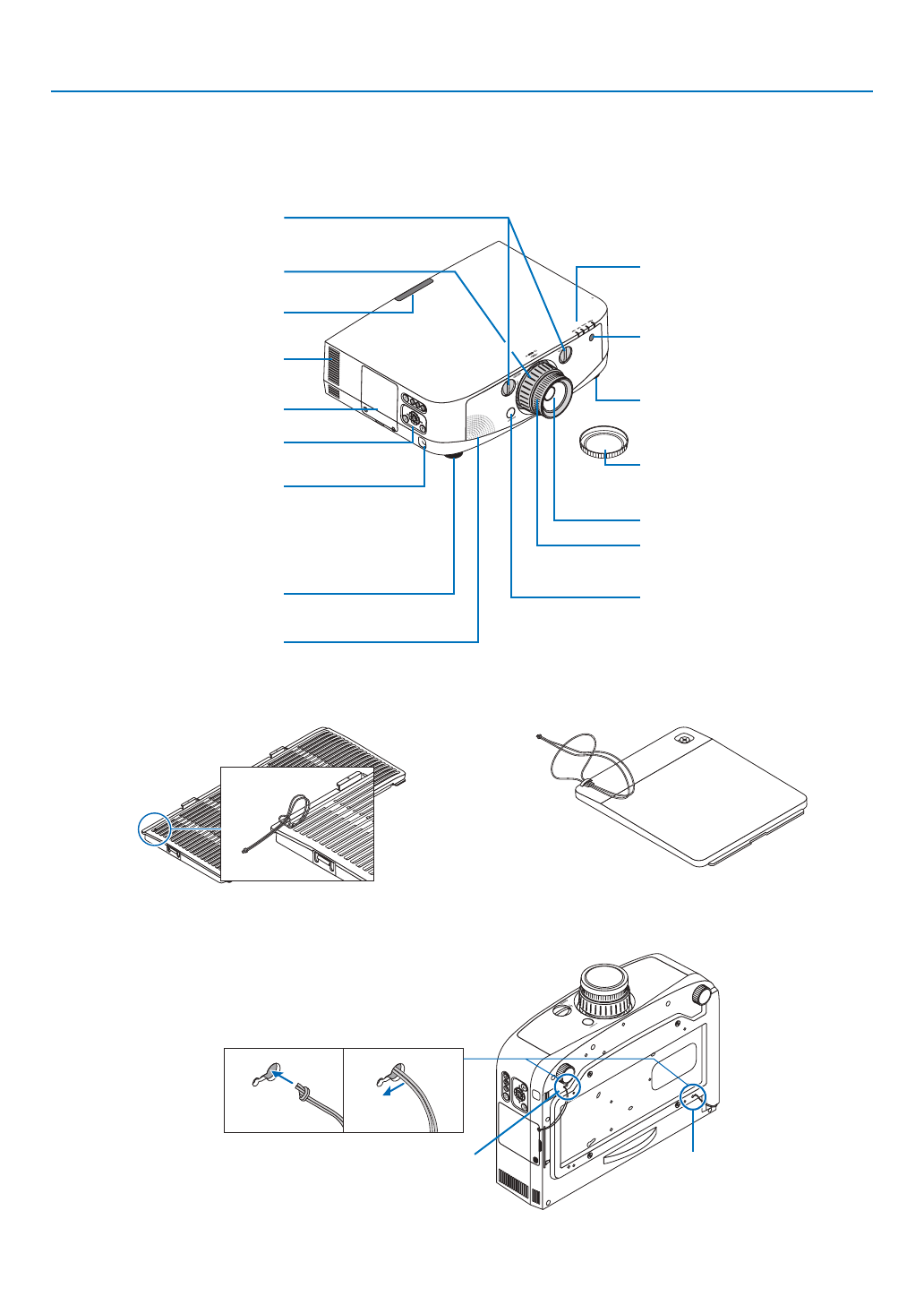

Лицевая/верхняя часть
Объектив продается отдельно. Описание ниже — для проектора с установленным объективом NP13ZL.
Панель управления
(
→
)
Регулятор сдвига объектива (по
вертикали/по горизонтали)
(
→
стр.
)
Объектив
Дистанционный датчик (на лицевой
и тыльной стороне)
(
→
стр.
Дистанционный датчик
(
→
)
Регулятор зума/Кольцо зума
(
→
стр.
)
Крышка объектива
(Дополнительные объективы
поставляются с крышкой объектива.)
Кольцо фокуса
(
→
стр.
)
Ножка для регулирования наклона
(
→
стр.
)
Индикаторы
(
→
стр.
Кнопка отсоединения объектива
(
→
стр.
)
Ножка для регулирования наклона
(
→
стр.
)
Вентиляционное (выходное) от
-
верстие
Отсюда выходит нагретый воздух.
Крепление ремешков
1. Прикрепите ремешки к крышке фильтра и крышке лампы, как показано на рисунке ниже.
2. Вставьте узелок на ремешке в отверстие снизу проектора и потяните в направлении стрелки, чтобы
зафиксировать ремешок.
1
2
Крышка лампы (
→
страница
)
Защитный разъем
Присоедините устройство защиты
от кражи.
В защитный разъем можно
вставить провод или цепочку
диаметром до 0,18 дюйм/4,6 мм.
Монофонический динамик (10 Вт)
Отверстие для ремешка крышки
лампы
Отверстие для ремешка крышки
фильтра
Содержание
