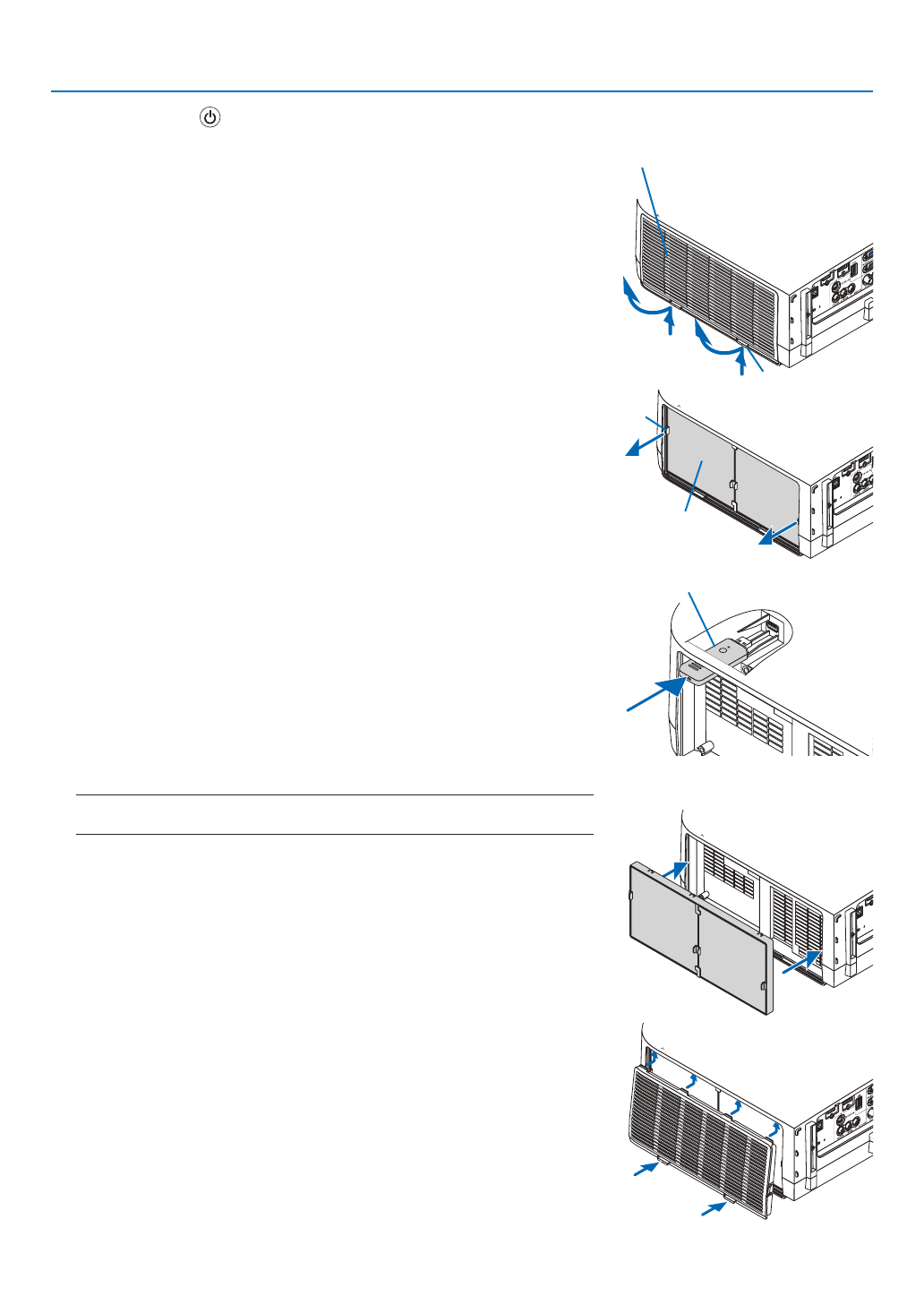

152
6. Установка и подключение
1. Нажмите кнопку
, чтобы установить проектор в режим ожидания,
затем отсоедините силовой кабель.
Подождите, пока проектор полностью остынет.
2. Снимите крышку фильтра.
Нажимая кнопки на правой и левой стороне крышки фильтра вверх,
потяните крышку фильтра на себя, чтобы снять ее.
3. Снимите фильтр.
Потяните крючки фильтра с левой и с правой стороны на себя, чтобы снять
фильтрующее устройство.
4. Аккуратно вставьте USB модуль беспроводной локальной связи в USB
(LAN) порт.
- Снимите крышку модуля беспроводной локальной сети, установите
модуль лицевой стороной вверх (сторона с индикатором), возьмитесь
за заднюю часть и аккуратно вставьте модуль.
Далее нажмите на модуль беспроводной локальной сети пальцем.
- Снятая крышка понадобится после использования модуля беспроводной
локальной сети, поэтому храните ее в надежном месте.
ПРИМЕЧАНИЕ: Если модуль беспроводной локальной сети вставляется с трудом, не давите на
него.
5. Установите фильтр.
Вставьте блок фильтра в проектор сторонами, на которых с внешней
стороны расположены крючки слева и справа.
6. Установите крышку фильтра.
Вставьте 4 защелки на верхней стороне крышки фильтра в пазы на корпусе
и нажмите на боковые кнопки, чтобы закрыть крышку фильтра.
- После щелчка крышка фильтра установлена на место.
WIRELESS
WIRELESS
Крышка фильтра
Блок фильтра
Кнопка
Крючок
Модуль беспроводной локальной сети
