211

9. Приложение



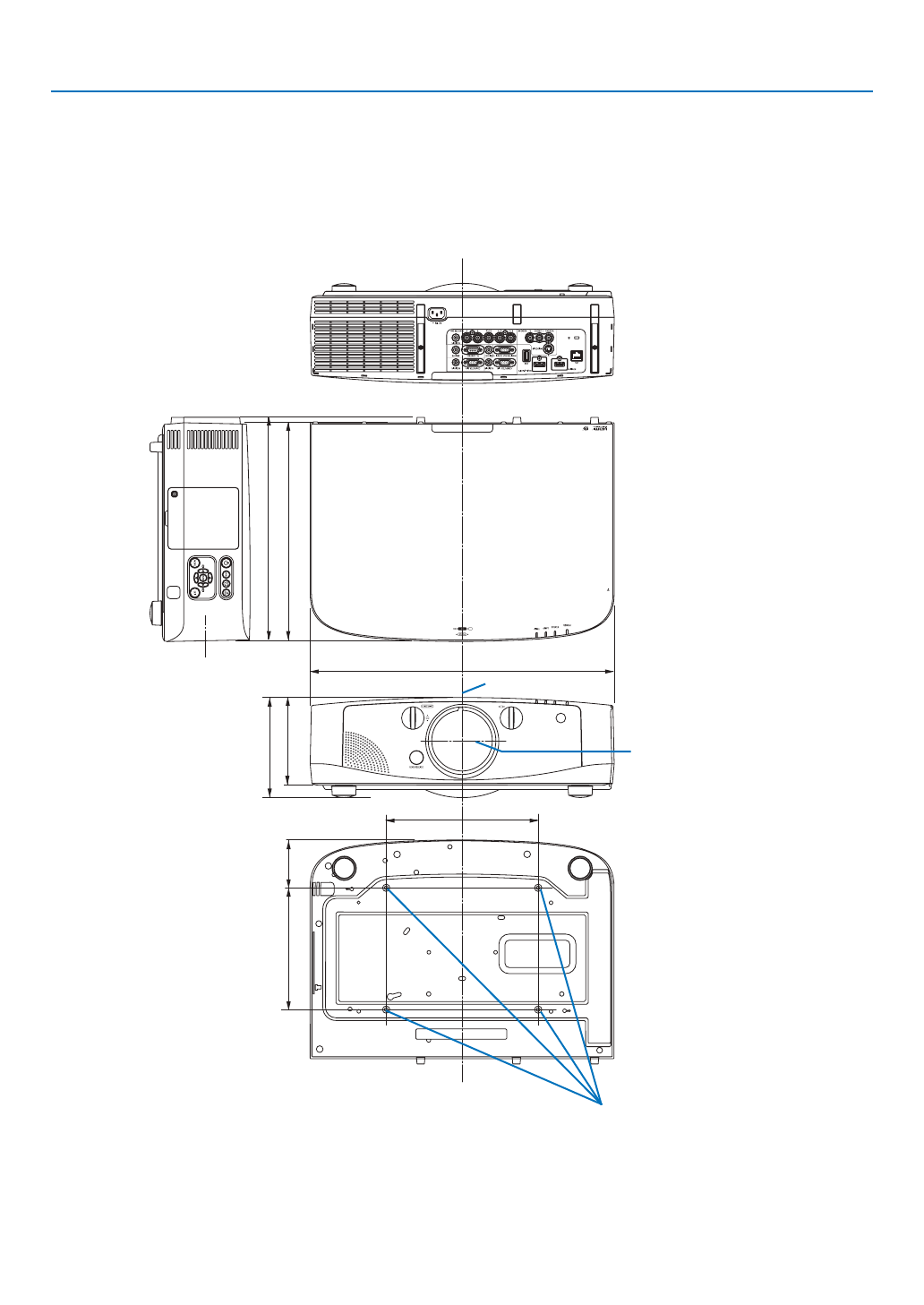

 Габаритные размеры корпуса

Единица измерения: мм (дюйм)

499 (19,6")

250 (9,8")

164 (6,5")

144 (5,7")

78,6

(3,1")

200

(7,9")

359 (14,1")

368,1 (14,5")

Единица измерения: мм (дюйм)

Центр объектива

Центр объектива

Отверстия для установки под по-

толком
