176
8. Программное обеспечение User Supportware
Основные принципы работы с Image Express Utility 2.0
В данном разделе приводятся три примера работы с Image Express Utility 2.0.
(1) Передача изображений на проектор
(2) Ведение конференции
(3) Участие в конференции
Отправка изображений на проектор
• Подключение к проектору
1 Подключите питание к проектору, для которого была настроена локальная сеть.
2 Нажмите на [Пуск]
→
[Все программы]
→
[NEC Projector User Supportware]
→
[Image Express Utility 2.0]
→
[Image
Express Utility 2.0].

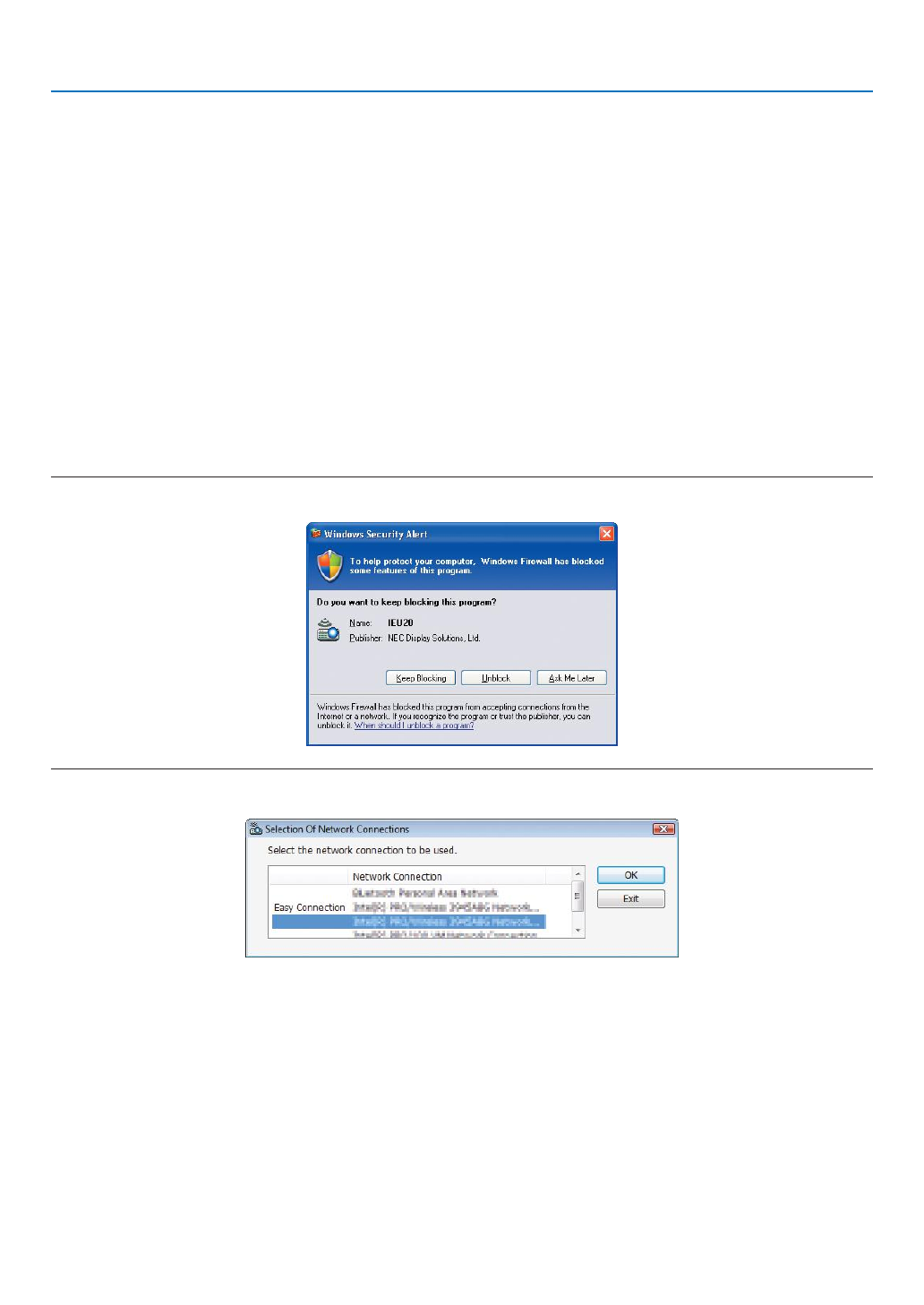

Отобразится окно «Selection Of Network Connections».
На экране появится перечень сетевого оборудования, подключенного к вашему компьютеру.
ВАЖНО:
При запуске программы на компьютере с Windows XP Service Pack 2 (SP2) (или более поздними версиями), появится экран, подобный приведенному ниже.
Кликните мышью по кнопке «Разблокировать», если появится данное изображение.
3 Выберите необходимое сетевое оборудование и нажмите на кнопку [OK].
Выберите сетевое устройство с обозначением «Easy Connection», если сетевые настройки продукта предусматри
-
вают данную функцию. После этого откроется окно «Projector List».
